Пленочные маятниковые двери серии SSD

ТИП ПРОДУКЦИИ: Стандартный

Распашные пленочные ПВХ-ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Конструкция ворот позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них. Ворота отличаются бесшумной работой, простой эксплуатацией и быстрой очисткой.

Распашные пленочные ворота

Отзыв о продукции концерна DoorHan. Комплексная поставка оборудования. Колбасный цех, г. Липецк

Складские комплексы

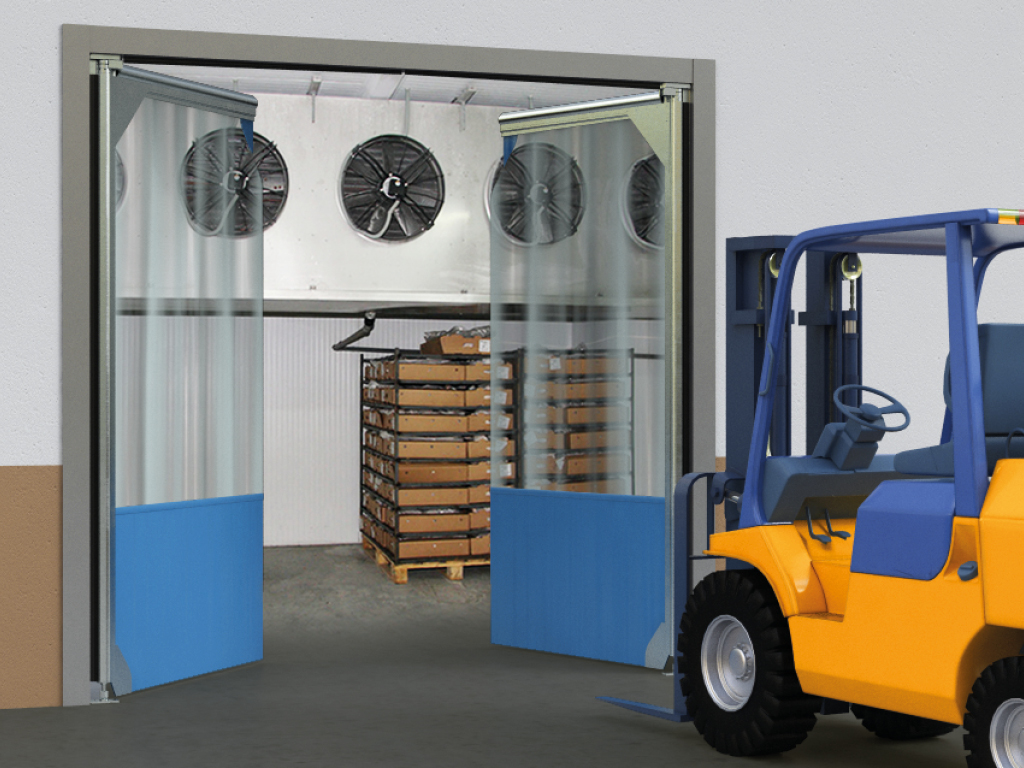

Универсальность применения

Могут использоваться на предприятиях пищевой промышленности.

Различные модификации

Возможность исполнения одностворчатой и двустворчатой конструкции.

Фиксация створки

Фиксация створки при открывании на 90 градусов.

Расширенная базовая комплектация

Окно входит в базовую комплектацию.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Тип поверхности

Гладкая

Параметр	Показатель
Высота конструкции, м	2–3
Ширина конструкции, м	0,7–3

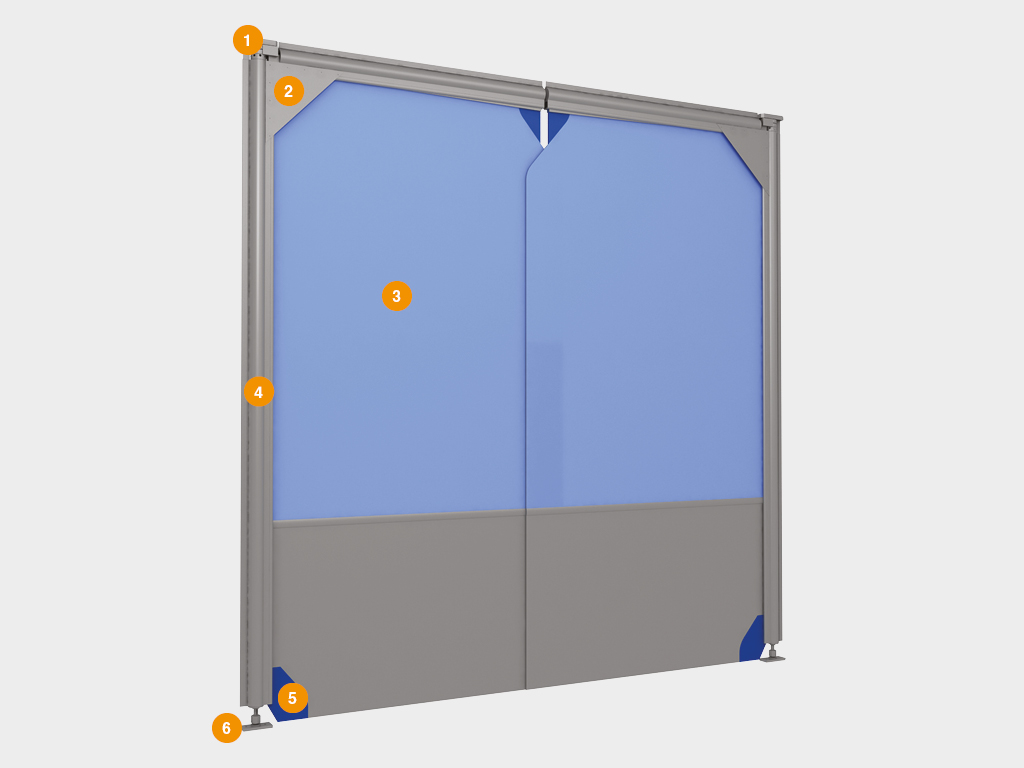

1. Распашной механизм

2. Косынка

3. Полотно ПВХ, створка ворот

4. Профиль алюминиевый

5. Защитные накладки

6. Опора в сборе

H – высота проема.

B – ширина проема.

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Установка распашных пленочных ворот производится внутри проема.

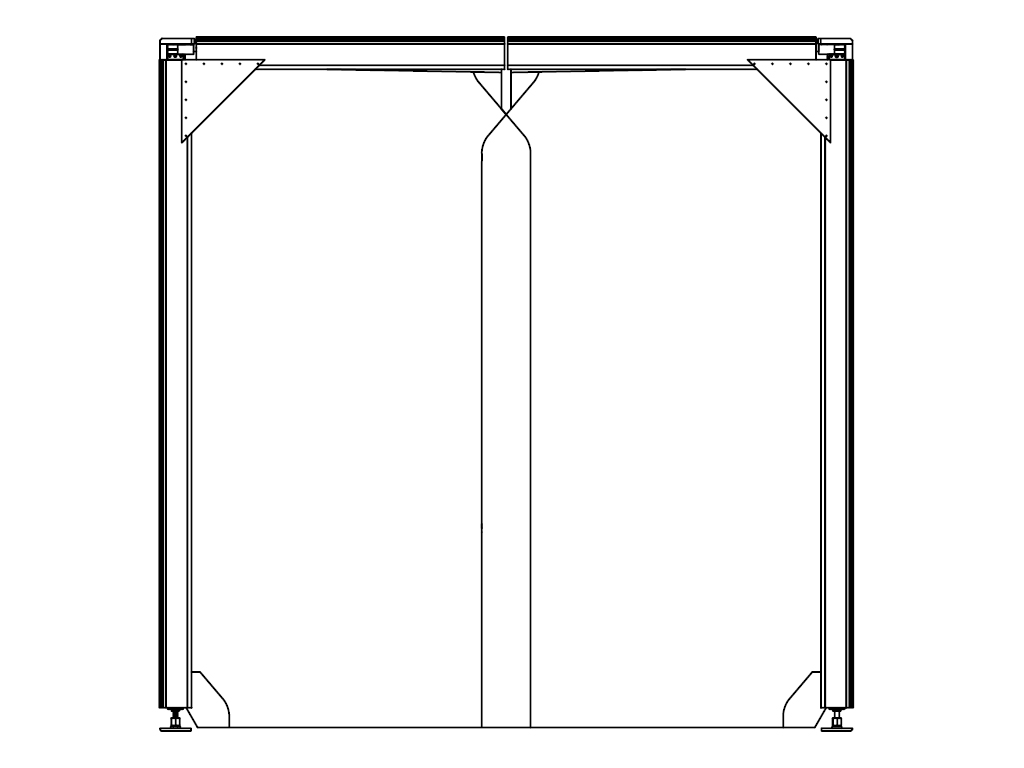

Прозрачное полотно.

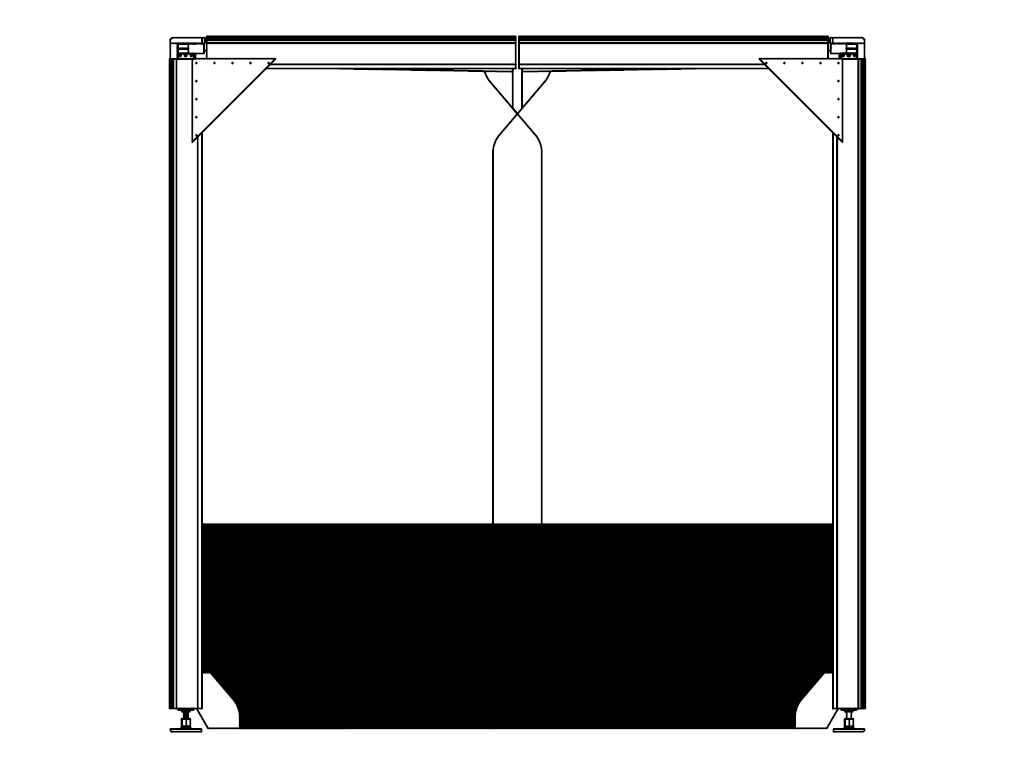

Верхняя часть полотна прозрачная, нижняя – непрозрачная.

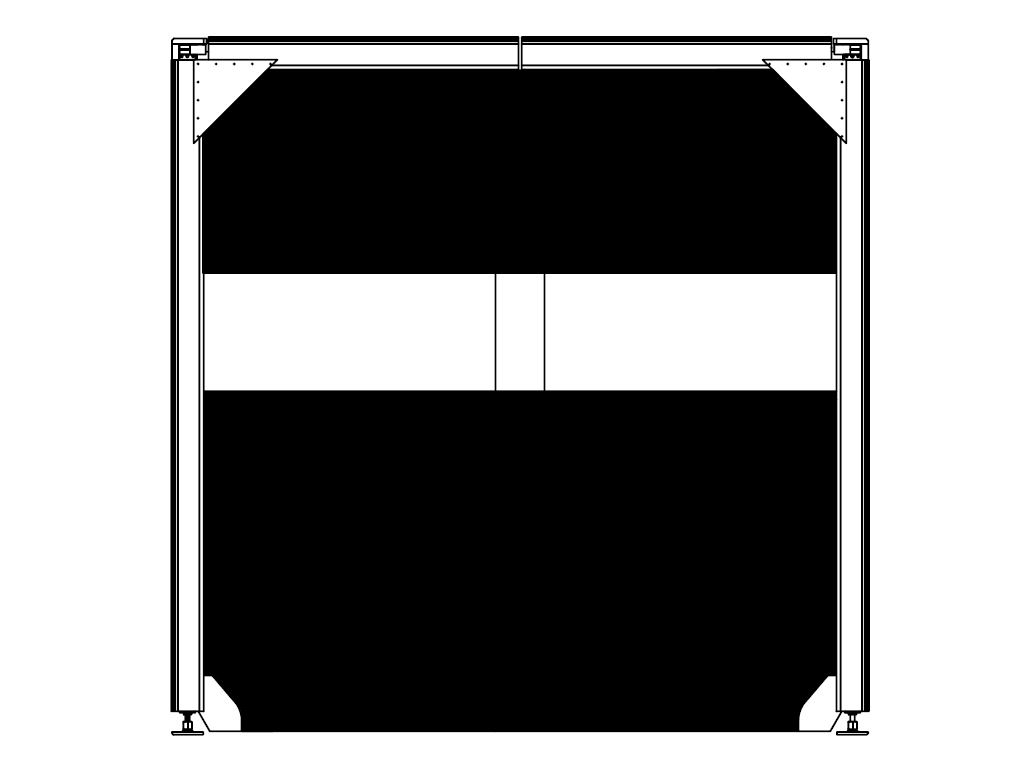

Полотно с прозрачной панелью.

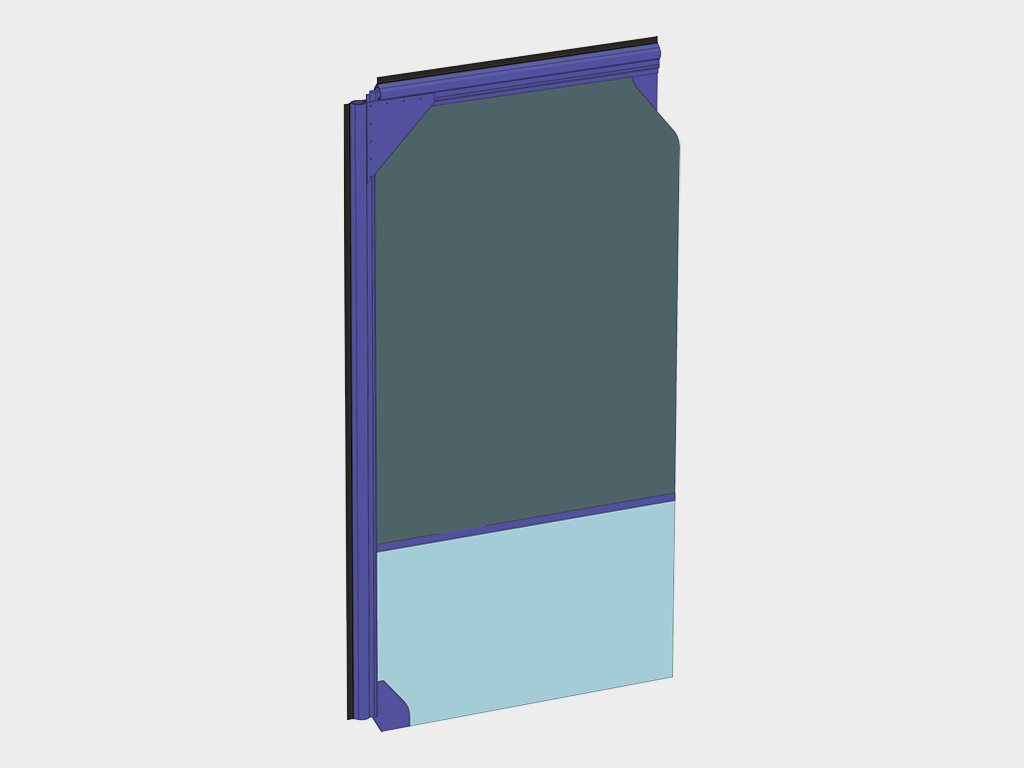

Одна створка.

Параметры данной модификации распашных пленочных ворот

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	700, 800, 900, 1 000, 1 100, 1 200, 1 300, 1 400, 1 500
H, мм Высота проема	2 000, 2 100, 2 200, 2 300, 2 400, 2 500, 2 600, 2 700, 2 800, 2 900, 3 000

Две створки

Параметры проема для данной модификации

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–3 000
H, мм Высота проема	2 000–3 000

	Створка.
	Рама.

	Окантовка проема вертикальная.
	Окантовка проема горизонтальная.
	Столб отбойный.

Параметр	Значение	Примечание
Толщина, мм	7	Стандартная пленка/морозостойкая пленка
Плотность, г/см³	1,22/1,18	Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм²	16/11,5	Стандартная пленка/морозостойкая пленка
Относительное удлинение, %	340/390	Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Светопрозрачность, %	80
Твердость, HSA	75/63	Стандартная пленка/морозостойкая пленка
Предел огнестойкости, мин	Затухает, не горит
Диапазон рабочих температур, °С	-15…+50/-25…+30	Стандартная пленка/морозостойкая пленка

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр.

2. Не подвергайте поверхности ворот ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

4. Следите за тем, чтобы во время закрывания пленочных ворот в проеме отсутствовали посторонние предметы.

Упаковка в стретч - пленку	Характеристики упаковки
Длина, мм	Зависит от длины ворот
Ширина, мм	Зависит от ширины ворот
Высота, мм	Зависит от количества ворот

Покупателю предоставляется гарантия работоспособности пленочных распашных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

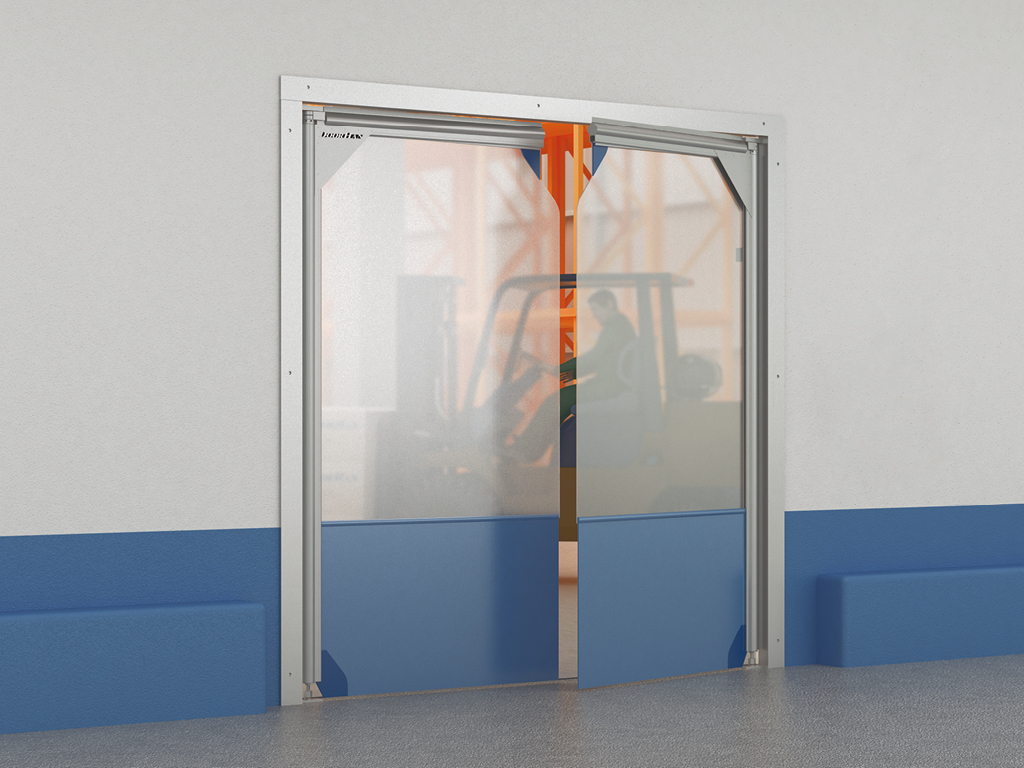

Распашные пленочные ворота ПВХ серии SSD-110-120

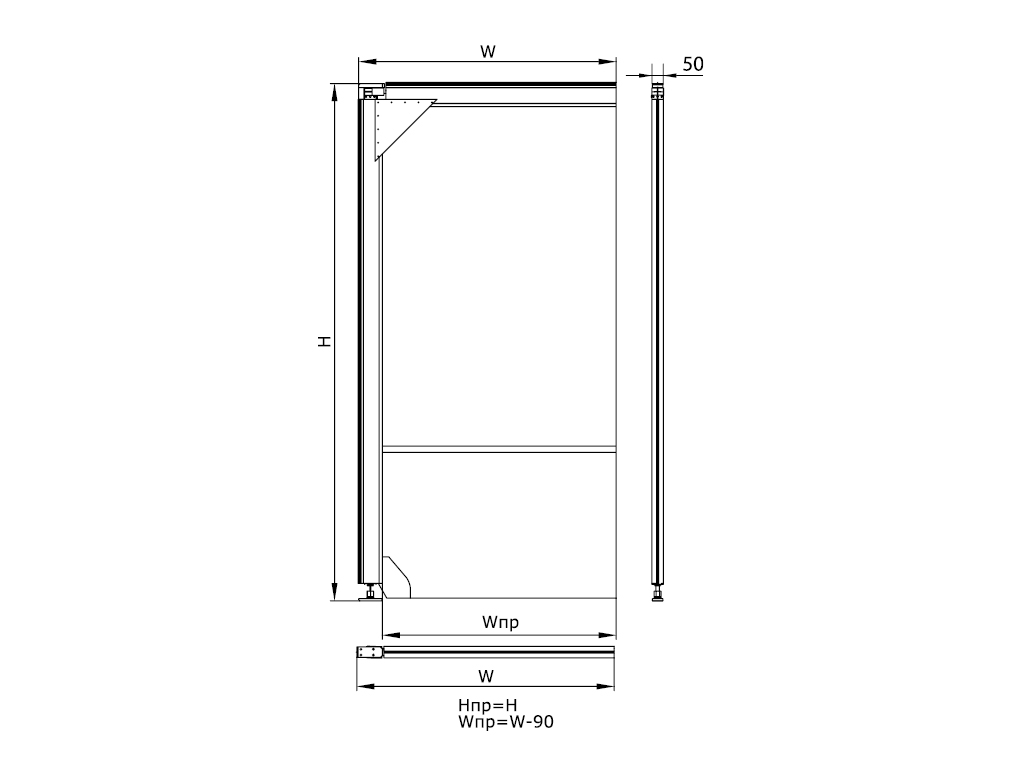

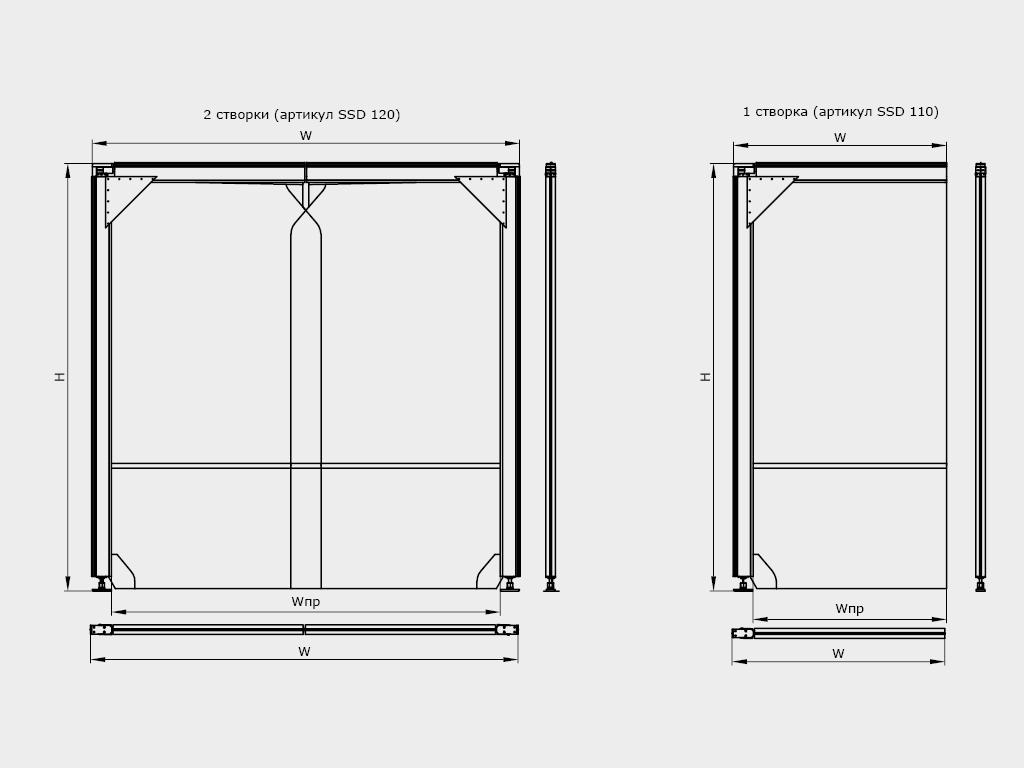

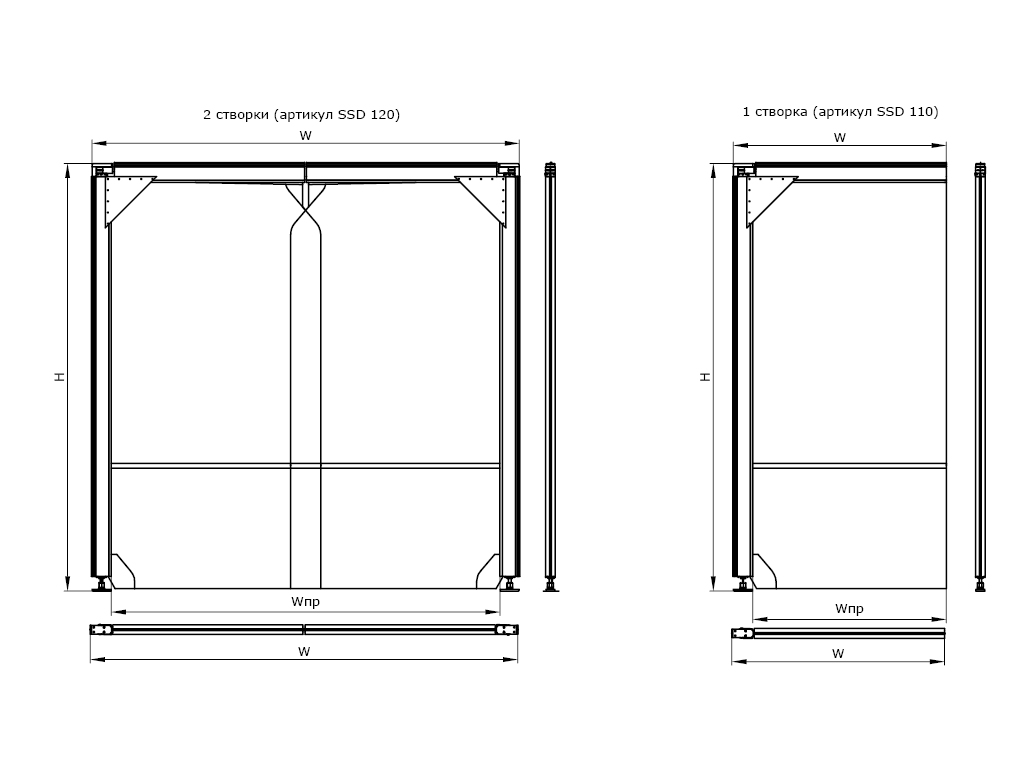

Схема установки распашных пленочных ворот ПВХ серии SSD-110-120

Сертификат соответствия
Паспорт на распашные пленочные ворота

Ворота пленочные распашные

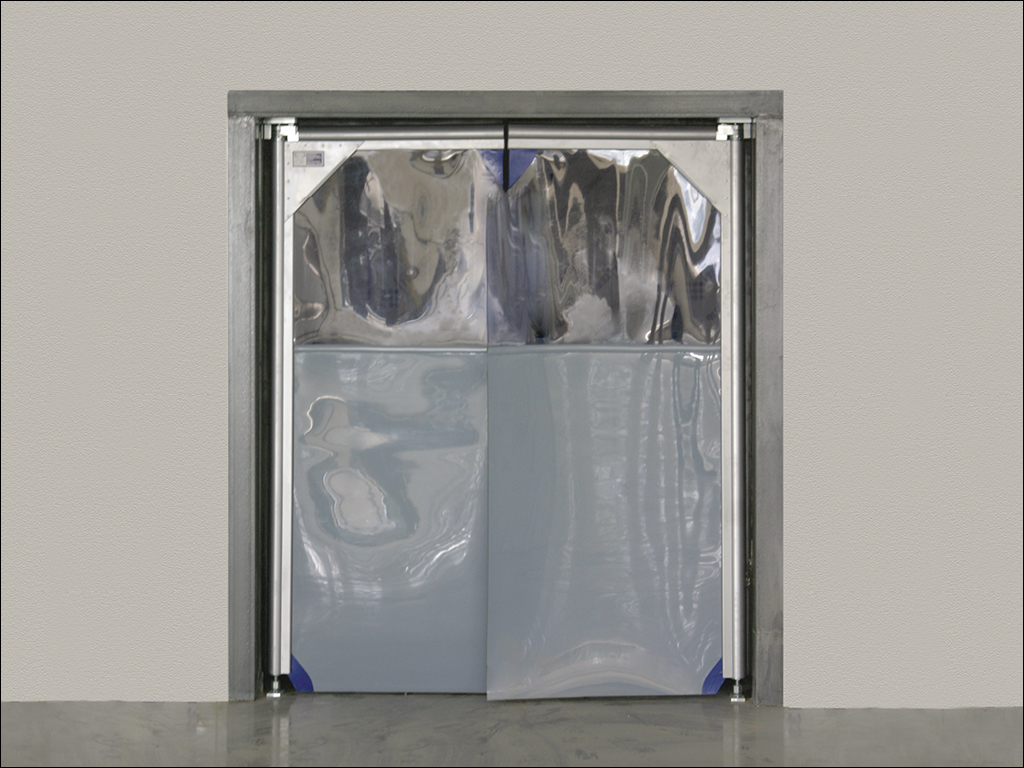

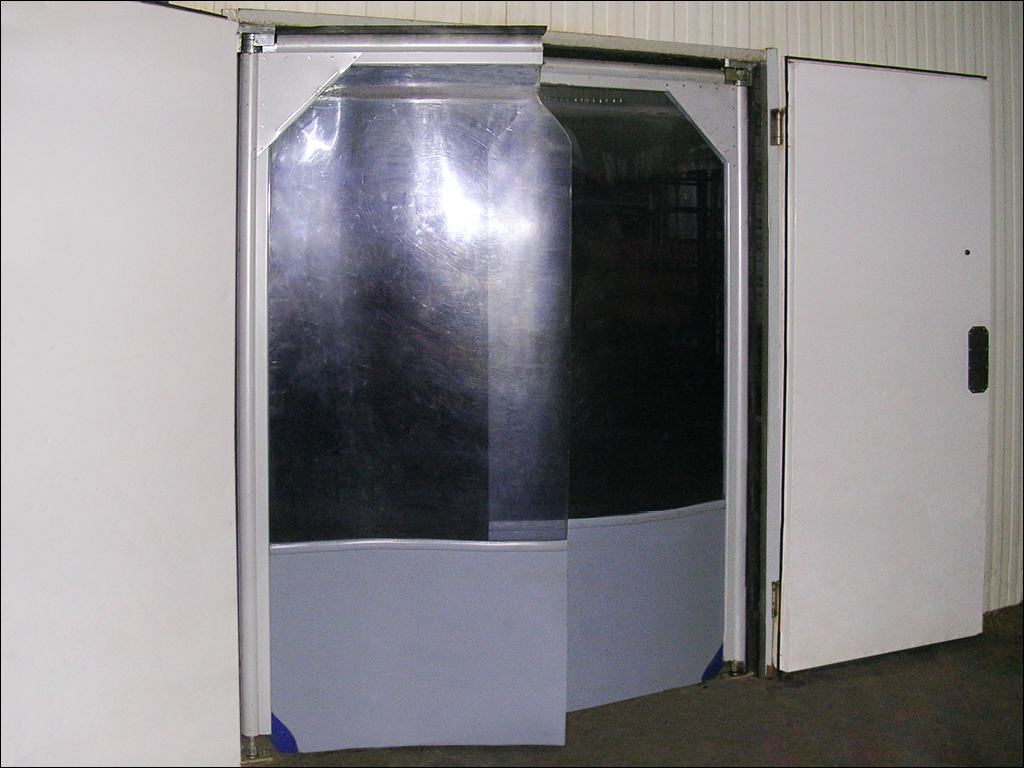

Маятниковая дверь

Особенности

Просты и удобны в эксплуатации. Отличаются бесшумной работой, легкостью функционирования и быстрой очисткой.

Безопасны благодаря отсутствию жестких выступающих элементов.

Возможность использования при низких температурах.

Различные варианты исполнения прозрачной части.

Основные технические характеристики


Высота проема, мм	1 500–3 000
Ширина конструкции (одностворчатые двери), мм	700–1 500
Ширина конструкции (двустворчатые двери), мм	1 200–3 000
Количество створок	Одна или две
