Распашные ворота в алюминиевой раме с заполнением сэндвич-панелями SWG‑A

ТИП ПРОДУКЦИИ: Стандартный

Распашные ворота имеют классическую конструкцию и по-прежнему остаются популярными. Их устанавливают в случае, когда технически невозможно использовать сдвижные ворота. Большой выбор дизайнерских решений позволяет подобрать исполнение, которое будет гармонично сочетаться с различными элементами фасада здания. Распашные ворота DoorHan отличаются высокой прочностью, долговечностью и коррозионной стойкостью.

Коррозионная стойкость

Полотно из сэндвич-панелей, окантованное окрашенными порошковой краской алюминиевыми профилями, надежно защищено от коррозии.

Универсальность применения

Классическая конструкция распашных ворот позволяет монтировать их на проемы, где невозможна установка других ворот из-за нехватки свободного пространства.

Богатый ассортимент

Большой выбор вариантов исполнения щита: от эконом- до премиум-класса.

Единый архитектурный стиль

Комплексное решение для клиента — ворота, заборные секции и калитки в едином стиле.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Дизайн панелей

Доска

Филенка

Горизонтальная полоса (внутренняя сторона)

Тип поверхности

Под дерево (внешняя сторона)

Стукко (внутренняя сторона)

ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ

Щит с вертикальным расположением сэндвич-панелей

Щит решетчаный с вертикальным расположением сэндвич-панелей

Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей

Щит арочный с пиками с вертикальным расположением сэндвич-панелей

Щит арочный с решеткой с вертикальным расположением сэндвич-панелей

Алюминиевая облицовка Premium

Premium Classic B1 темный орех

Premium Classic B2 темный орех

Premium Hi-Tech B3

Цвета

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 7004 (серый)

RAL 7016 (антрацит)

RAL 8017 (коричнево-красный)

RAL 9003 (белый)

RAL 9006 (серебристый)

Нестандартный цвет по карте RAL

Венге

Золотой дуб

Параметр	Показатель
Ширина проема, мм	2 000–5 000
Высота проема, мм	1 000–3 000
Просвет, мм	100

1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.

2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.

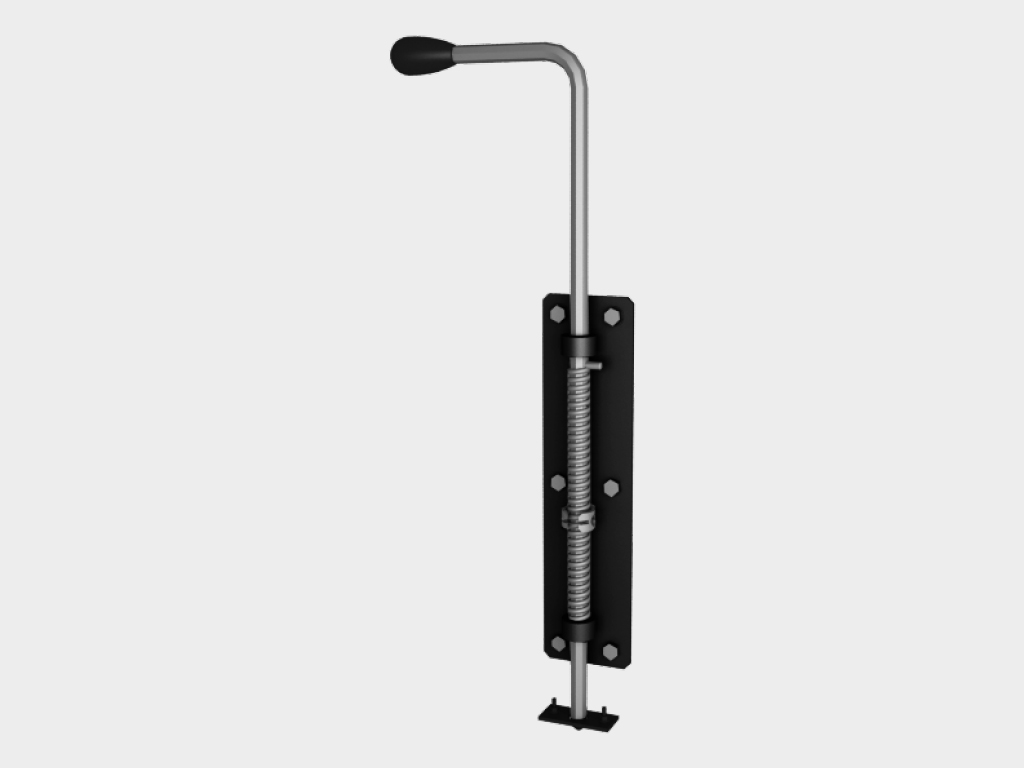

3. С внутренней стороны распашных ворот устанавливается задвижка.

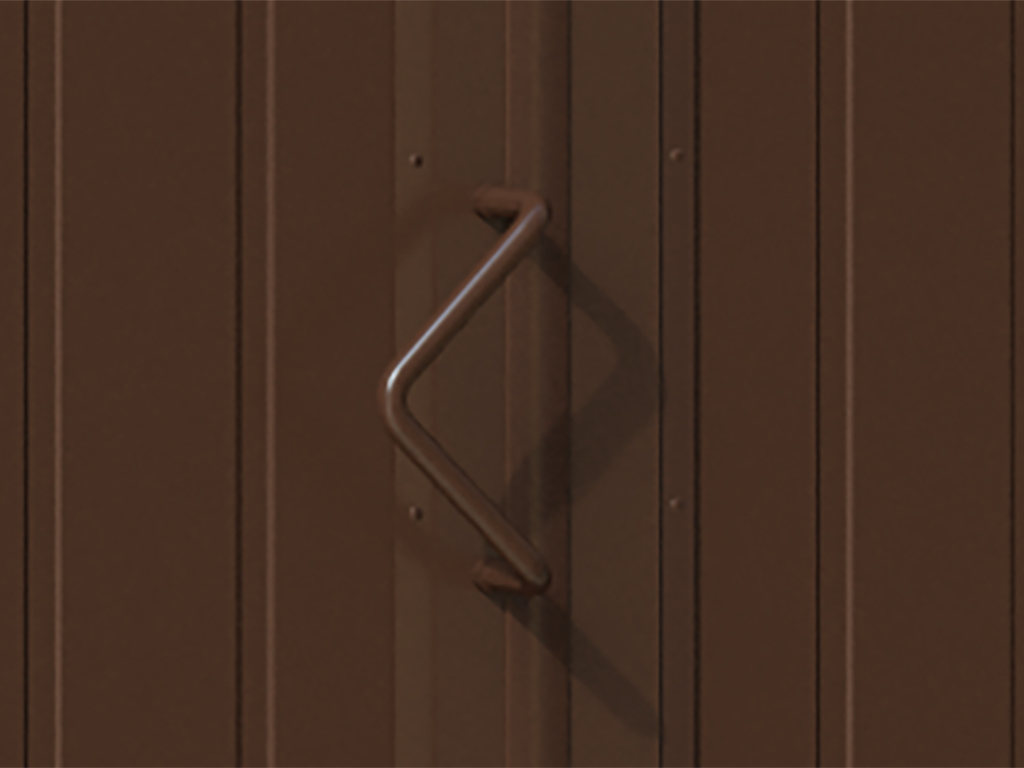

4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.

5. Регулируемые петли с износостойкими подшипниками.

6. Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.

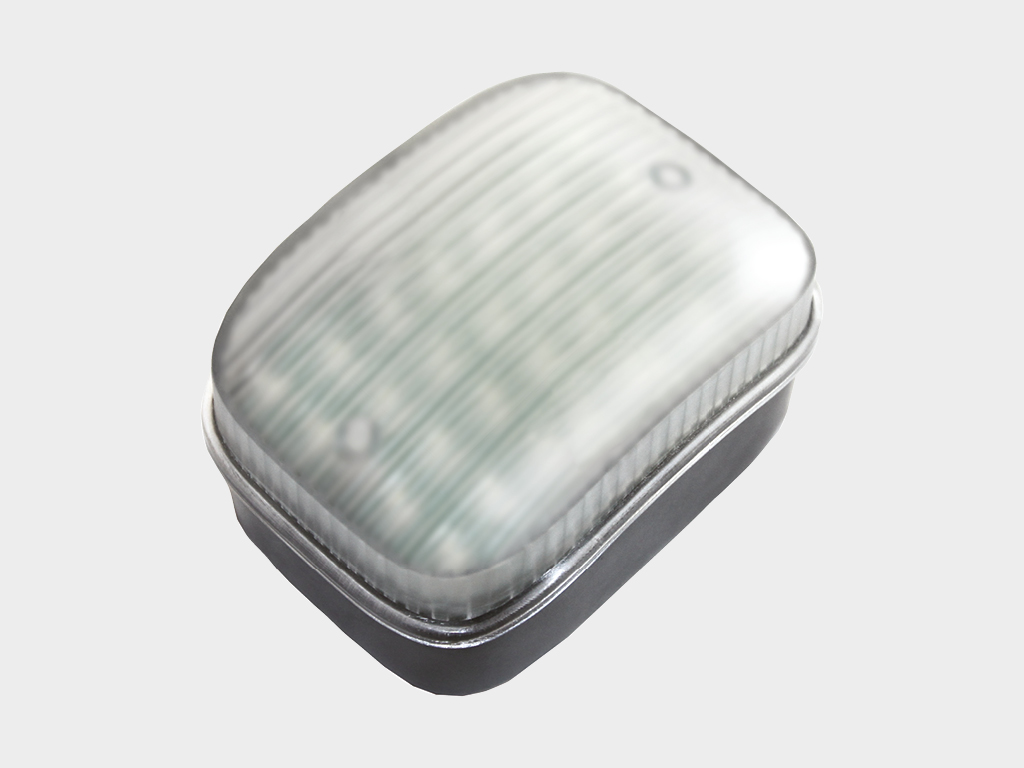

7. Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.

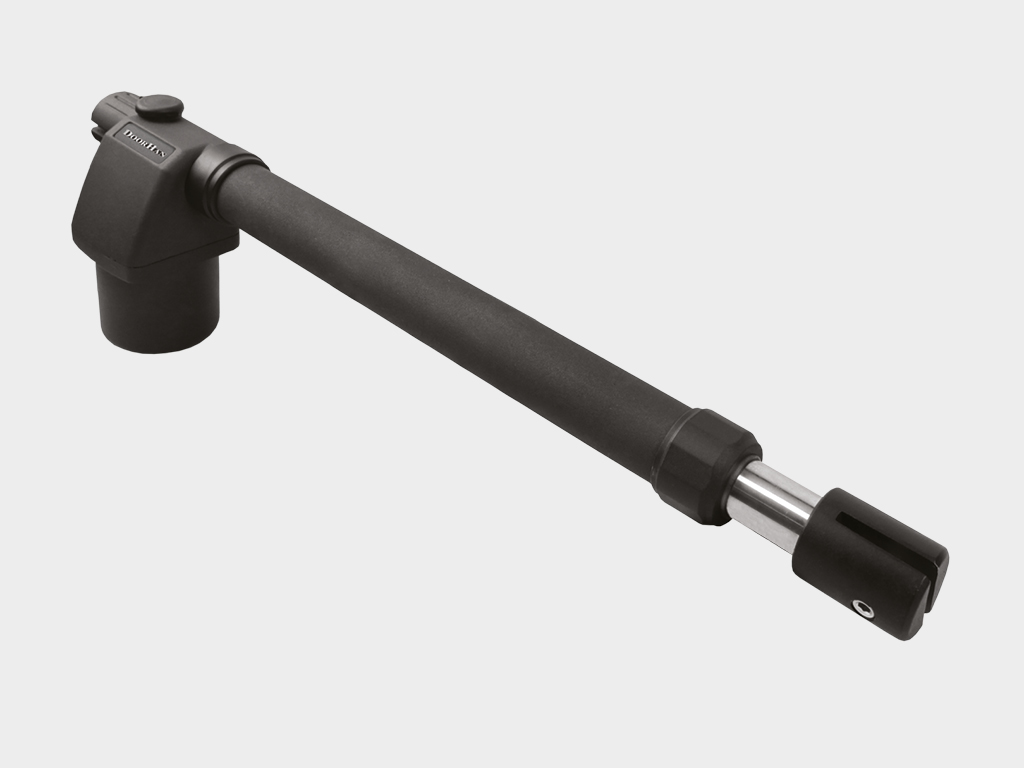

8. Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

Замер каждого параметра производится минимум в трех точках (в крайних положениях и по центру). За итоговый размер берется максимальное значение.

H — высота проема (расстояние от земли до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

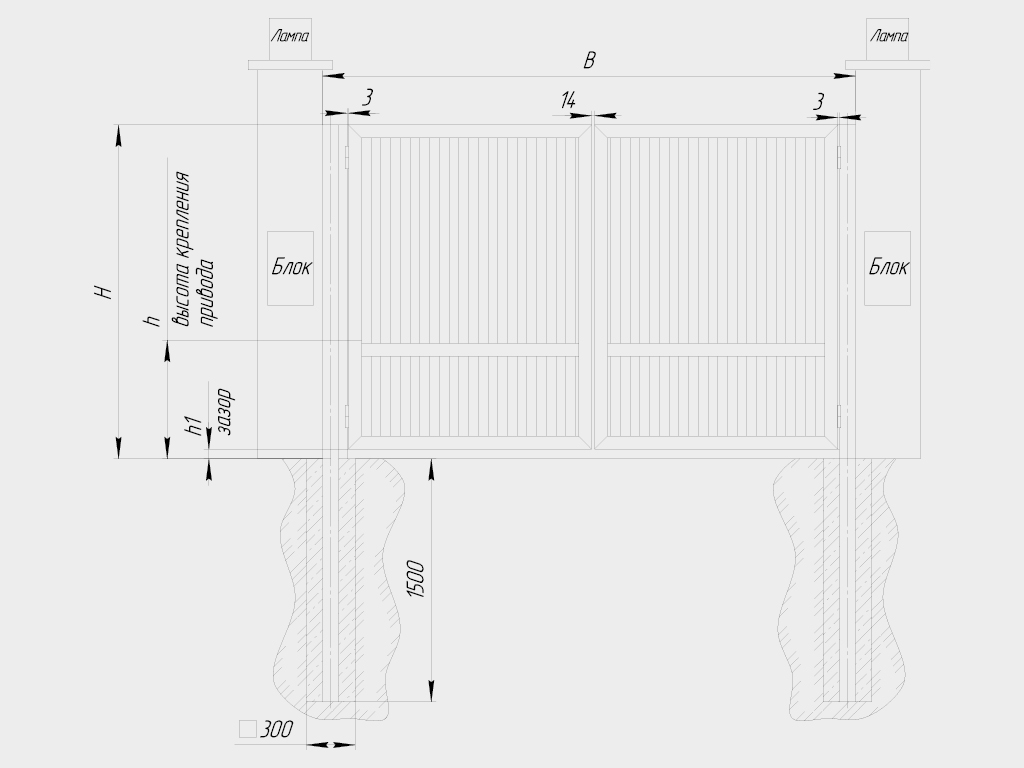

	Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 × 300 × 1 500 (глубина промерзания почвы).

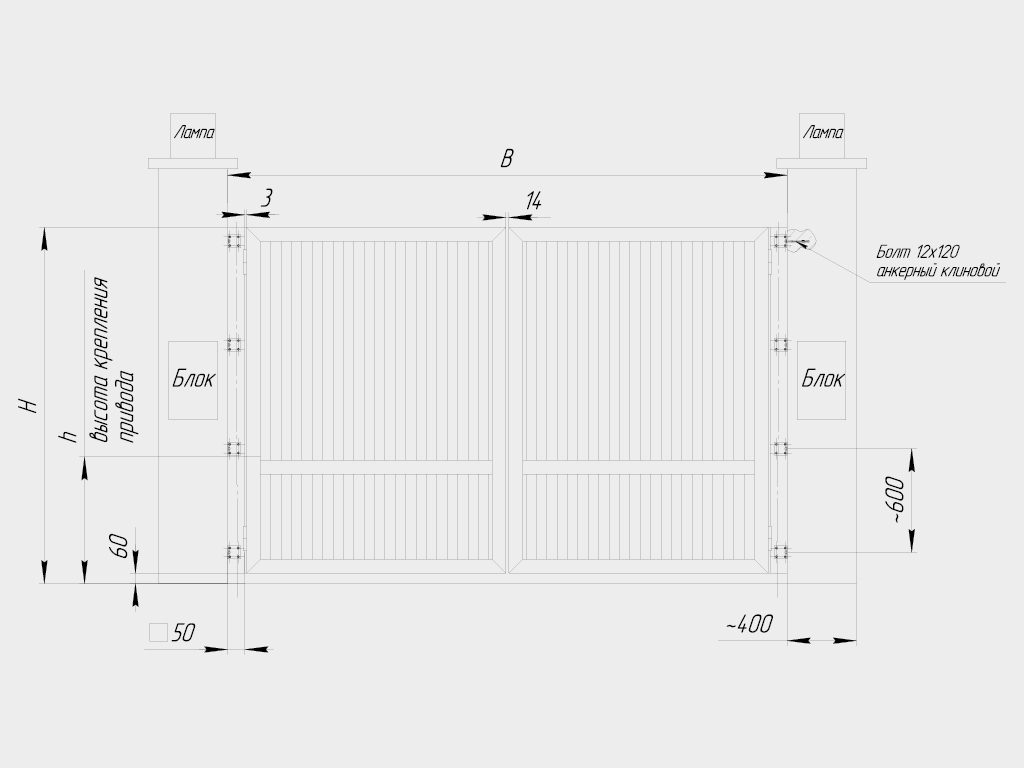

	Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.

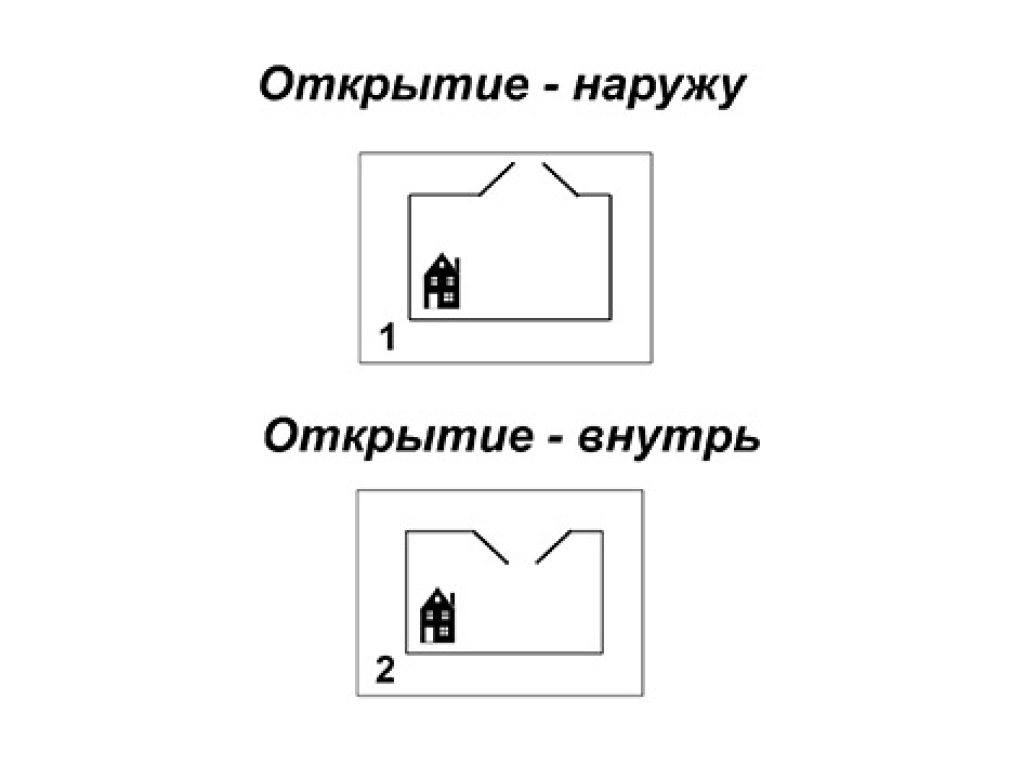

Открывание возможно внутрь или наружу огороженной территории.

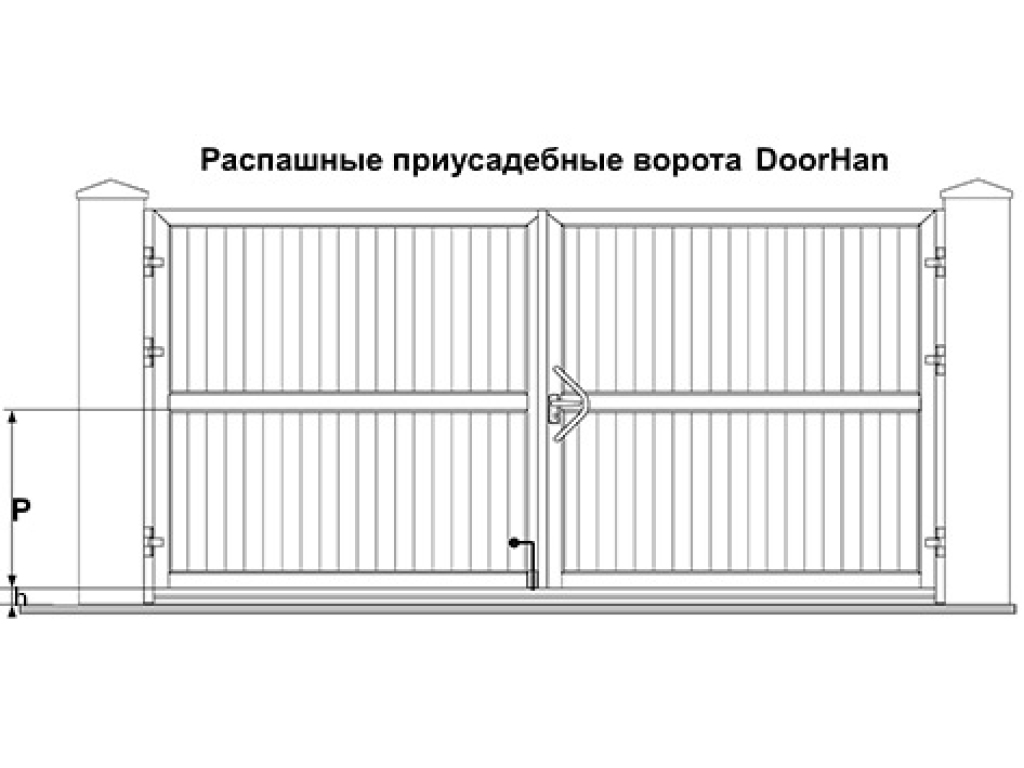

P — высота расположения привода.

Навесные столбы.

Бетонируемые столбы.

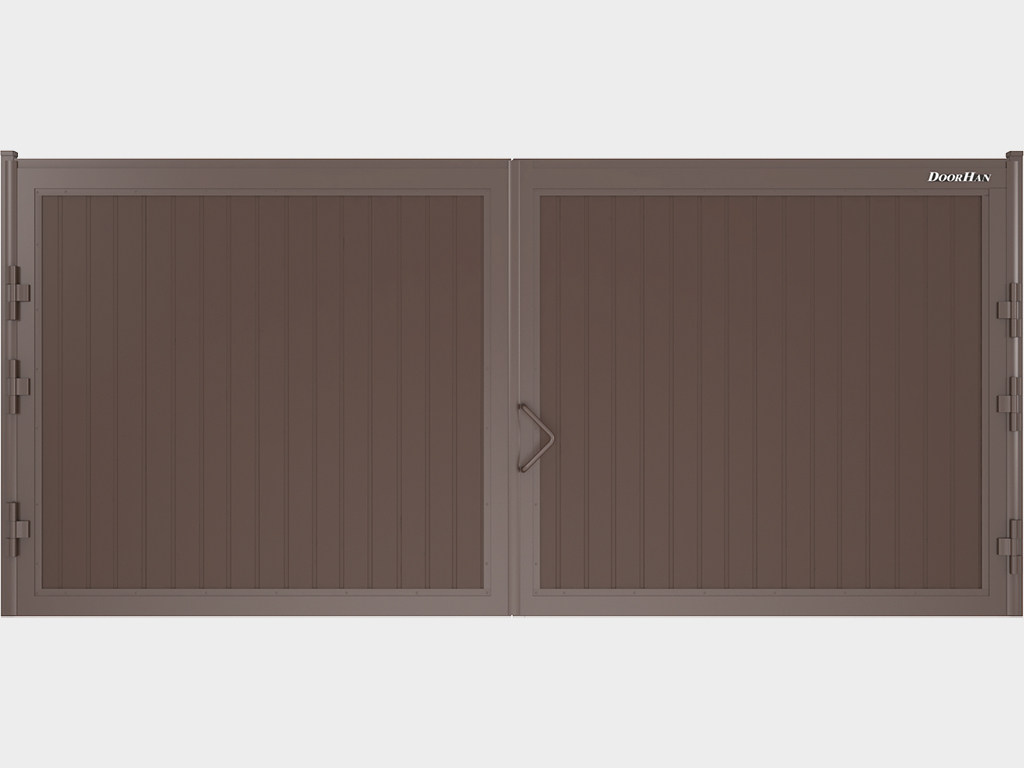

	Щит ворот (2 створки) из сэндвич-панелей толщиной 40 мм наполненных пенополиуретаном, окантованный алюминиевым профилем.
	Ручка алюминиевая, соответствующая цвету окантовки.
	Задвижка в землю.

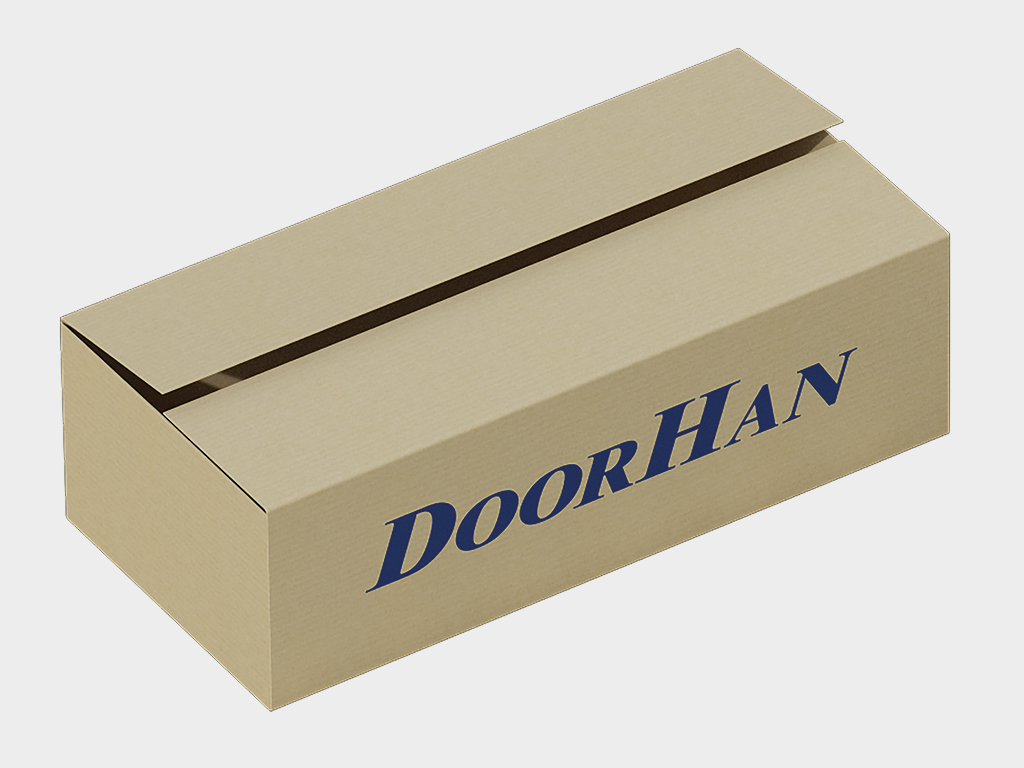

	Коробка с комплектацией для монтажа распашных ворот.

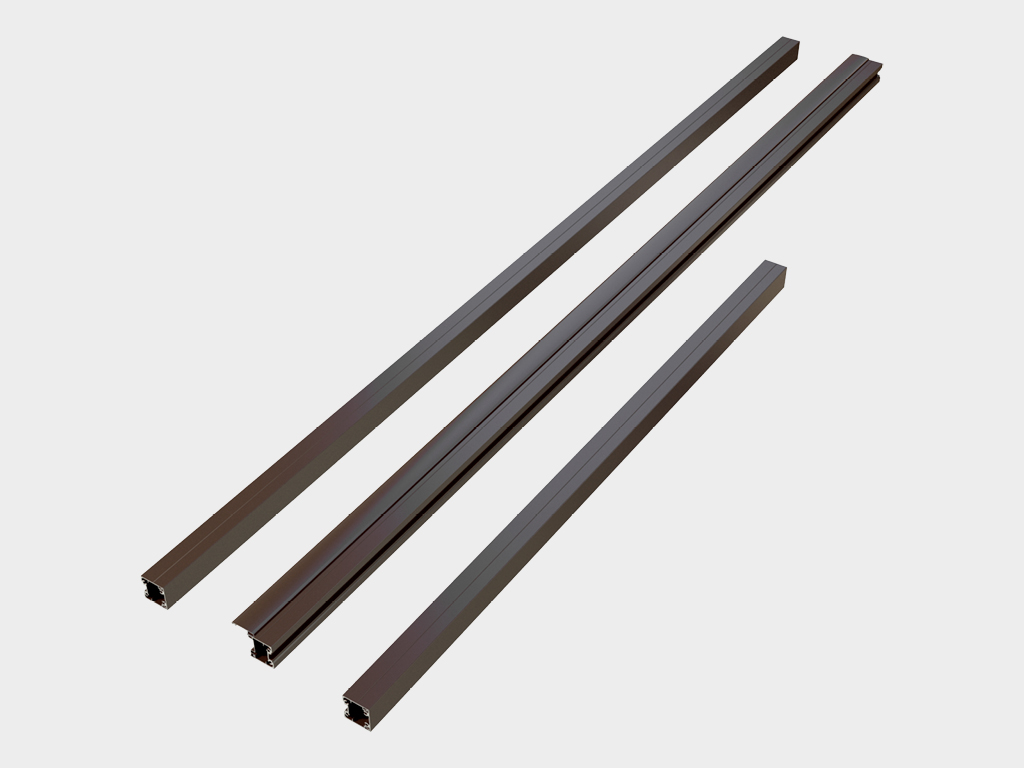

	Комплект алюминиевых столбов для крепления к проему.

	«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
	Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот).
	Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
	Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма).
	Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).

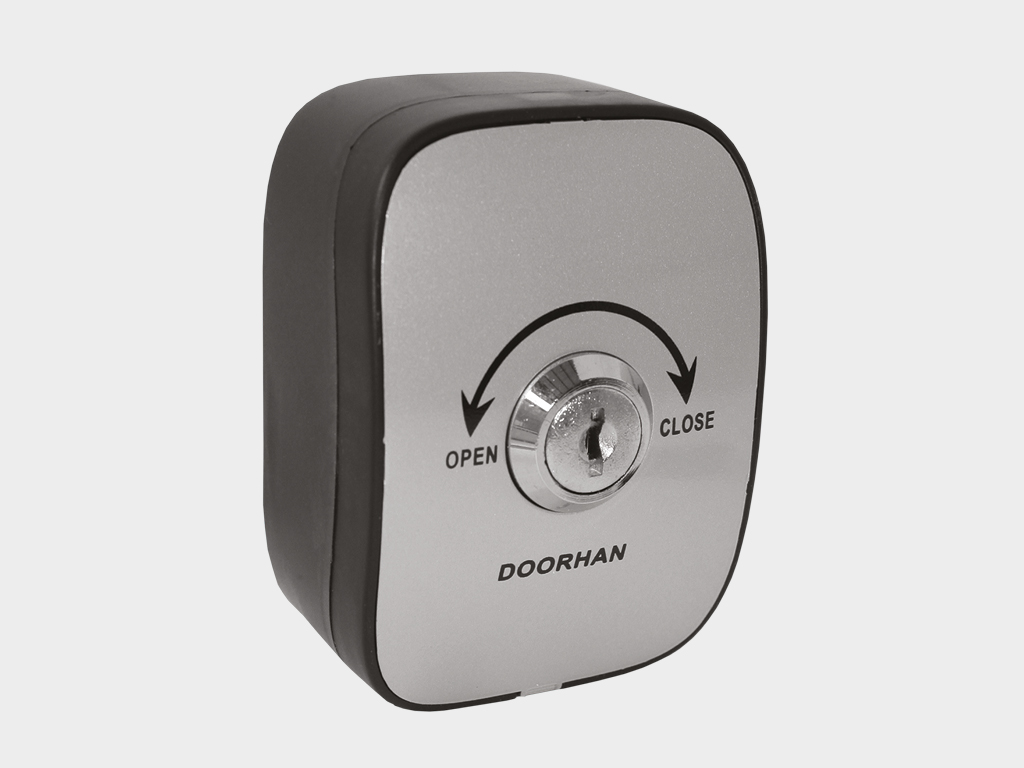

	Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).

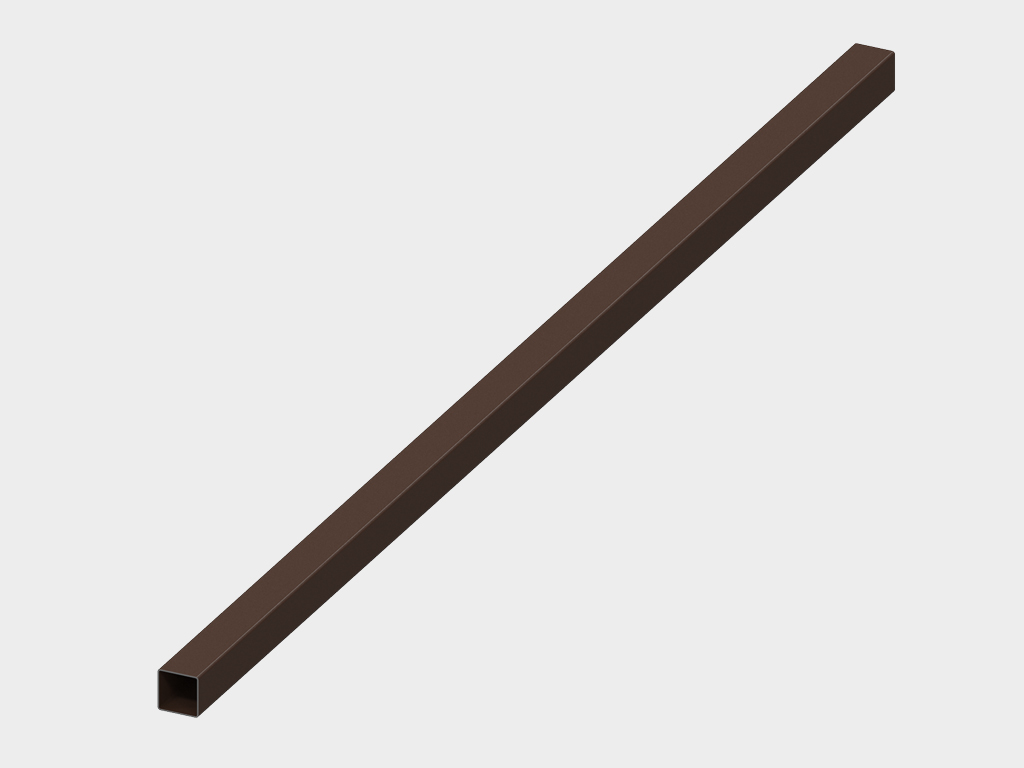

	Столб бетонируемый 100 × 100 × 4.

Параметр	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Не менее 2 500
Прочность крепления ручек к полотну, H	Не менее 1 000
Сопротивление ветровой нагрузке, Па	Свыше 700
Изоляция воздушного шума, дБ	35
Усилие ручного открывания и закрывания, Н, не более	150
Безотказность, количество циклов открывания-закрывания	20 000
Угол открытия створок, град	170

1. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

2. Не прилагайте для открытия ворот большое усилие, передвигайте створки плавно без резких рывков и толчков.

3. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

4. Запрещается открывать створки ворот при сцепленном приводе.

5. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

6. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.

7. Строго запрещено пересекать траекторию движения створок ворот во время их открытия и закрытия, т. к. это может привести к серьезным травмам.

8. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.

9. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

10. Следите за тем, чтобы во время перемещения створок ворот в проеме отсутствовали посторонние предметы, мусор и снег, т. к. это может привести к повреждению ваших ворот.

11. Для обеспечения плавности хода ворот, необходимо раз в полгода смазывать петли маслом.

12. В случае использования ворот не по назначению компания-изготовитель не несет ответственности за их целостность и правильную работу.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упаковка створок распашных ворот в сборе представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг каждой из створок ворот с перехлестом, пленка закреплена скотчем
Состав	Пузырчатая пленка с логотипом компании, скотч с логотипом компании
Ширина, мм	950–2 450 (каждая створка)
Высота, мм	90 (каждая створка)
Длина, мм	900–2 900 (каждая створка)

Покупателю предоставляется гарантия надежности работы распашных ворот производства концерна DoorHan на 1 год с момента приобретения.

Общий вид распашных ворот
Бетонируемые столбы
Навесные столбы

Сертификат соответствия комплектующих
Сертификат соответствия ворот
Паспорт распашных ворот

Инструкция по эксплуатации распашных ворот
Инструкция по монтажу распашных ворот

Распашные ворота. Цвет полотна — «золотой дуб», цвет окантовки — RAL 8014 (коричневый)

Распашные ворота с горизонтальным расположением панелей. Дизайн — «Доска», цвет полотна — RAL 8017 (красно-коричневый), цвет окантовки — RAL 8017 (красно-коричневый)

Распашные ворота с вертикальным расположением панелей. Дизайн — «Доска», цвет полотна — RAL 3005 (бордовый), цвет окантовки — RAL 3005 (бордовый)

Распашные ворота с горизонтальным расположением панелей. Дизайн — «Доска», цвет полотна — RAL 8014 (коричневый), цвет окантовки — RAL 8014 (коричневый)

Распашные ворота с вертикальным расположением панелей. Дизайн — «Филенка», цвет полотна — RAL 7016 (антрацит), цвет окантовки — RAL 7016 (антрацит)

Распашные ворота с решеткой. Дизайн — «Доска», цвет полотна — RAL 8017 (красно-коричневый), цвет окантовки — RAL 8017 (красно-коричневый)

Каталог щитов

Особенности

Легкие и надежные ворота, уникальная конструкция из алюминия и сэндвич-панелей.

Большой выбор вариантов ворот от сегмента эконом до премиум.

Комплексное решение для клиента — ворота, заборные секции и калитки в едином стиле.

Основные технические характеристики


Количество циклов	20 000
Высота проема, мм	1 000–3 000
Ширина проема, мм	2 000–5 000
Просвет, мм	100
Угол открывания, град.	170
