Распашные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SWS

ТИП ПРОДУКЦИИ: Стандартный
Распашные ворота данной серии производятся в самом популярном размере, экономически выгодны и рассчитаны на самостоятельный монтаж. Современный и лаконичный дизайн подходит практически к любому оформлению приусадебной территории.

Зона применения Печать раздела
Преимущества Печать раздела
Оптимальная цена
Постоянное наличие ворот стандартных размеров на складах позволяет поддерживать цену на оптимальном уровне.
Универсальность применения
Самые популярные размеры и дизайн ворот (панель «доска», цвет RAL 8017) позволяют гармонично вписать их в любой архитектурный стиль и установить в ограниченном пространстве.
Единый архитектурный стиль
Комплексное решение для клиента — ворота, заборные секции и калитки в едином стиле.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн панелей
Доска
Горизонтальная полоса (внутренняя сторона)
Тип поверхности
Под дерево (внешняя сторона)
Стукко (внутренняя сторона)
ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ

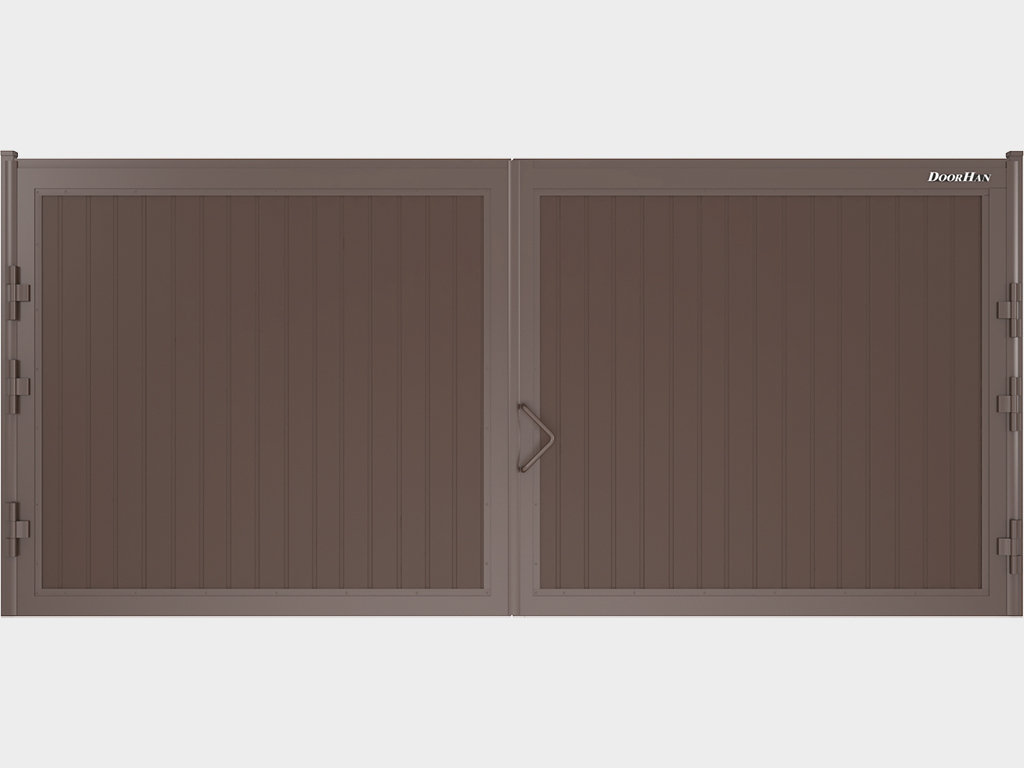

Щит с вертикальным расположением сэндвич-панелей
Цвета
RAL 8017 (коричнево-красный)
Таблица размеров Печать раздела
Параметр Показатель
Комплект №1 ширина/высота проема, мм 4 660 × 2 200
Просвет, мм 100
Конструкция Печать раздела
1. Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
2. Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
3. С внутренней стороны распашных ворот устанавливается задвижка.
4. Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
5. Регулируемые петли с износостойкими подшипниками.
6. Автономный антивандальный водонепроницаемый контроллер KEYCODE предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
7. Светодиодная сигнальная лампа LAMP-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.

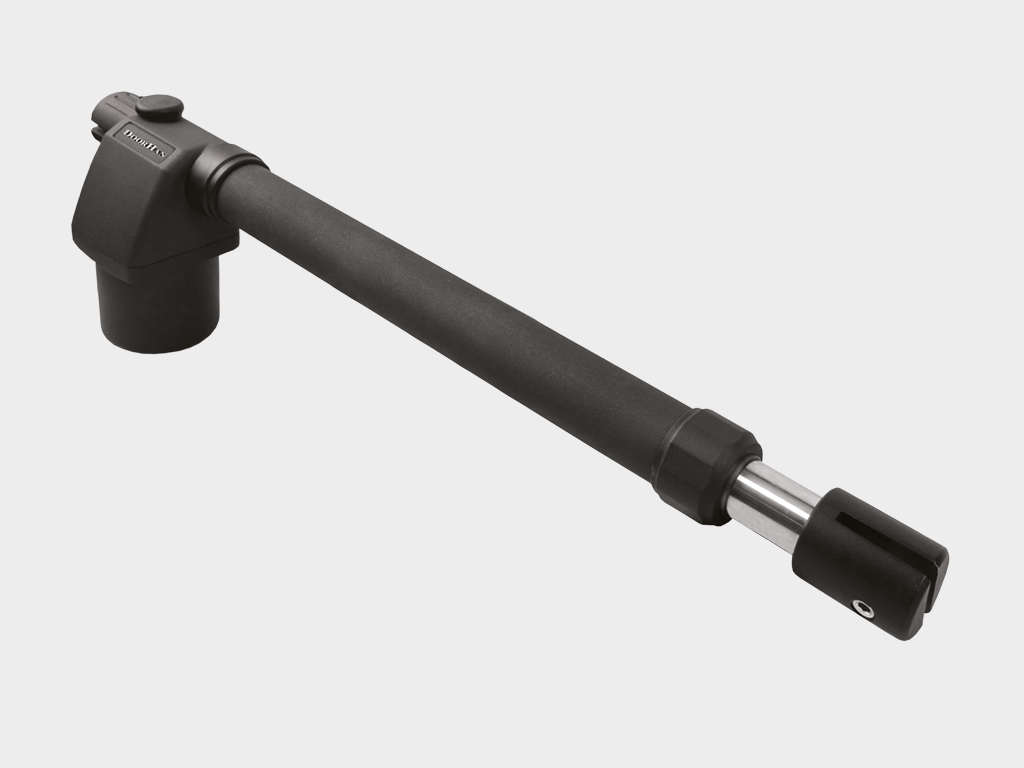

8. Электромеханические приводы серии SWING — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.
Подготовка строительного объекта Печать раздела
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
Способы монтажа Печать раздела
Бетонируемые столбы. Установка столбов производится в заранее подготовленный котлован размером 300 х 300 х 1 500 (глубина промерзания почвы).
Навесные столбы. Столбы крепятся анкерными болтами к столбам проема.
Стандартные конструктивные решения Печать раздела

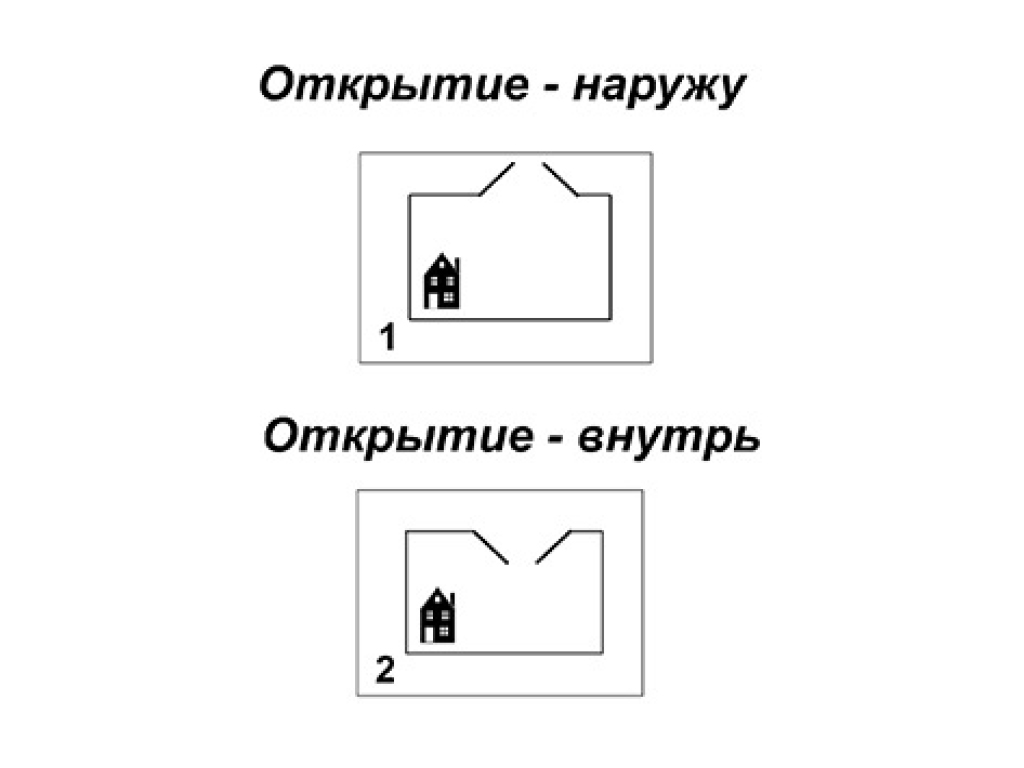

Открывание возможно внутрь или наружу огороженной территории.
Базовая комплектация Печать раздела

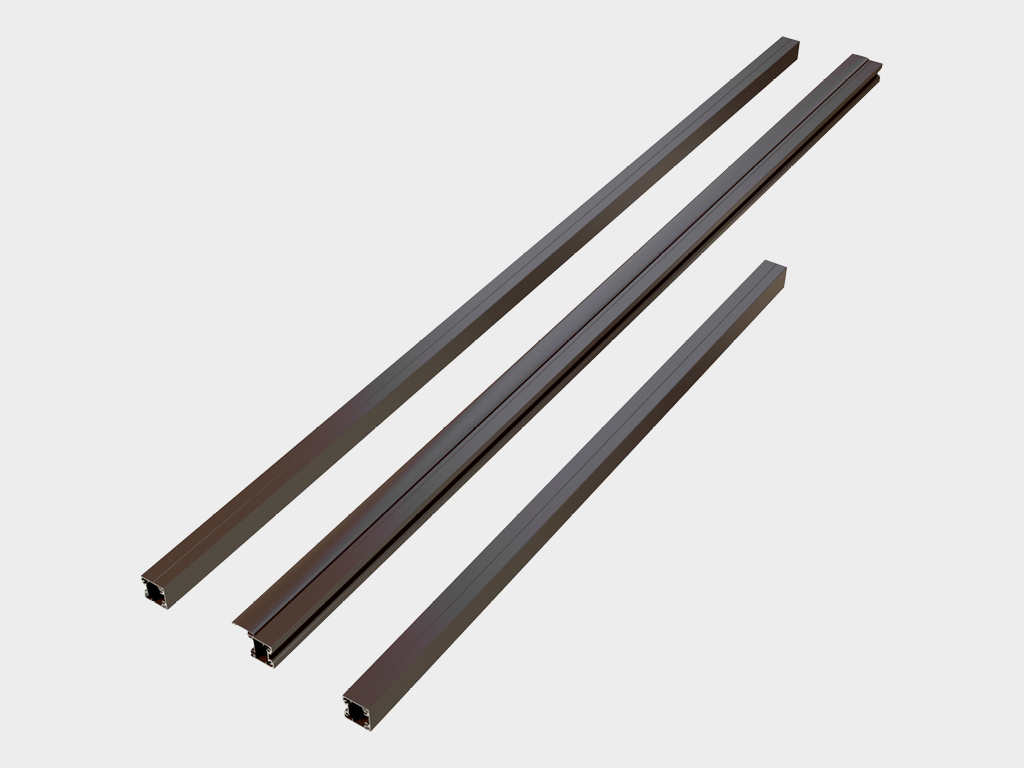

Комплект профилей и панелей для сборки створок ворот.

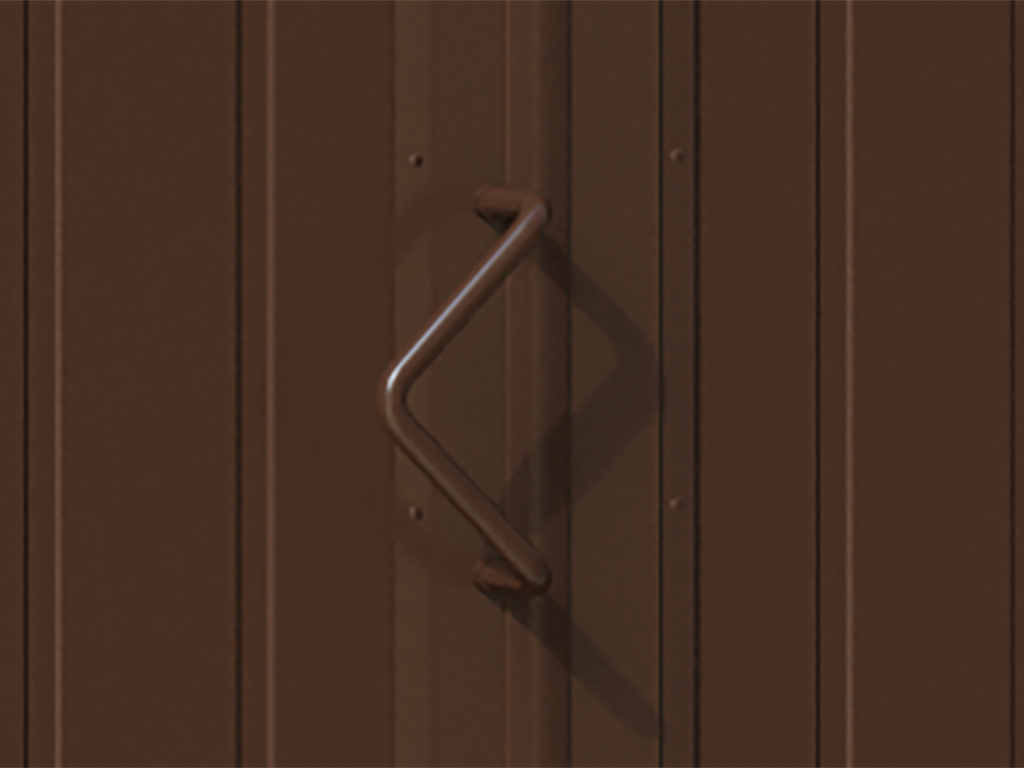

Ручка алюминиевая, соответствующая цвету полотна окантовки.

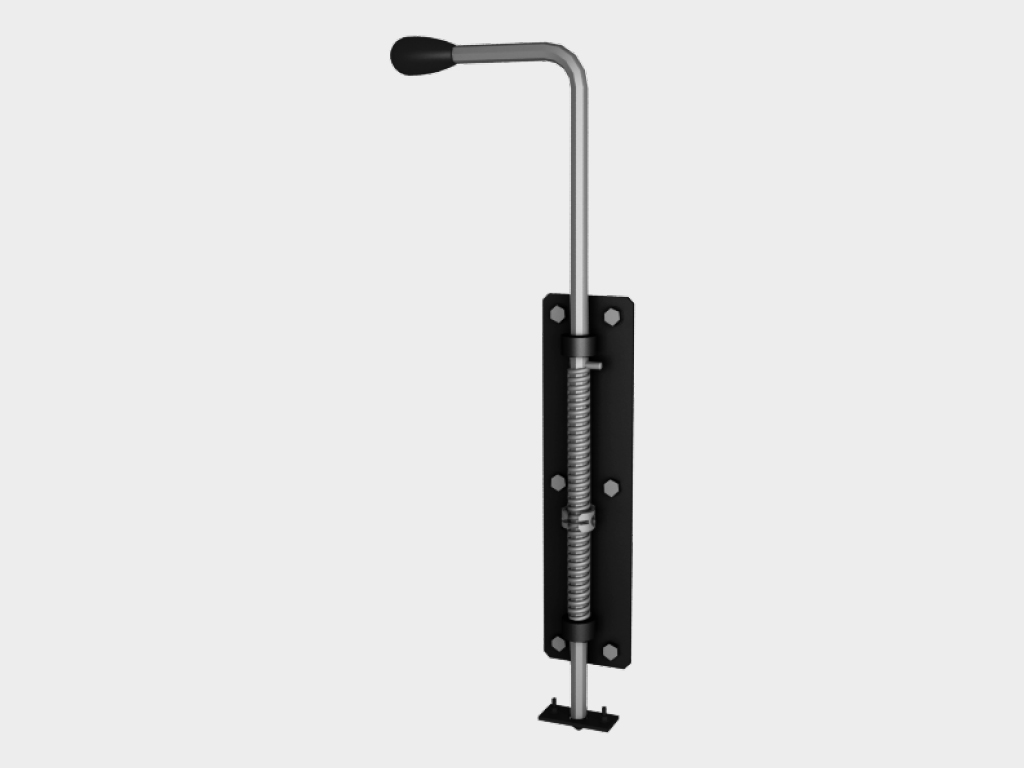

Задвижка в землю.
Коробка с комплектацией для монтажа распашных ворот.
Комплект алюминиевых навесных столбов.
Дополнительная комплектация Печать раздела
Электропривод (позволяет автоматизировать открытие/закрытие распашных ворот).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при открывании полотна для исключения травматизма).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Дистанционное управление (пульты небольшого размера выполнены в современном дизайне).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука).

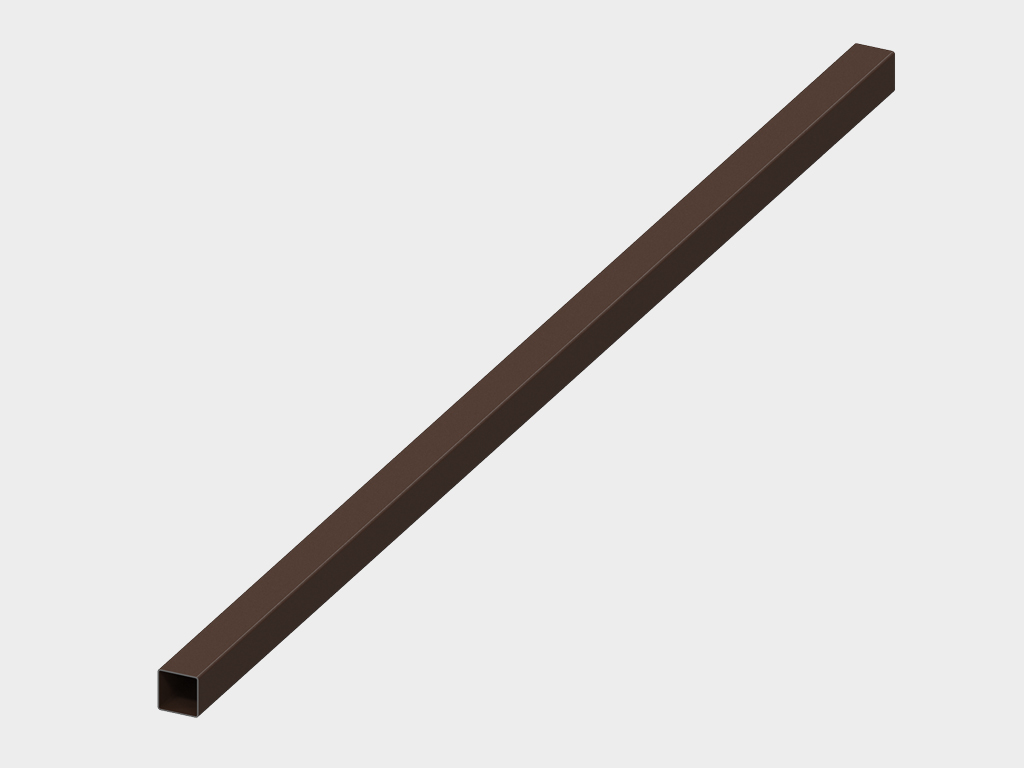

Столб бетонируемый 100 × 100 × 4.
Технические характеристики Печать раздела
Параметр Значение Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н Не менее 2 500
Прочность крепления ручек к полотну, H Не менее 1 000
Сопротивление ветровой нагрузке, Па Свыше 700
Изоляция воздушного шума, дБ 35
Безотказность, количество циклов открывания-закрывания 20 000
Усилие ручного открывания и закрывания, Н, не более 150
Угол открытия створок, град 170
Условия эксплуатации продукции Печать раздела
1. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
2. Не прилагайте для открытия ворот большое усилие, передвигайте створки плавно без резких рывков и толчков.
3. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
4. Запрещается открывать створки ворот при сцепленном приводе.
5. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
6. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
7. Строго запрещено пересекать траекторию движения створок ворот во время их открытия и закрытия, т. к. это может привести к серьезным травмам.
8. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
9. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
10. Следите за тем, чтобы во время перемещения створок ворот в проеме отсутствовали посторонние предметы, мусор и снег, т. к. это может привести к повреждению ваших ворот.
11. Для обеспечения плавности хода ворот, необходимо раз в полгода смазывать петли маслом.
12. В случае использования ворот не по назначению компания-изготовитель не несет ответственности за их целостность и правильную работу.
Упаковка Печать раздела
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка створок распашных ворот в сборе представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг каждой из створок ворот с перехлестом, пленка закреплена скотчем
Состав На пузырчатой пленке и скотче нанесен логотип компании
Ширина, мм 2 260 (каждой створки)
Высота, мм 90 (каждой створки)
Длина, мм 2 100 (каждой створки)

Упаковка в коробку Характеристики упаковки
Описание Упаковка комплектации представляет собой коробку стандартного размера, обернутую снаружи стретч-пленкой и закрепленную скотчем с логотипом компании
Состав Коробка из трехслойного картона, стретч-пленка, скотч с логотипом компании
Ширина, мм 400
Высота, мм 300
Длина, мм 200
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия надежности работы распашных ворот производства концерна DoorHan сроком на 1 год с момента приобретения.
Чертежи Печать раздела
Общий вид распашных ворот

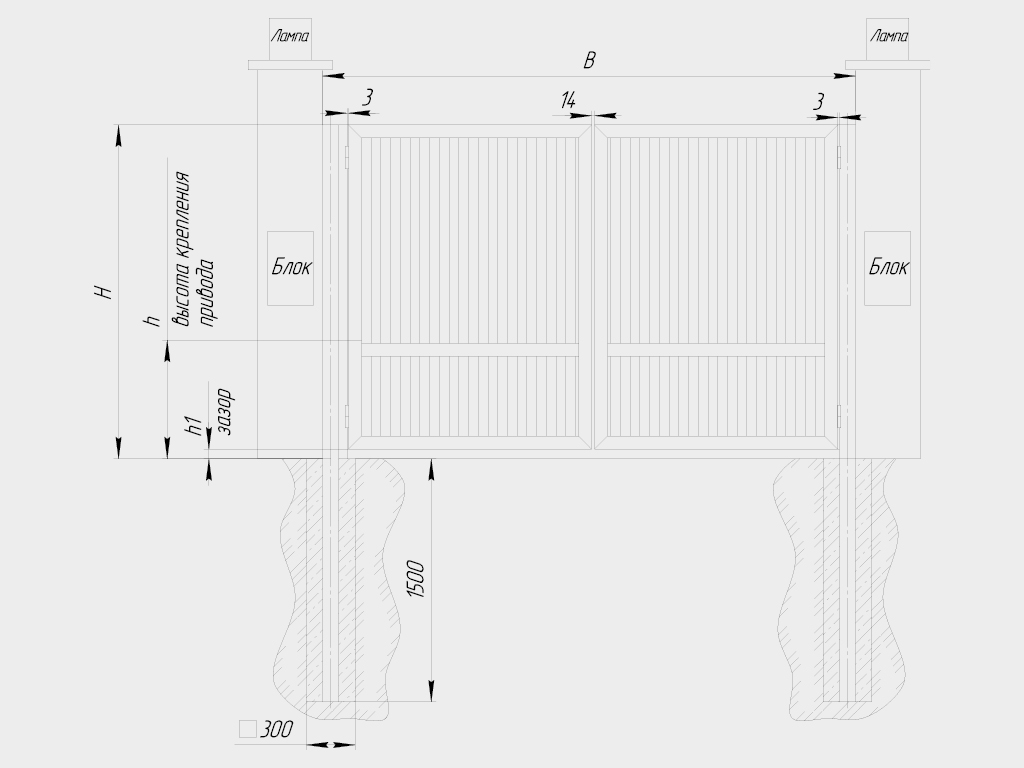

Бетонируемые столбы

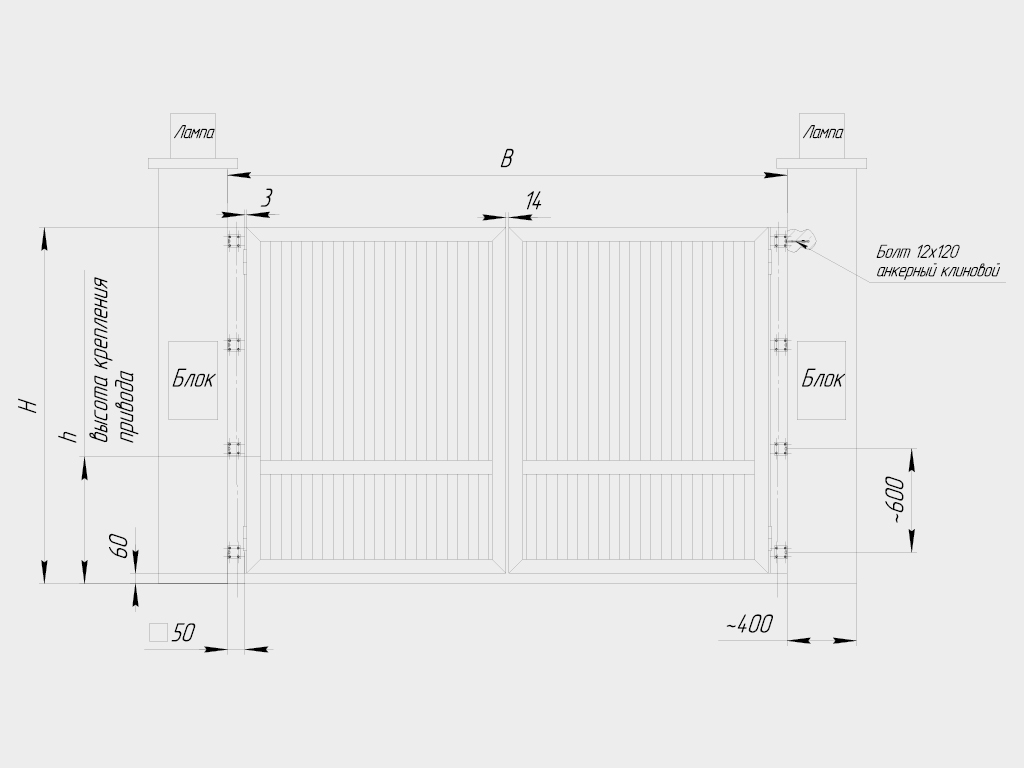

Навесные столбы
Паспорта и сертификаты Печать раздела
Сертификат соответствия комплектующих
Сертификат соответствия ворот
Паспорт на распашные ворота
Инструкции Печать раздела
Инструкция по эксплуатации распашных ворот
Инструкция по сборке и монтажу распашных ворот стандартных размеров
Особенности
Ворота стандартных размеров с лучшим ценовым предложением, которые всегда есть в наличии на складах.
Самый популярный размер и дизайн ворот.
Классическая конструкция распашных ворот позволяет монтировать их на проемы, где невозможна установка других ворот из-за нехватки свободного пространства.
Ворота производятся на высокоточном оборудовании в заводских условиях.
Основные технические характеристики
Количество циклов 20 000
Комплект №1 (ширина х высота), мм 4 660 × 2 200
Просвет, мм 100
Угол открывания, град. 170
