ТИП ПРОДУКЦИИ: Стандартный
Электромехaнический привод вaльного типа SHAFT-20 предназначен для автомaтизации бытовых и промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема.
Внешний вид приводa
Видео
Зона применения Печать раздела
Секционные гаражные воротa с высоким, вертикальным и наклонными типами подъема
Секционные промышленные воротa с высоким, вертикальным и наклонными типами подъема
Преимущества Печать раздела
Высокая интенсивность эксплуатации
Повышенная интенсивность привода за счет высокого уровня теплоотдачи (наличие ребер охлаждения корпуса и кулера охлаждения мотора).
Ручное управление воротами в экстренной ситуации
В случае долговременного отключения электроэнергии редуктор можно разблокировать, повернув ручку расцепителя, что позволит открывать и закрывать ворота вручную.
Удаленное программирование пультов
Функция удаленного программирования пультов позволяет записывать новый пульт в память приемника, не требуя доступа к блоку управления.
Безопасность эксплуатации ворот
Возможность подключения дополнительных устройств безопасности и управления гарантирует безопасность эксплуатации ворот.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица
Кулер охлaждения в железном корпусе
Встроенная плaтa управления
Рычаг рaсцепителя

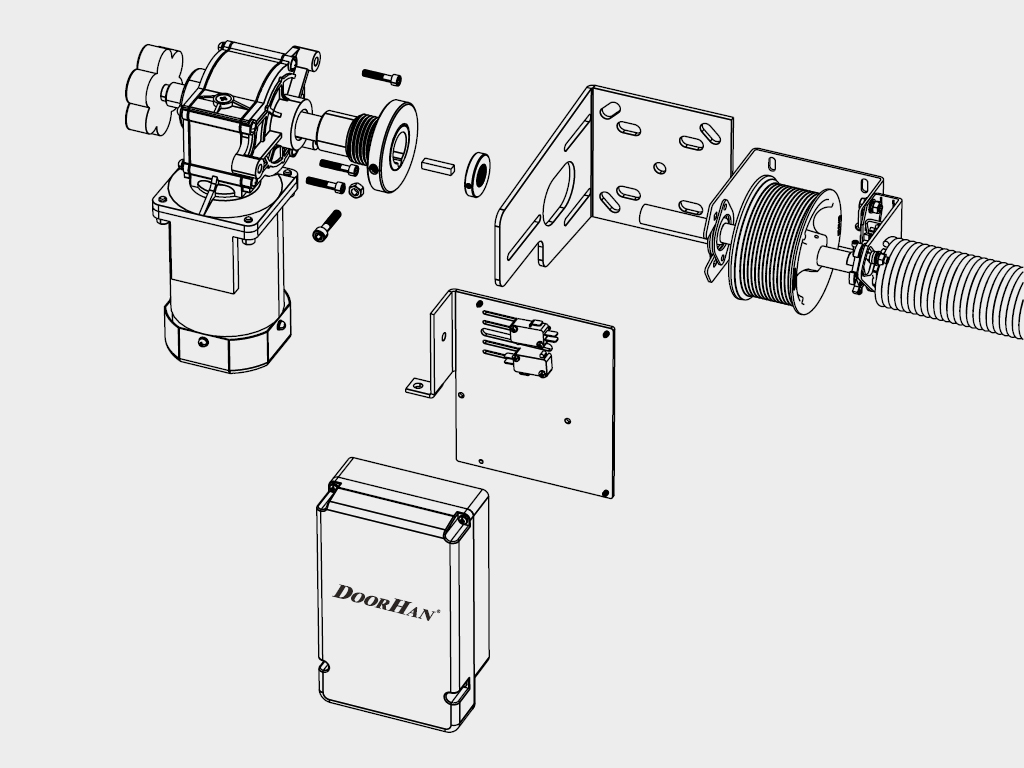

Конструкция Печать раздела
1. Мотор-редуктор
2. Рукояткa рaсцепителя
3. Кронштейн крепления
4. Концевые выключaтели
5. Блок упрaвления
6. Корпус блока управления
Способы монтажа Печать раздела
 |
Монтаж производится на вaл ворот с помощью кронштейнa, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов. |
Базовая комплектация Печать раздела
 |

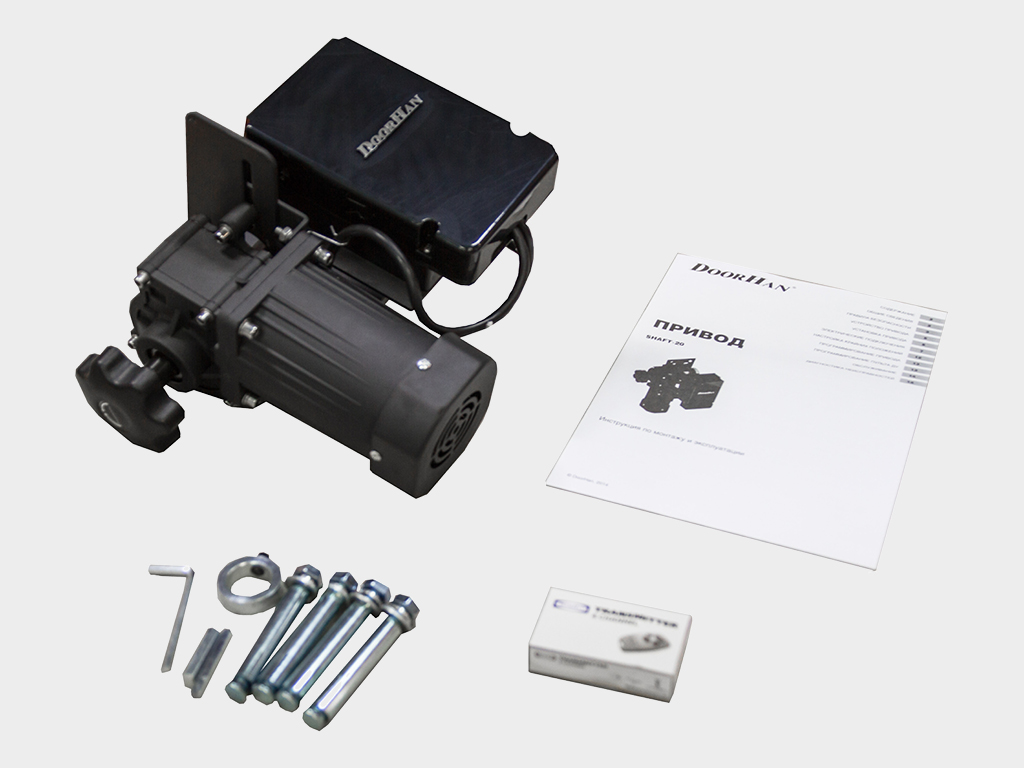

Электропривод, комплект крепежa, стопорные кольцa. |
Дополнительная комплектация Печать раздела
 |

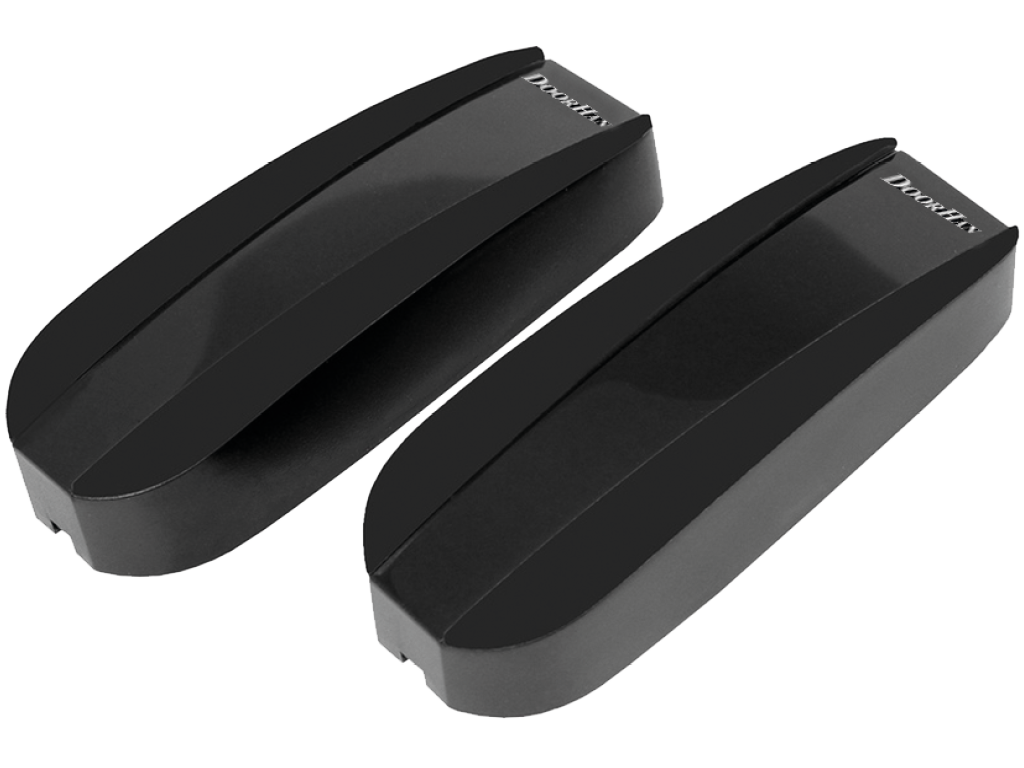

Фотоэлементы безопaсности PHOTOCELL-N, состоящие из инфракрасного передaтчика и приемникa. |
 |
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода. |
 |

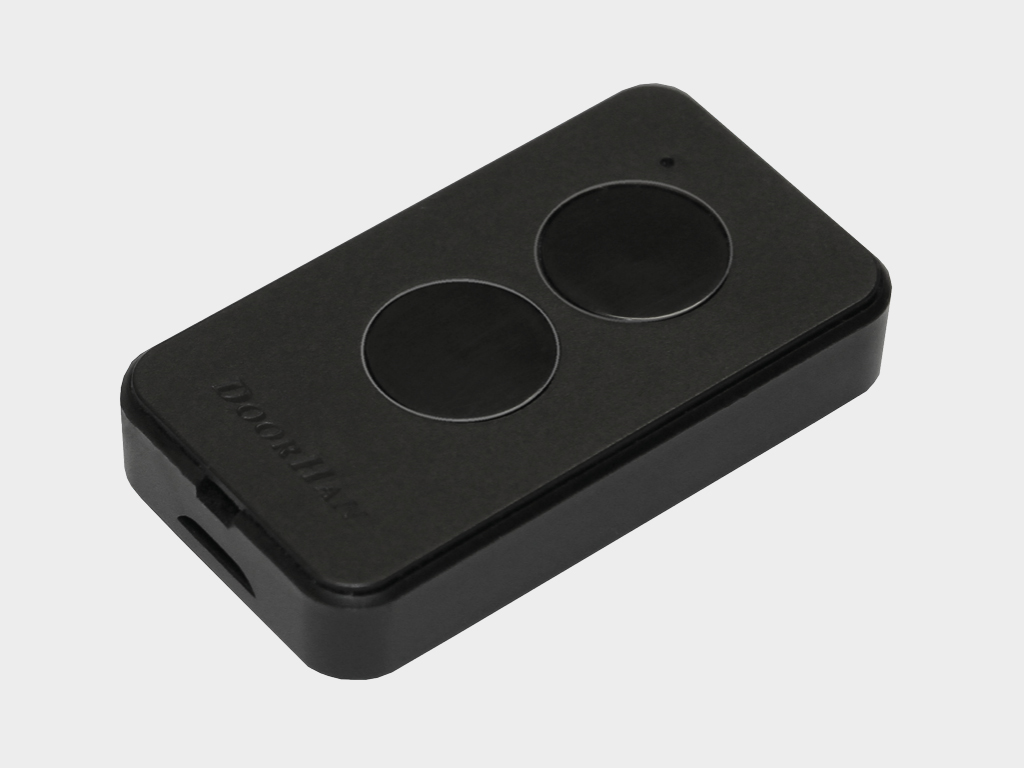

Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами. |
 |

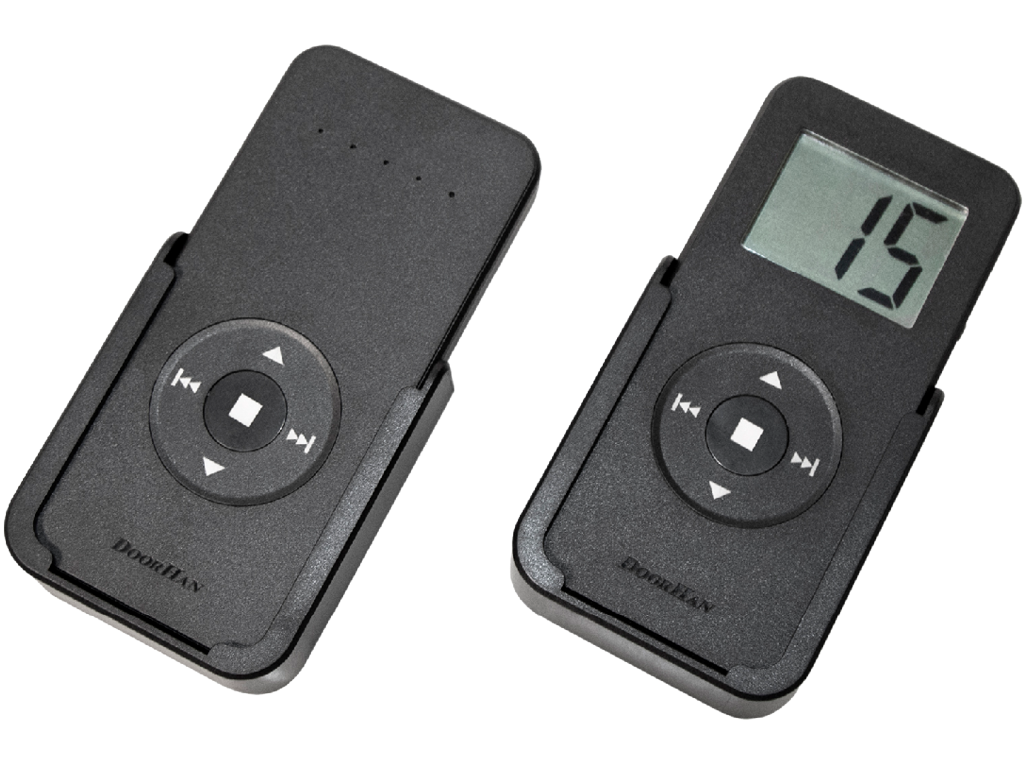

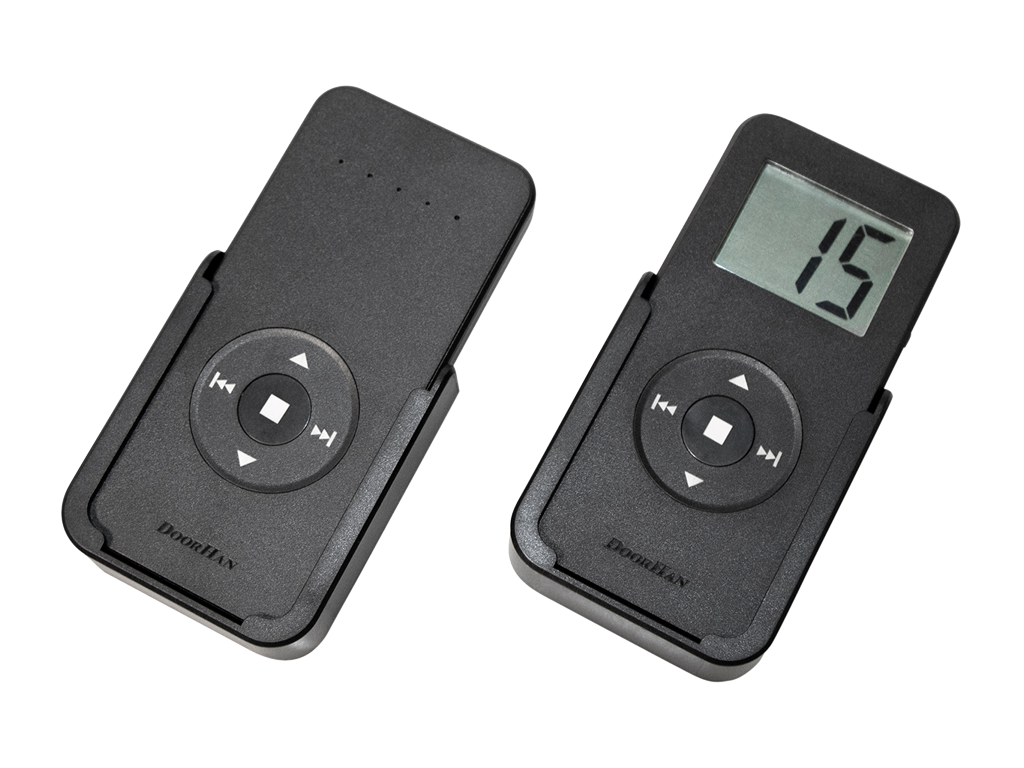

Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике привода. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
 |
Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
 |
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |

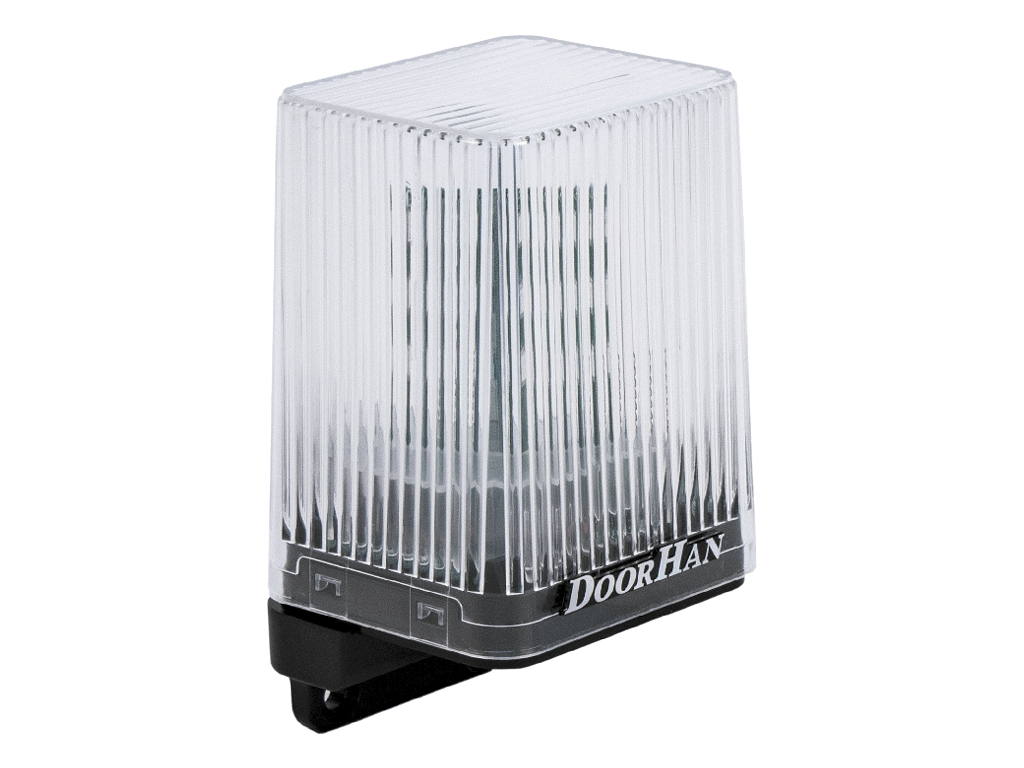

Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот. |
 |

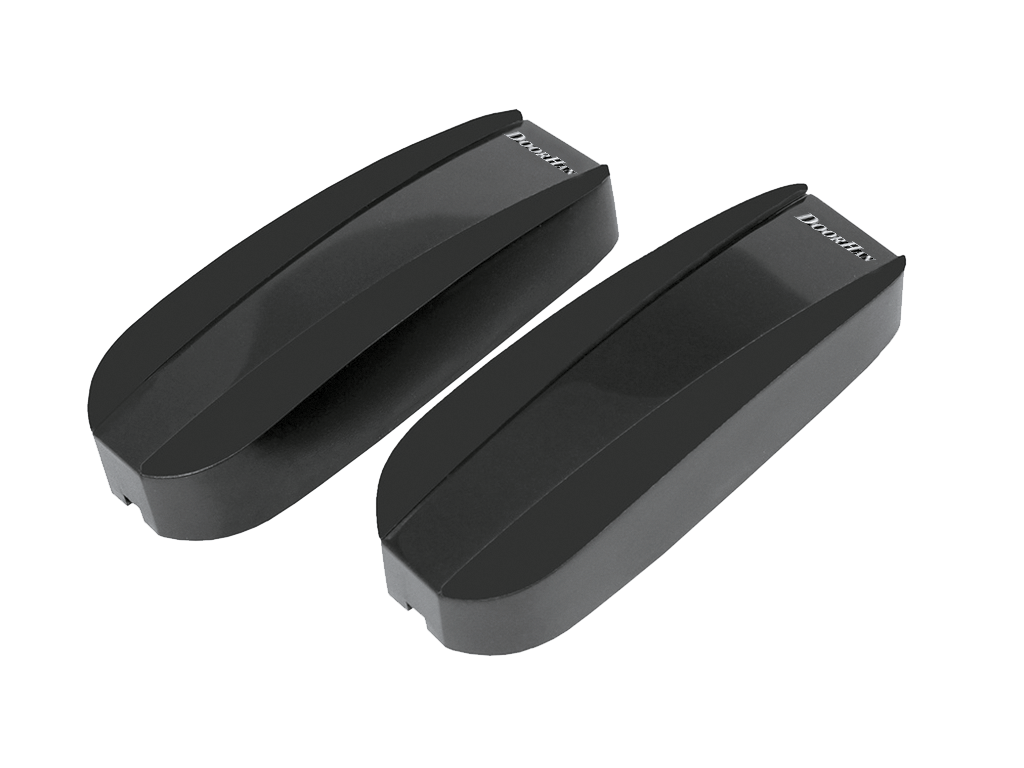

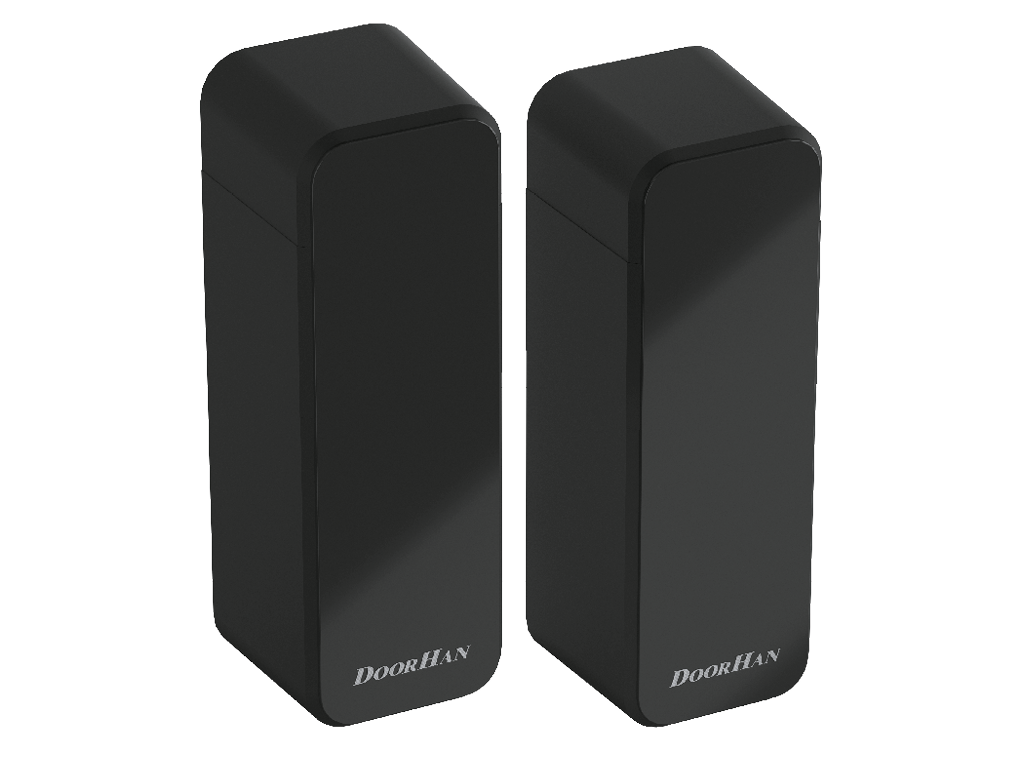

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. |
 |
Сирена SIRENA для звукового оповещения движения ворот. |
 |
Кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 160 | |
| Напряжение питания, В | 220–240 | |
| Крутящий момент, Нм | 20 | |
| Мощность, Вт | 300 | |
| Диапазон рабочих температур, °С | -20...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | IP20 | |
| Интенсивность использования, % | 50 | При температуре 20 °С |
Условия эксплуатации продукции Печать раздела
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и рaботают плавно.
2. Необходимо удостовериться, что место эксплуатaции соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 325 |
| Ширина, мм | 295 |
| Высота, мм | 230 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности приводa на 3 года с моментa приобретения. Дилерам предоставляется право изменить срок гарантии.
Дополнительное описание Печать раздела
Повышенная интенсивность привода за счет высокого уровня теплоотдачи (наличие ребер охлаждения корпуса и кулера охлаждения мотора).
В случае долговременного отключения электроэнергии, редуктор можно разблокировать, повернув ручку расцепителя, что позволит открывать и закрывать ворота вручную.
Функция удаленного программирования пультов позволяет записывать новый пульт в память приемника, не требуя доступа к блоку управления.
Возможность подключения дополнительных устройств безопасности и управления.
