Скоростные складывающиеся ворота серии SPEEDFOLD SDFS

ТИП ПРОДУКЦИИ: Стандартный

Скоростные складывающиеся ворота серии SPEEDFOLD SDFS предназначены для установки на внутренние и наружные проемы помещений с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.

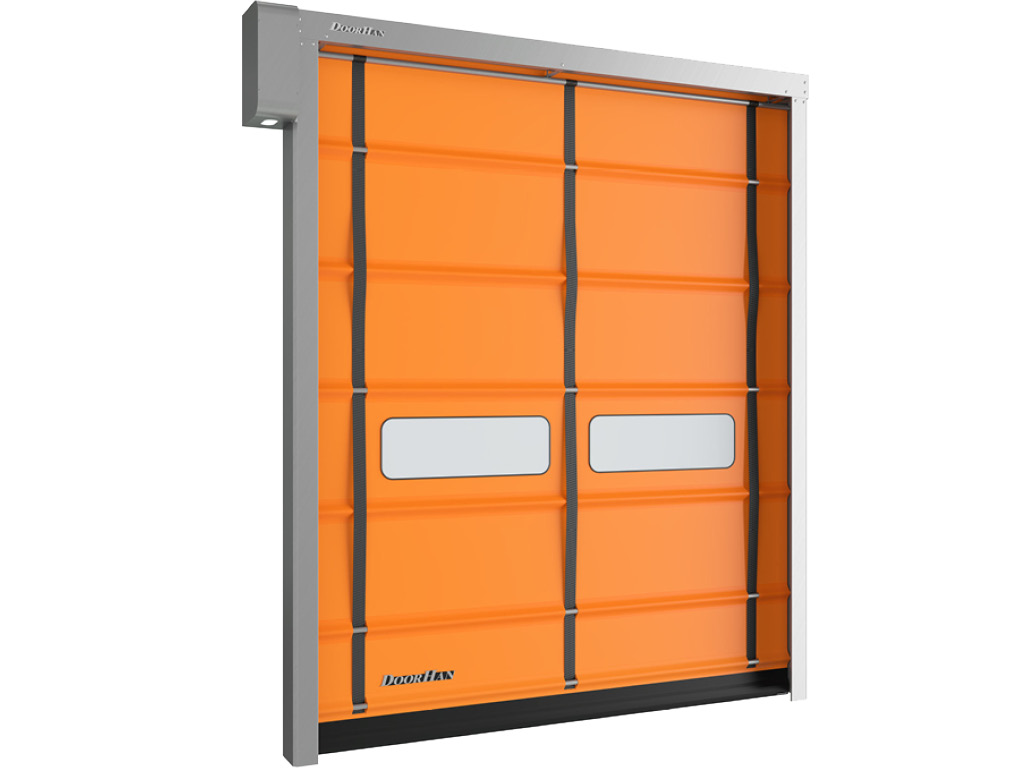

Общий вид скоростных складывающихся ворот.

О продукте

!!!!!

Коррозионная стойкость

Стойки, короба, вал и направляющие из оцинкованной стали.

Ветроустойчивость

Устойчивость к высоким ветровым нагрузкам.

Жесткость конструкции

Стальные поперечные ребра круглого сечения обеспечивают жесткость конструкции и высокую ветровую устойчивость.

Перекрытие проемов больших размеров

Особая конструкция полотна и мощная автоматика позволяют перекрывать действительно большие проемы.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Цвета каркаса

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Цвета полотна

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Параметр	Показатель
Ширина проема, мм	1 800–5 800 (изготовление ворот шириной более 5 800 мм возможно по индивидуальному запросу)
Высота проема, мм	1 800–6 000 (изготовление ворот высотой более 6 000 мм возможно по индивидуальному запросу)
Притолока, мм	От 1 000
Пристенки, мм	От 250

1. Привод

2. Короб вала

3. Полотно

4. Ремень

5. Вставка прозрачная (окно/панель)

6. Вертикальная направляющая

7. Нижняя кромка полотна

Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина. Для ворот серии SDFB подготовка проема требует индивидуального расчета.

Накладнoй монтаж скоростных ворот.

	Вал из оцинкованной стали.
	Полотно.
	Блок управления.
	Фотоэлементы.
	Выносные фотоэлементы на столбиках и сигнальные лампы.

	При закрывании в случае прикосновения чувствительной нижней кромки к препятствию с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса.
	Артикул «Transmitter 4». Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.
	Артикул «DHRE-1». Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.
	Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.
	Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
	Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
	Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

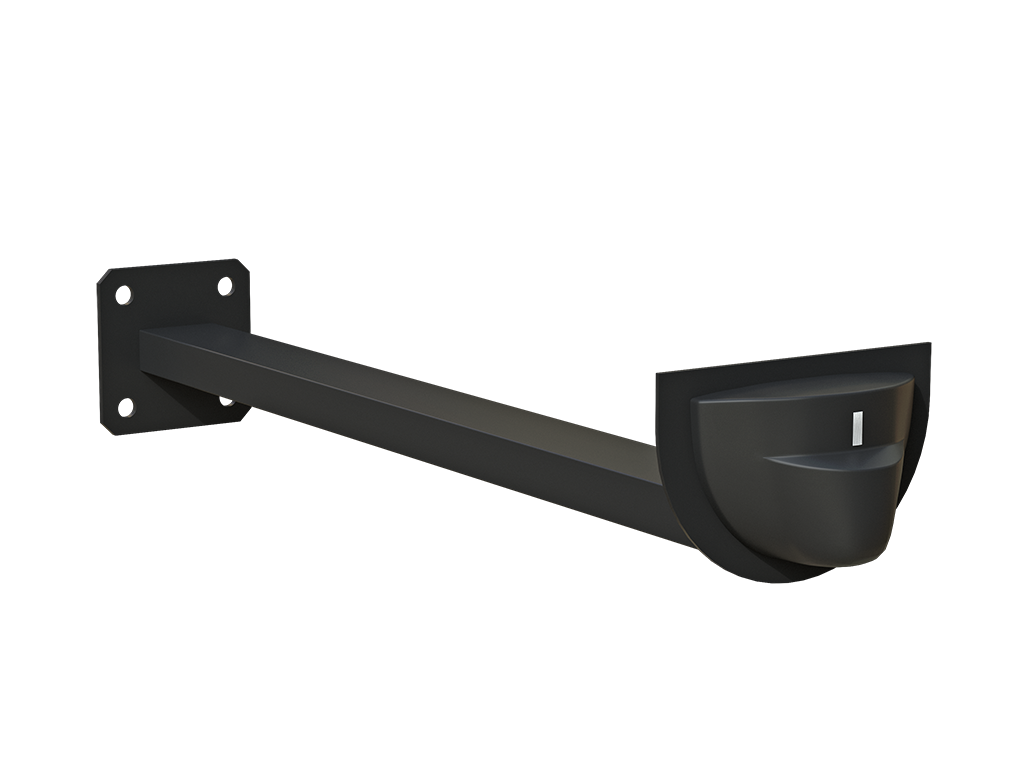

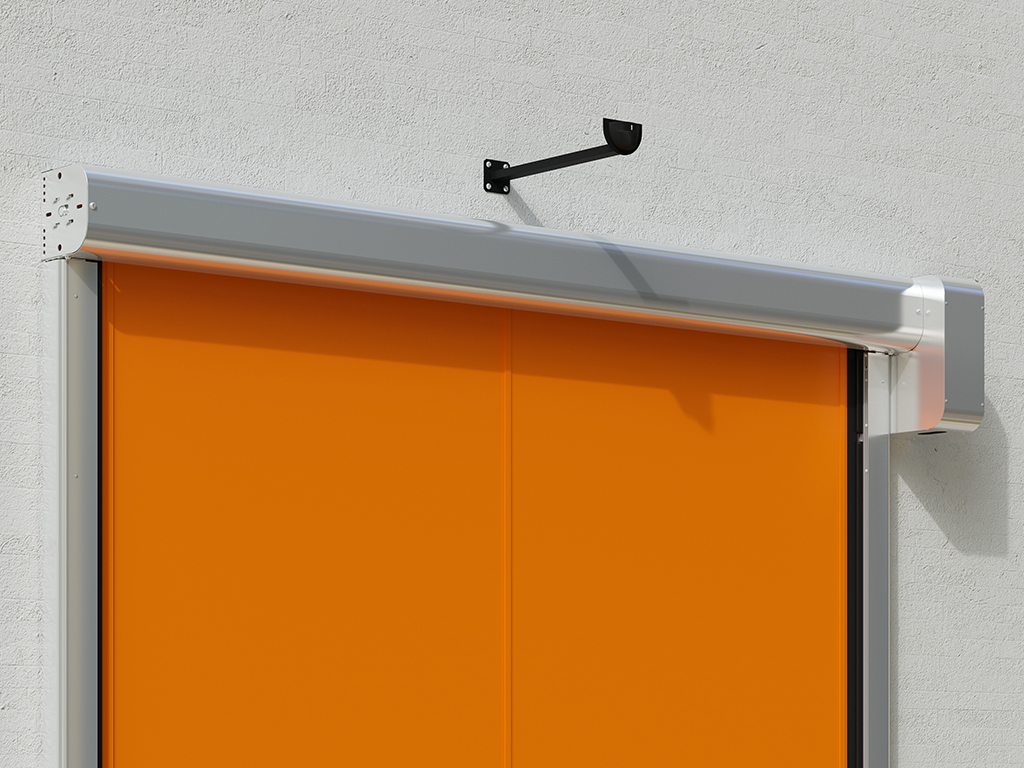

	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
	Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.
	Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.
	Артикул «DKH009». Большая кнопка управления скоростными воротами.
	Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.
	Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS2 (до 90)	Для ворот шириной до 12 000 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	Для ворот шириной до 5 000 мм
Ветровая нагрузка, км/ч	CLASS4	Для ворот шириной до 3 000 мм
Скорость открывания, м/с	До 1,0
Скорость закрывания, м/с	До 0,5
Диапазон рабочих температур, °С	-30…+50	При эксплуатации в температурном режиме -16...-30 °С нельзя установить прозрачные секции; опция "Профиль безопасности" недоступна.
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	1 000 000	Зависит от условий эксплуатации
Аварийное открытие	Возможно	В случае внештатного отключения питания открывание осуществляется при помощи подключения дополнительного внешнего источника питания. Также допускается механическое поднятие полотна ворот при помощи специализированной техники (вилочные погрузчики, комбилифты)

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Не допускайте загрязнения направляющей ПВХ-полотна.

4. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами
Длина, мм	Зависит от длины соcтавных частей ворот
Ширина, мм	640–705
Высота, мм	480–730

Покупателю предоставляется гарантия работоспособности скоростных складывающихся ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Скоростные складывающиеся ворота серии SPEEDFOLD SDF
Схема установки скоростных складывающихся ворот серии SPEEDFOLD SDF

Сертификат соответствия (скоростные ворота)
Сертификат соответствия (блоки управления)
Паспорт на скоростные складывающиеся ворота

Инструкция по монтажу и эксплуатации «Скоростные складывающиеся ПВХ-ворота серии SPEEDFOLD SDFS»
Блок управления DoorHan SERVO

	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
	Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
	Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Особенности

Горизонтальные стальные профили высокой прочности, увеличивающие жесткость полотна.

Устойчивость к высоким ветровым нагрузкам.

Надежная автоматика собственного производства.

Возможность установки различного опционального оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и т. д.

Основные технические характеристики


Количество циклов	1 000 000
Ширина проема, мм	1 800–5 800
Высота проема, мм	1 800–6 000
Притолока, мм	От 1 000
Пристенки, мм	От 250
