Скоростные рулонные ворота серии SPEEDROLL 2ST

ТИП ПРОДУКЦИИ: Стандартный

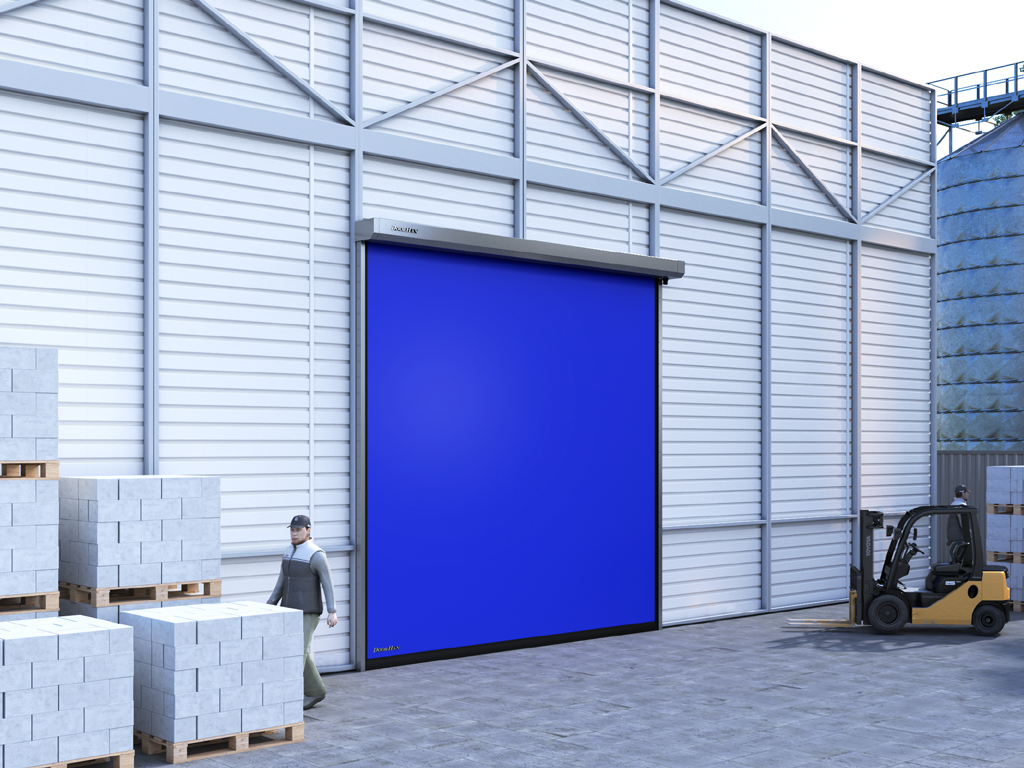

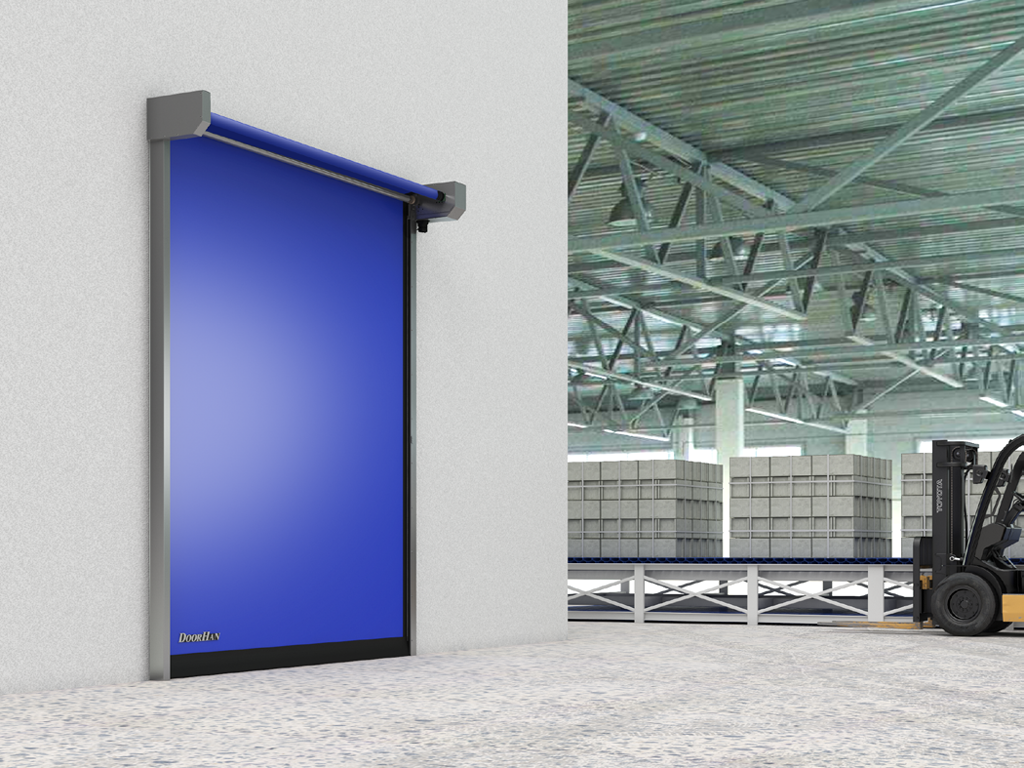

Скоростные рулонные ворота серии SPEEDROLL 2ST (PUSH-PULL) могут применяться в помещениях с повышенной ветровой нагрузкой, а также предназначены для установки на внутренние и наружные проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

Скоростные рулонные ворота серии SPEEDROLL 2ST (PUSH-PULL)

Вебинар «Обзор ассортимента скоростных рулонных ворот»

Вебинар «Обзор ограждений для охлаждаемых помещений»

Отзыв о продукции концерна DoorHan. Комплексная поставка складского оборудования. ТЦ «Макси», г. Киров

Отзыв о продукции концерна DoorHan. Комплексное решение. Азовская кондитерская фабрика, г. Азов

Отзыв о продукции концерна DoorHan. Комплексная поставка оборудования. Распределительный центр, г. Тюмень

!!!!!

Высокоскоростные ворота

Высокая скорость открывания — до 2,5 м/с.

Возможность автоматизации

Надежная автоматика собственного производства.

Дополнительные опции

Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода, стоек, полотно с утеплителем.

Морозостойкость

Стабильная работа в морозильных камерах при температурах вплоть до -30 °С.

Ветроустойчивость

Устойчивость к высоким ветровым нагрузкам.

Самовосстановление

При случайном ударе по полотну оно автоматически заправляется обратно в направляющие в последующем цикле закрывания.

Герметичность

Значительное увеличение степени герметизации проема.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Цвета каркаса

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Цвета полотна

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Параметр	Показатель
Ширина проема, мм	2 000–5 000
Высота проема, мм	2 000–5 000
Притолока, мм	От 570
Пристенки, мм	От 525/570 (сторона без привода/сторона с приводом)

1. Электрический привод

2. Вал привода

3. Вал намотки полотна

4.1. Полотно ворот (однослойное)

4.2. Полотно ворот (утепленное)

5. Вставка прозрачная (окно/панель — для однослойного полотна)

6. Стойка с направляющей для движения полотна

7. Нижняя кромка полотна

8. Фотоэлемент

9. Блок управления

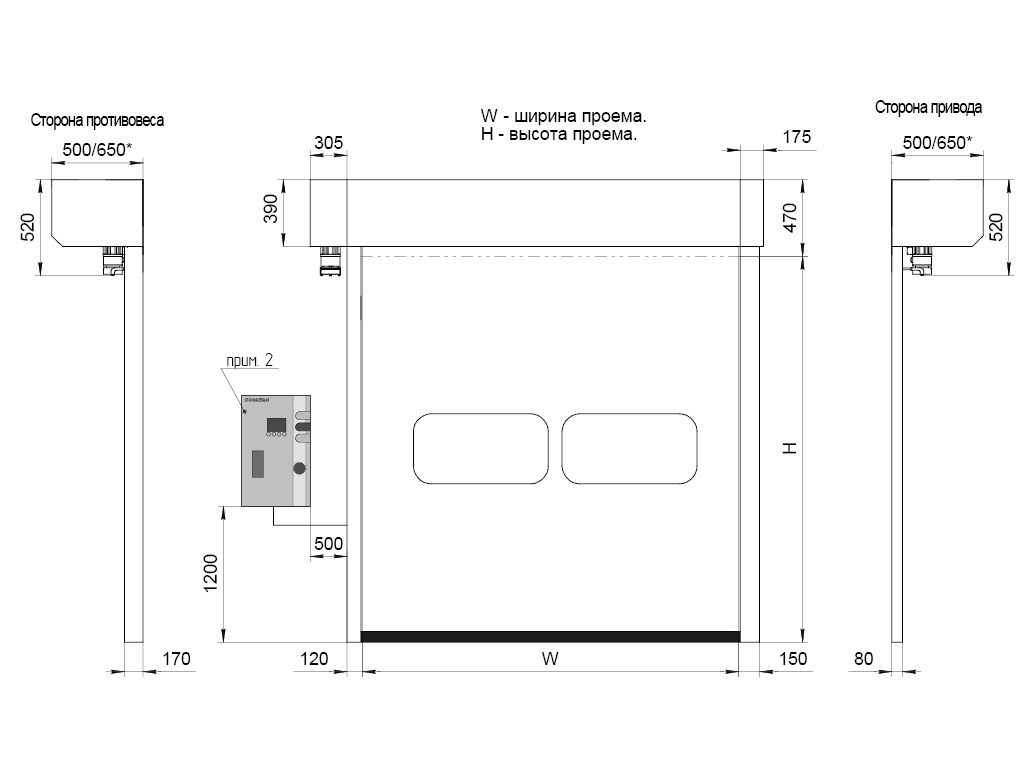

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).

B – ширина проема (расстояние от левого края до правого края проема).

H – высота проема (расстояние от пола до верха проема).

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

L– глубина верхней части ворот (расстояние от стены до препятствия).

Требования к строительному объекту

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

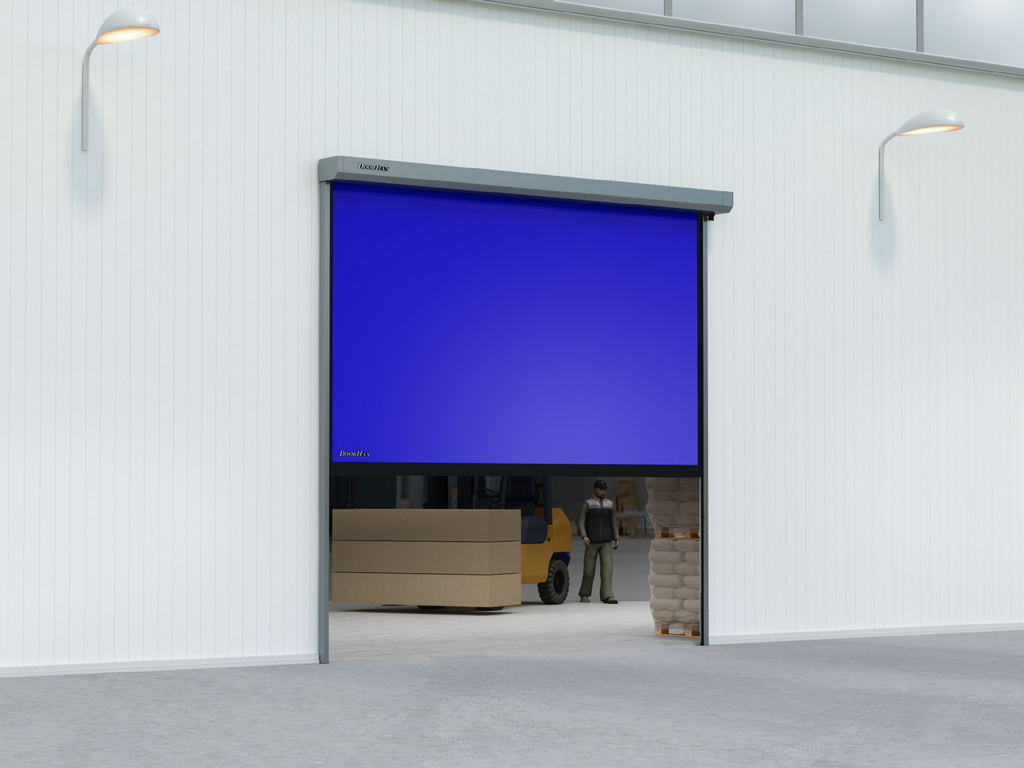

Накладной монтаж скоростных воpот.

Привод сбоку.

Параметры скоростных рулонных ворот

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 000–5 000
H, мм Высота проема	2 000–5 000

	Механизм самовосстановления полотна.
	Вал привода и вал намотки полотна.
	Стойка с направляющей (направляющая из экструдированного полиэтилена).
	Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².

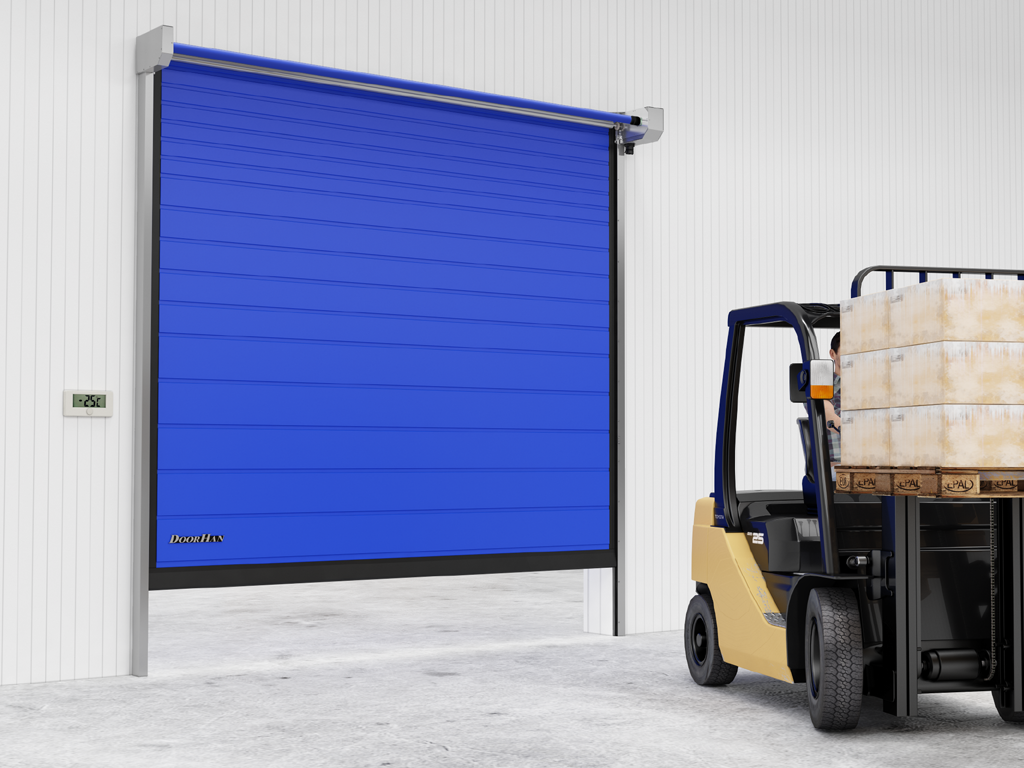

	Утепленное полотно (при эксплуатации ворот в отрицательной температуре).
	Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.
	Фотоэлементы устанавливаются на высоте 500 мм от уровня пола.

	Система подогрева привода и стоек.
	При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

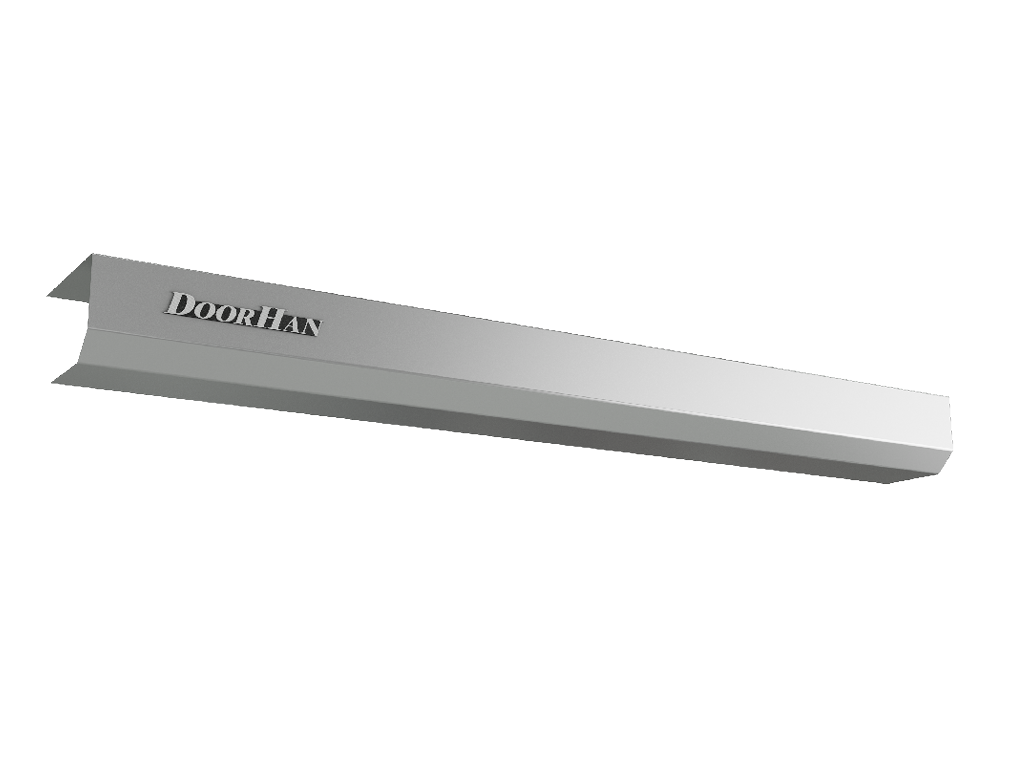

	Кожух короба (для ворот высотой 2 500 мм и ниже при эксплуатации на улице и в помещении кожух короба входит в базовую комплектацию).
	Артикул «Transmitter 4». Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.
	Артикул «DHRE-1». Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.
	Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.
	Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
	Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
	Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
	Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.
	Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.
	Артикул «DKH009». Большая кнопка управления скоростными воротами.
	Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.
	Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	До 140	Для ворот 3 000 × 3 000 мм
Ветровая нагрузка, км/ч	До 120	Для ворот 4 000 × 4 000 мм
Ветровая нагрузка, км/ч	До 100	Для ворот 5 000 × 5 000 мм
Скорость открывания, м/с	До 2,5
Скорость закрывания, м/с	До 2,5
Диапазон рабочих температур, °С	-30…+50	При использовании системы обогрева стоек и привода. При эксплуатации в температурном режиме -16…-30 °С в конструкцию ворот невозможно установить прозрачные секции (окно/панель) и выбрать опцию «Профиль безопасности»
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000

Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

Ручное открывание и закрываие ворот производится с помощью воротка.

Не допускайте загрязнения направляющей ПВХ-полотна.

Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом. Она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п. После удара по полотну оно автоматически заправляется обратно в направляющие в последующем цикле закрывания.

Упаковка в дерево	Характеристики упаковки
Состав	Пузыpчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Зависит от длины составных частей ворот
Ширина, мм	Зависит от ширины составных частей ворот
Высота, мм	Зависит от высоты составных частей ворот

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такoе же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Для ворот высотой 2 500 мм и ниже при эксплуатации на улице и в помещении кожух короба входит в базовую комплектацию. В других случаях установка кожуха опциональна.

Скоростные рулонные ворота SPEEDROLL 2ST (PUSH-PULL)
Схема установки скоростных рулонных ворот SPEEDROLL 2ST (PUSH-PULL)

Сертификат соответствия (скоростные ворота)
Паспорт на скоростные рулонные ворота
Сертификат соответствия (блоки управления)

Скоростные рулонные ворота серии SPEEDROLL 2ST (PUSH-PULL)
Блок управления DOORHAN SERVO
Сервисная книжка скоростных рулонных ворот

	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
	Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
	ртикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Особенности

Высокая скорость открывания — до 2,5 м/с.

Надежная автоматика собственного производства.

Возможность установки различного опционального оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и т. д.

Стабильная работа при значительных отрицательных температурах.

Устойчивость к высоким ветровым нагрузкам.

Значительное увеличение степени герметизации проема.

Основные технические характеристики


Количество циклов	1 500 000
Ширина проема, мм	2 000–5 000
Высота проема, мм	2 000–5 000
Притолока, мм	От 450 до 650
Пристенки, мм	От 250/350 (сторона без привода/сторона с приводом)
