ТИП ПРОДУКЦИИ: Стандартный
Скоростные рулонные ворота серии SPEEDROLL SDO предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

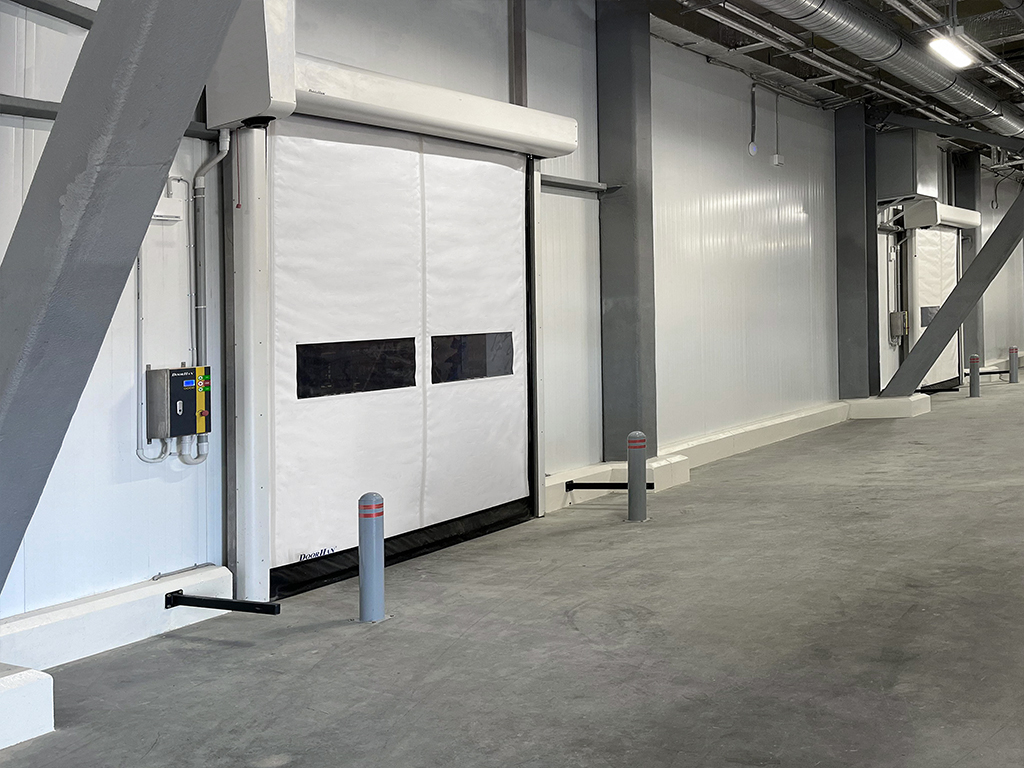

Общий вид скоростных рулонных ворот
Видео
Зона применения Печать раздела
Складские комплексы. Промышленные объекты
Преимущества Печать раздела
Высокоскоростные ворота
Высокая скорость открывания — до 2,5 м/с.
Возможность автоматизации
Надежная автоматика собственного производства.
Дополнительные опции

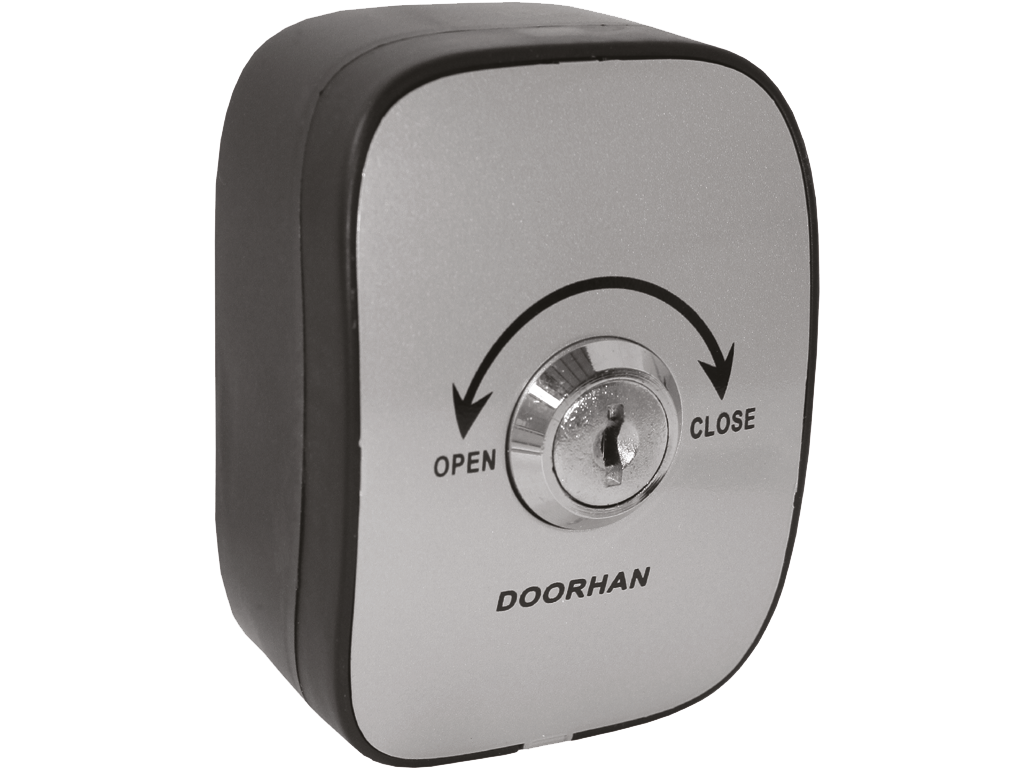

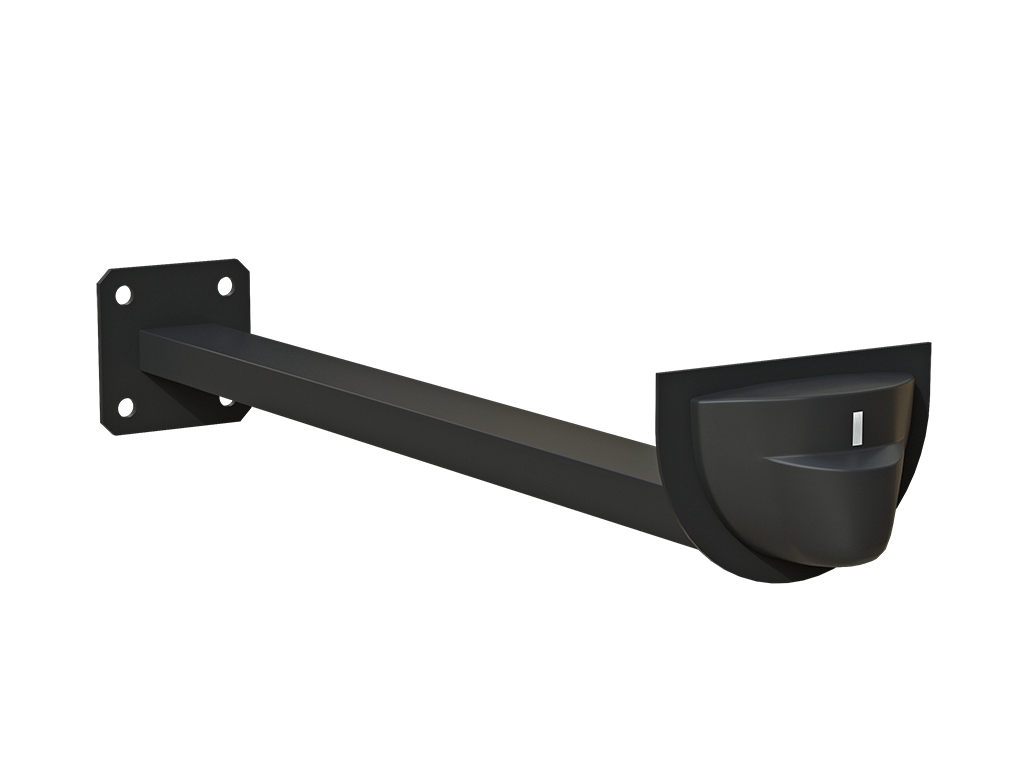

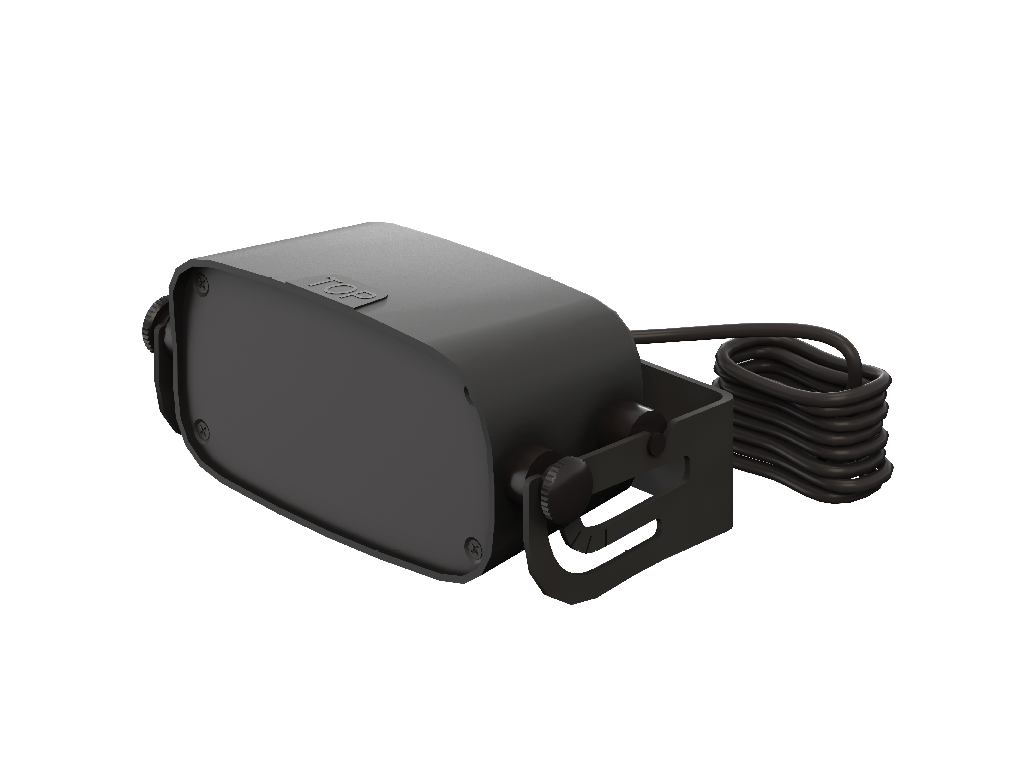

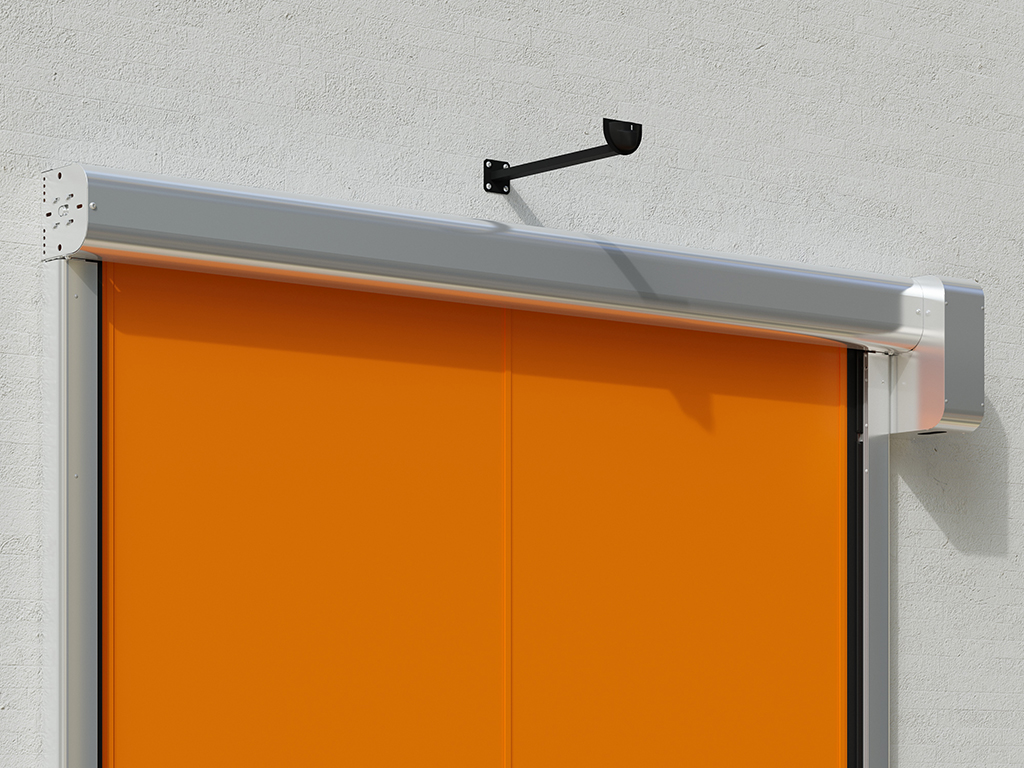

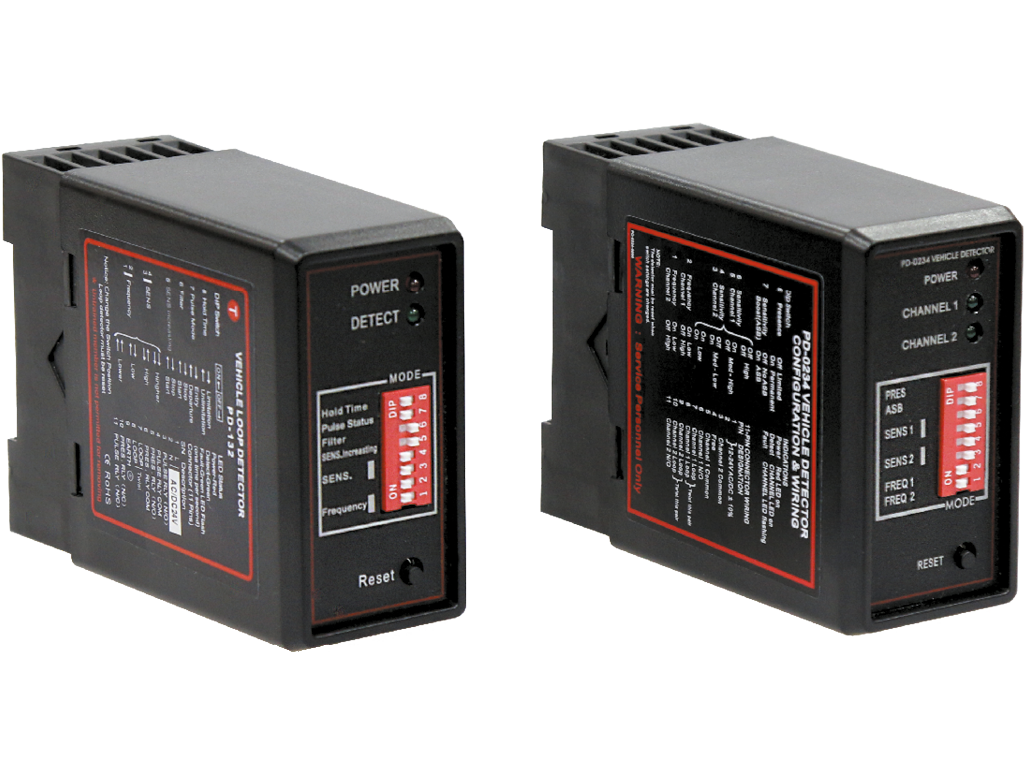

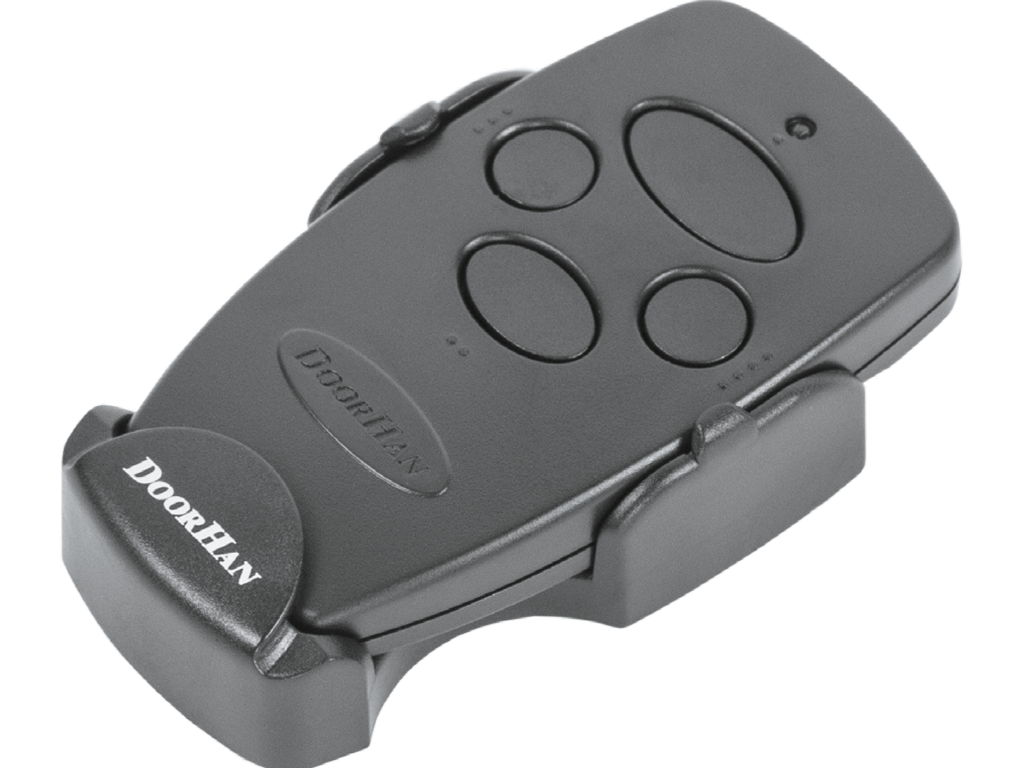

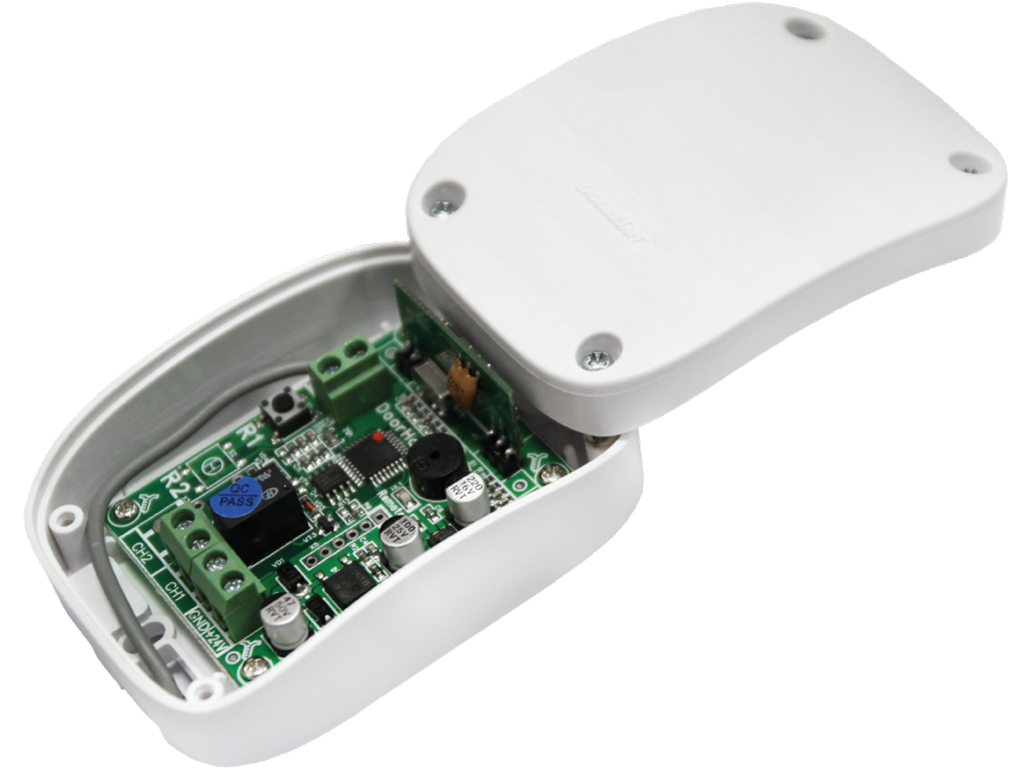

Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.
Морозостойкость
Стабильная работа при значительных отрицательных температурах.
Расширенная базовая комплектация
Комплекс устройств безопасности в базовой комплектации.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Тип поверхности
Каркас ворот окрашенный из стали
Цвета каркаса
RAL 9003 (белый)
RAL 9006 (серебристый)
.jpg)
RAL 9005 (черный)
.jpg)
RAL 1013 (жемчужно-белый)
.jpg)
RAL 6005 (зеленый)
.jpg)
RAL 8017 (коричневый)
.jpg)
RAL 3005 (красный)
.jpg)
RAL 5005 (синий)
.jpg)
RAL 7038 (серый)
Цвет полотна
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 1 200 до 5 700 |
| Высота проема, мм | от 1 800 до 5 800 |
| Притолока, мм | от 450 |
| Пристенки, мм | от 225 |
Конструкция Печать раздела
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движениия полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления

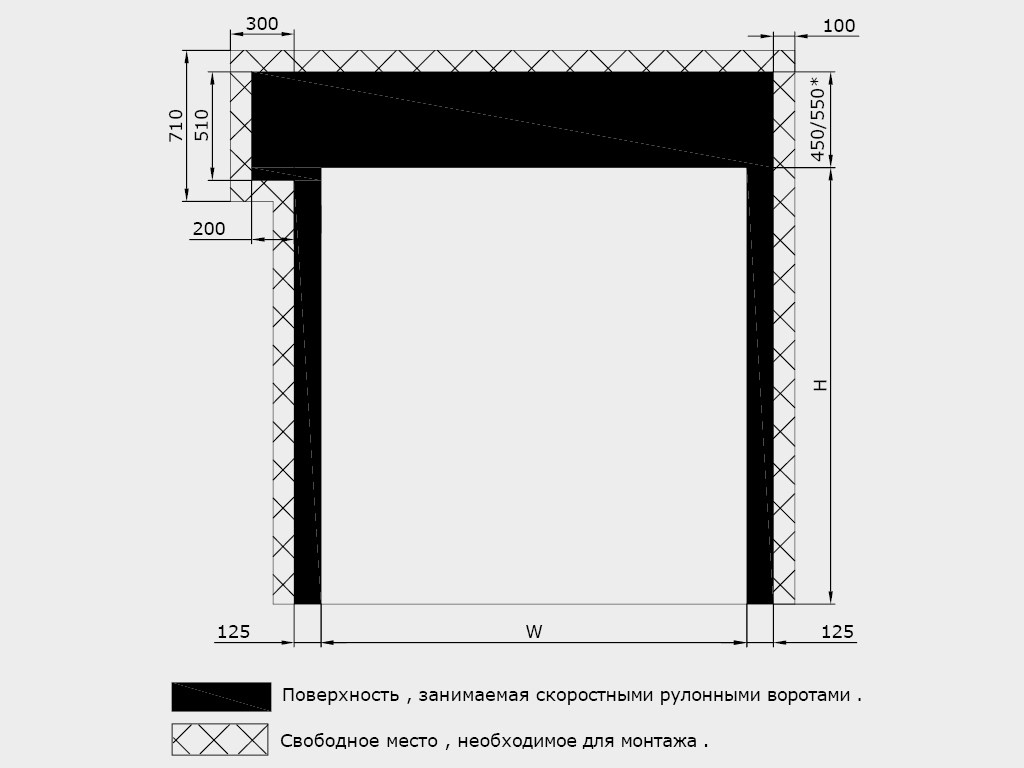

Подготовка строительного объекта Печать раздела
Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
Способы монтажа Печать раздела
 |

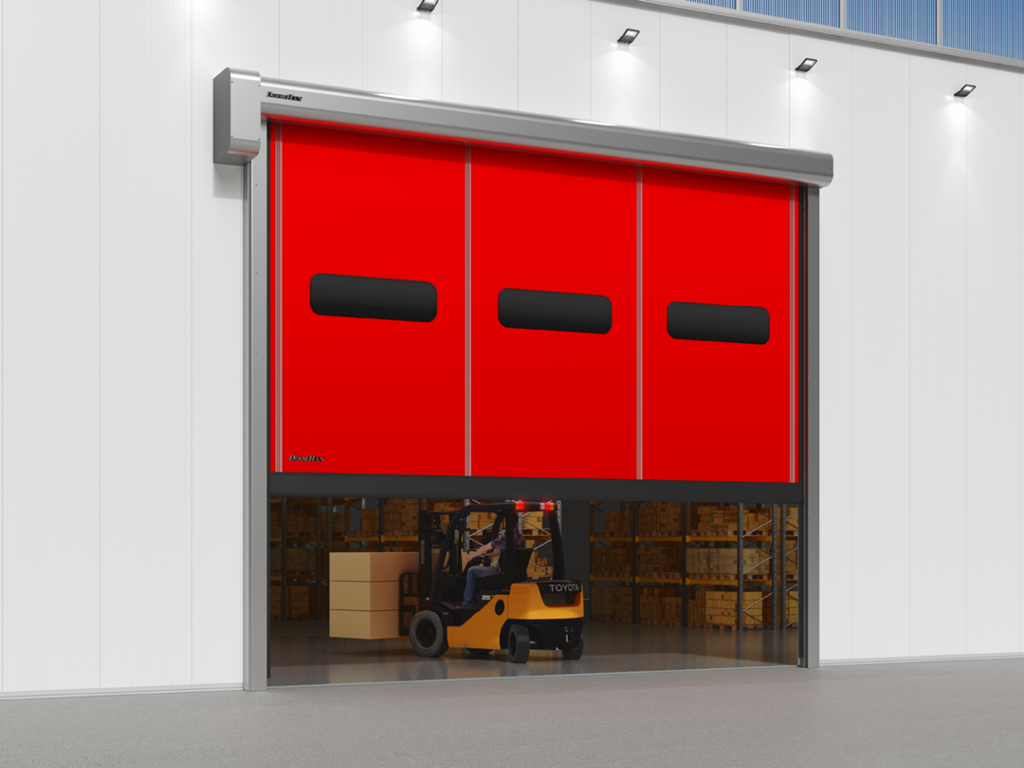

Накладнoй монтаж скоростных ворот |
Стандартные конструктивные решения Печать раздела
 |

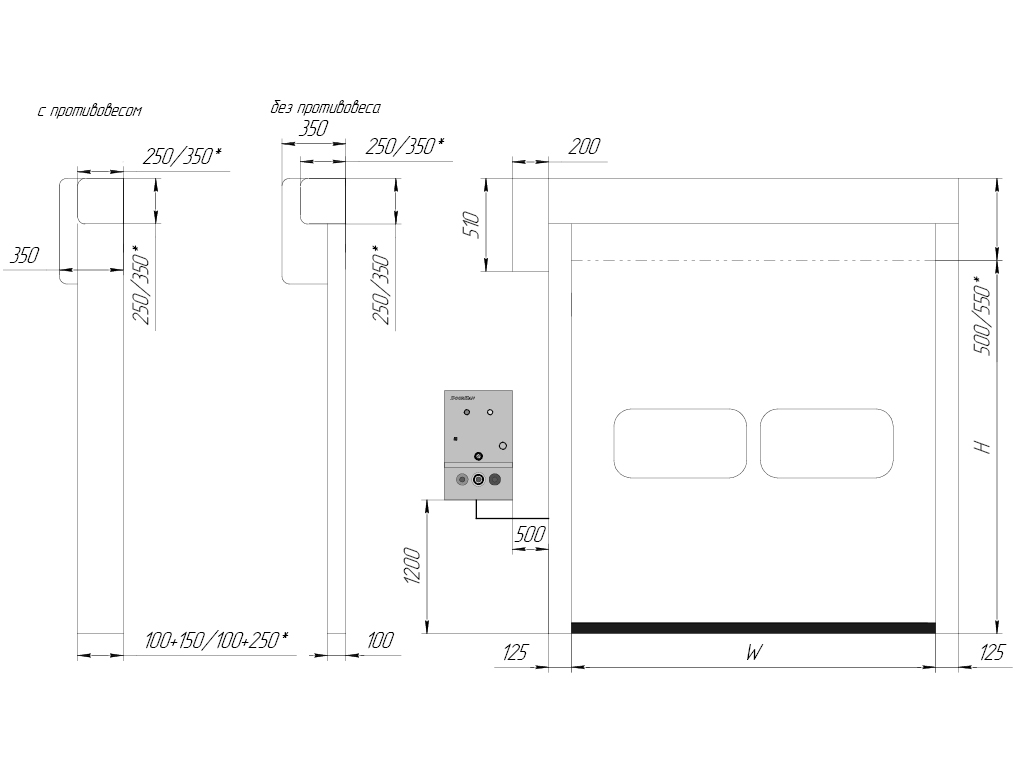

Общий вид ворот с приводом сбоку (привод слева / привод справа; с противовесом / без противовеса) |
Параметры проема для данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
 |

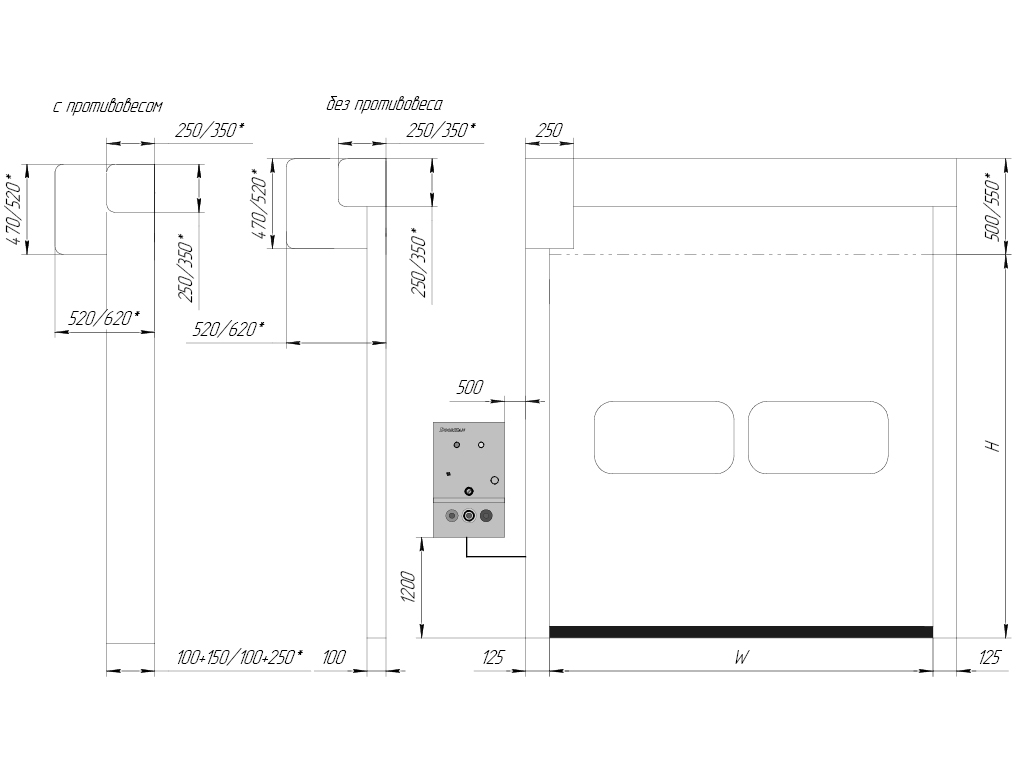

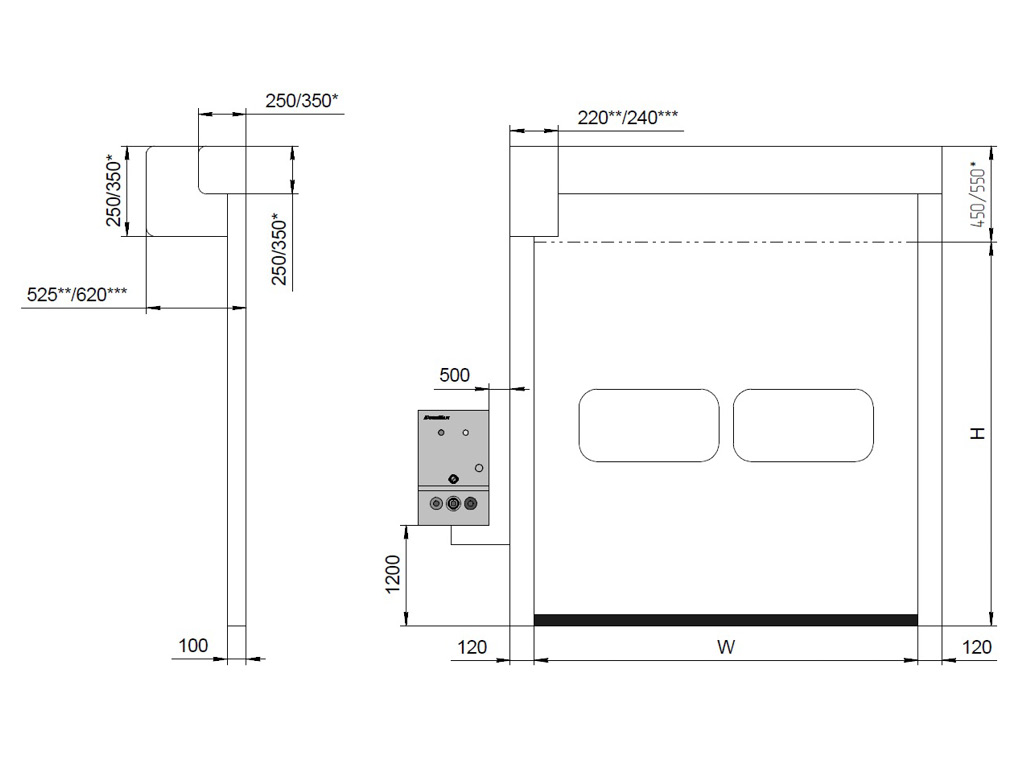

Общий вид ворот с приводом спереди (спереди слева / спереди справа; с противовесом / без противовеса) |
Параметры проема для данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 1 600 до 5 700 |
| H, мм Высота проема | от 1 800 до 5 800 |
Базовая комплектация Печать раздела
 |

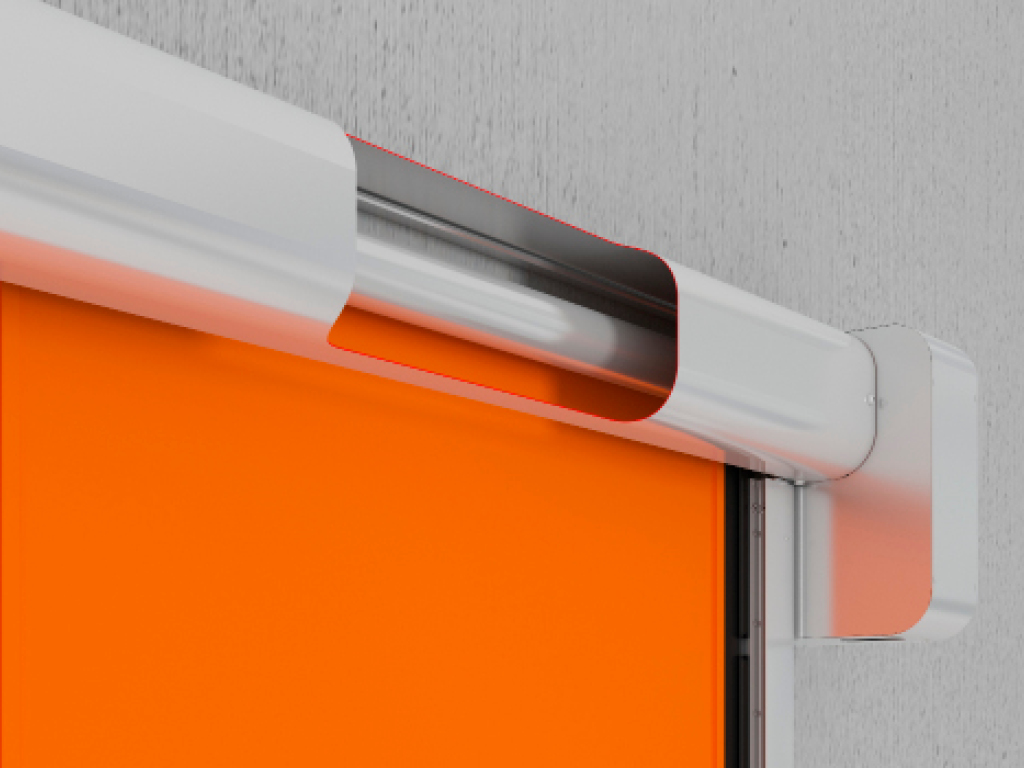

Стойки и короба из оцинкованной стали |
 |
Вал из оцинкованной стали диаметром 90/130 мм |
 |

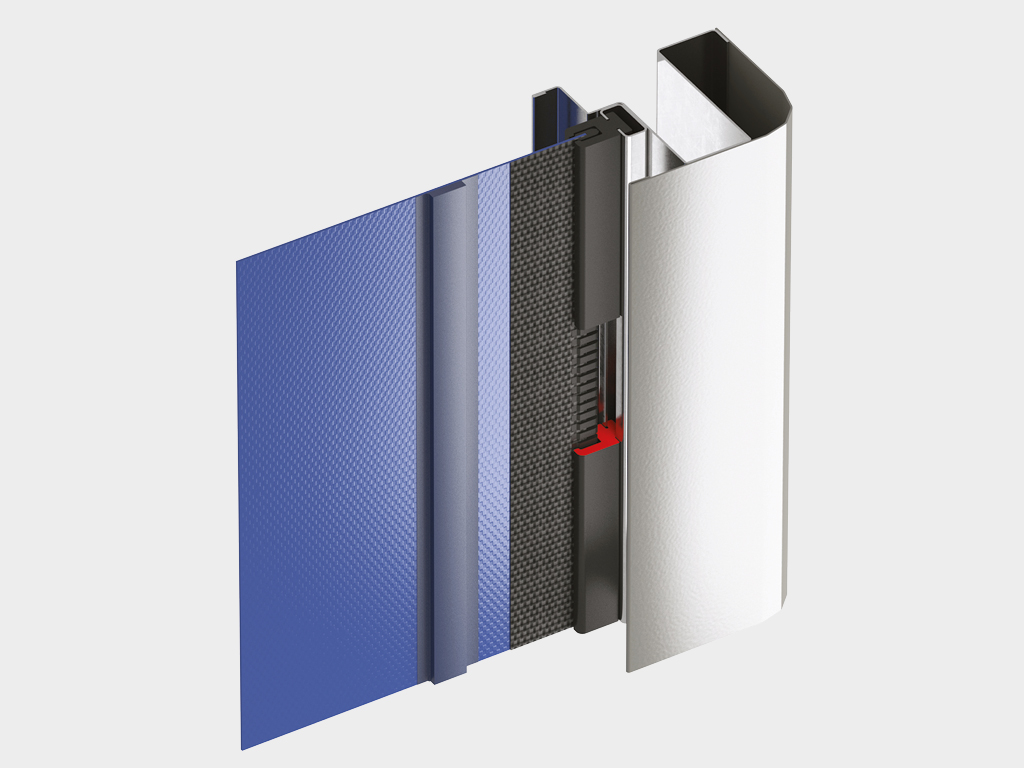

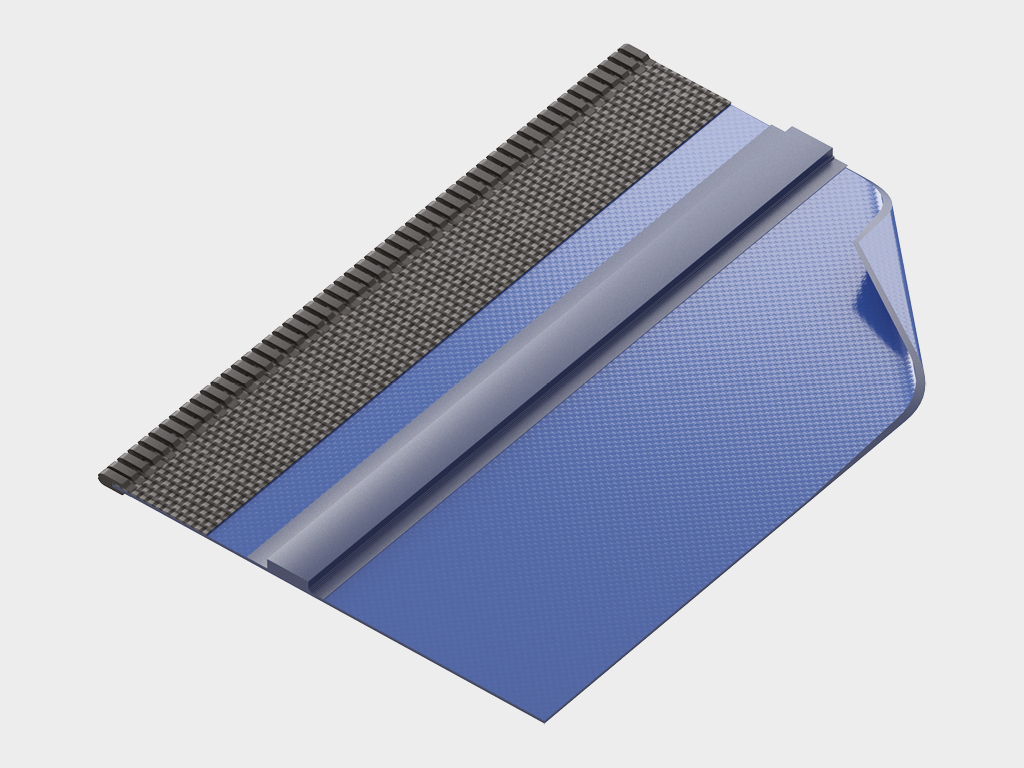

Направляющие — экструдированный полиэтилен |
 |
Полотно — непрозрачный армированный ПВХ плотностью 900–1 200 г/м² |
 |

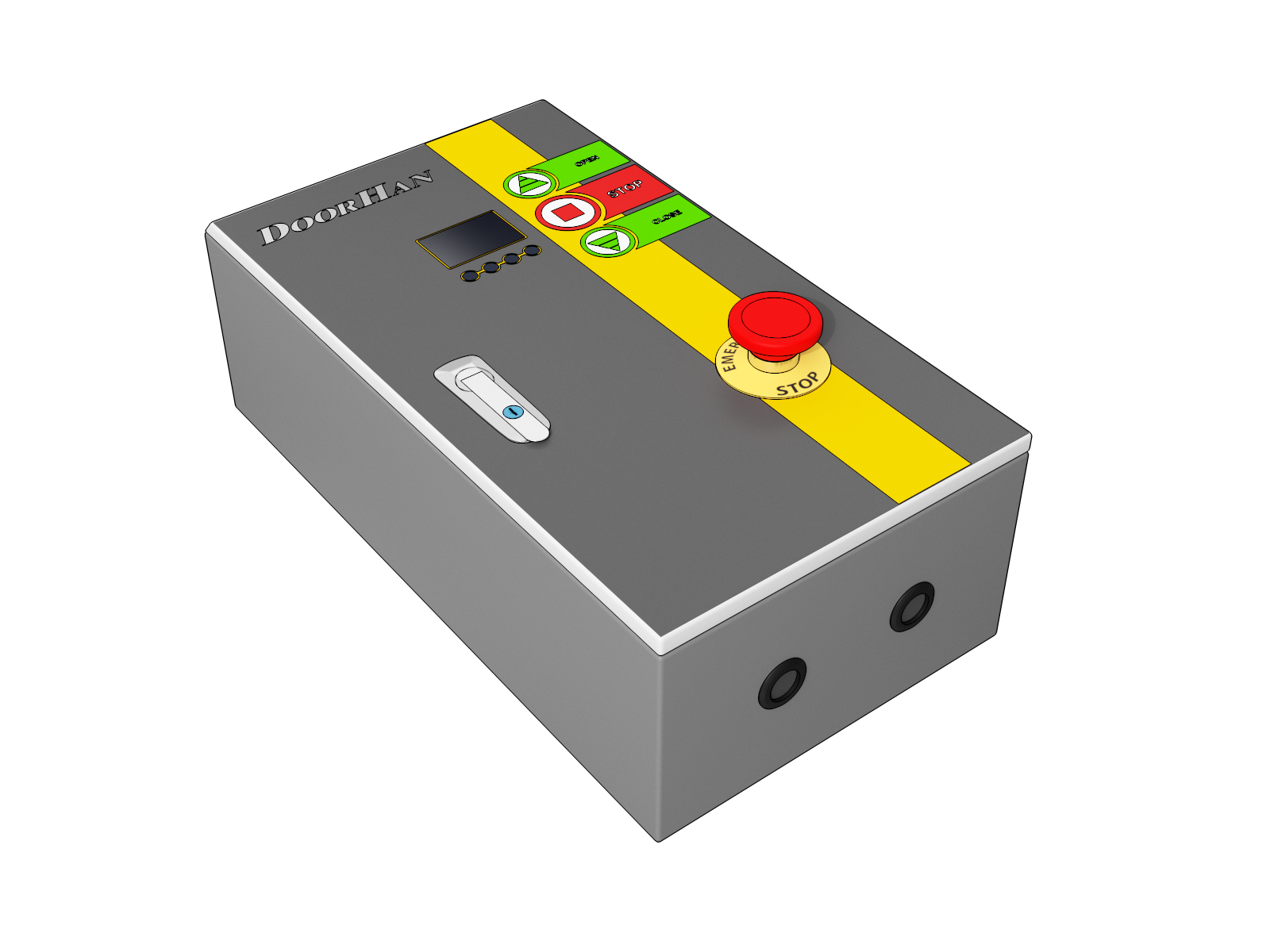

Блок управления — корпус стальной окрашенный 300 × 400 × 150 мм; класс защиты — IP54; с частотным преобразователем |
 |

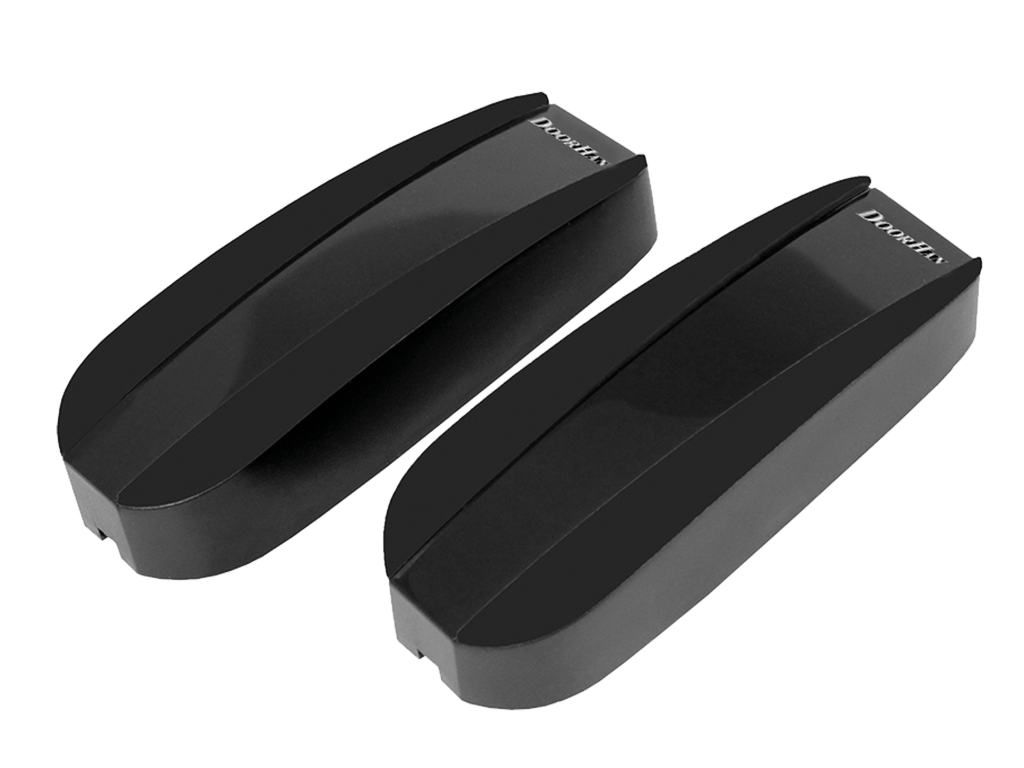

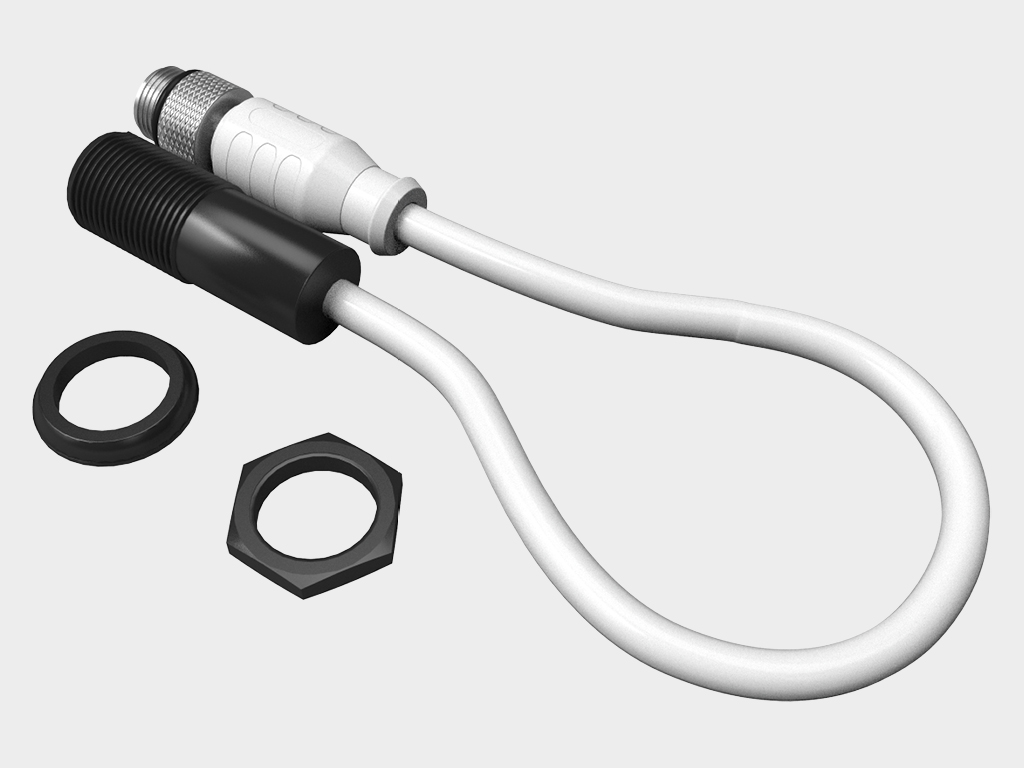

Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании |
 |

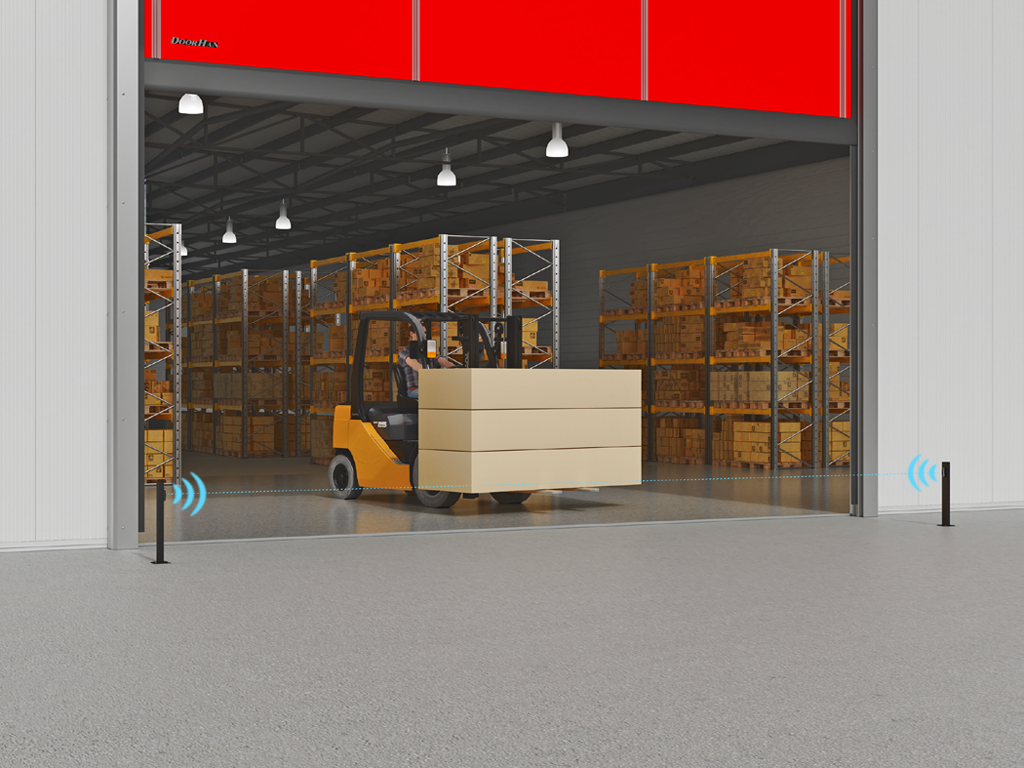

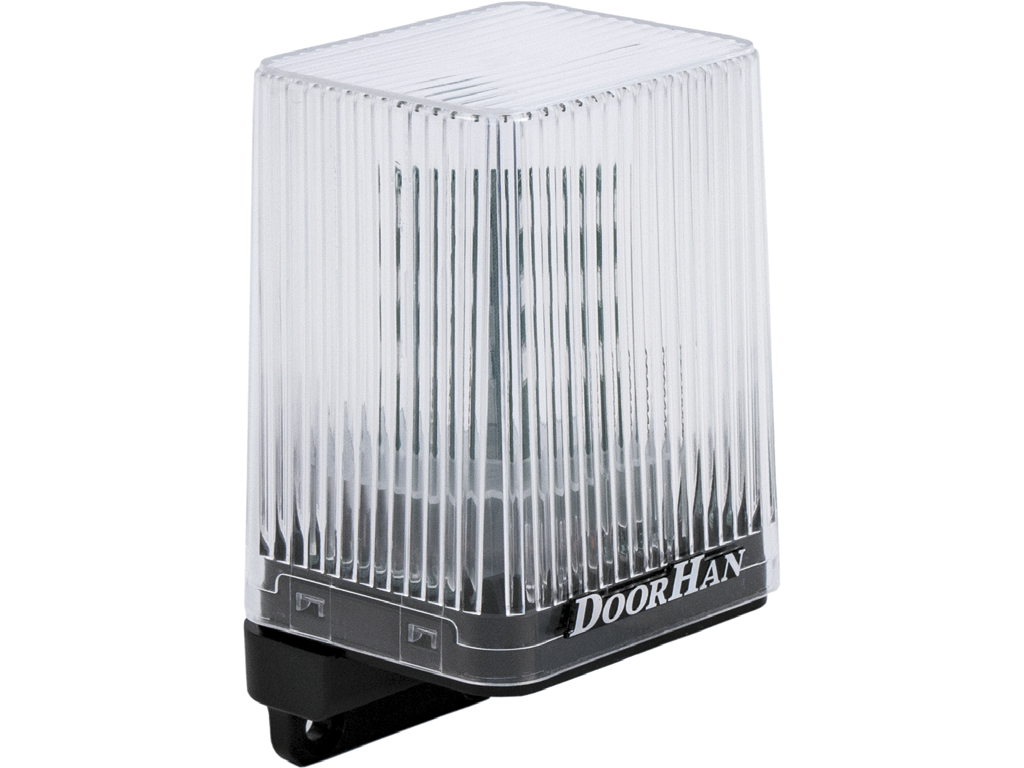

Выносные фотоэлементы на столбиках и сигнальные лампы |
Дополнительная комплектация Печать раздела
|
Корпус блока управления из нержавеющей стали AISI304 |
 |

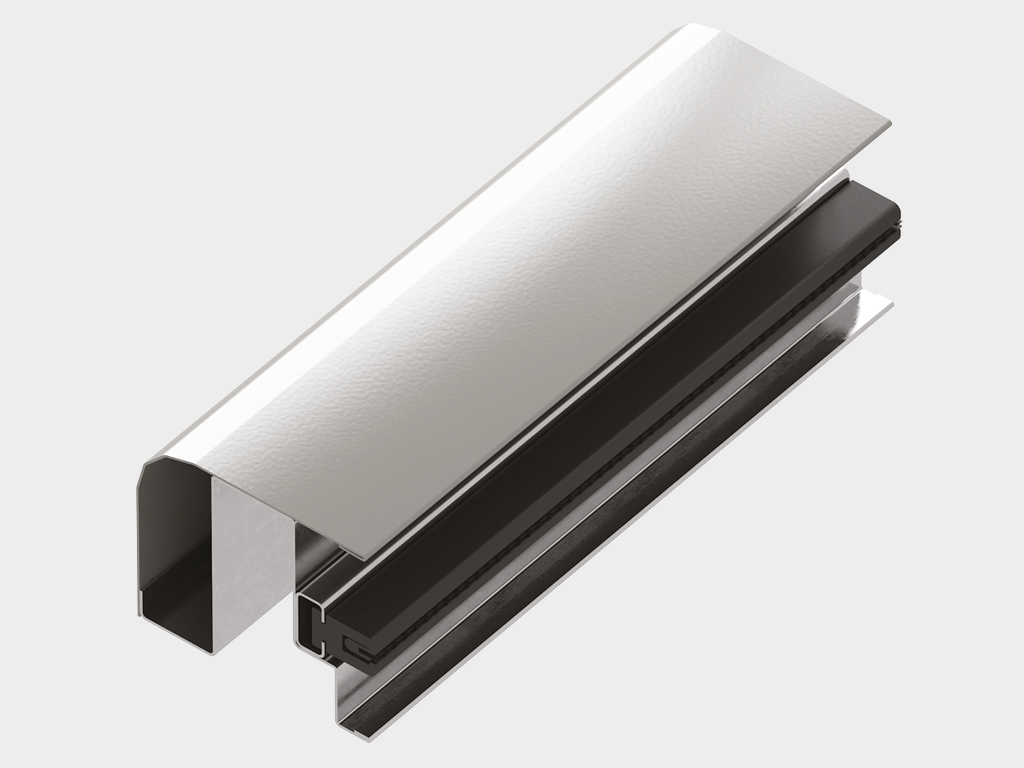

Подогрев привода и стоек |
 |

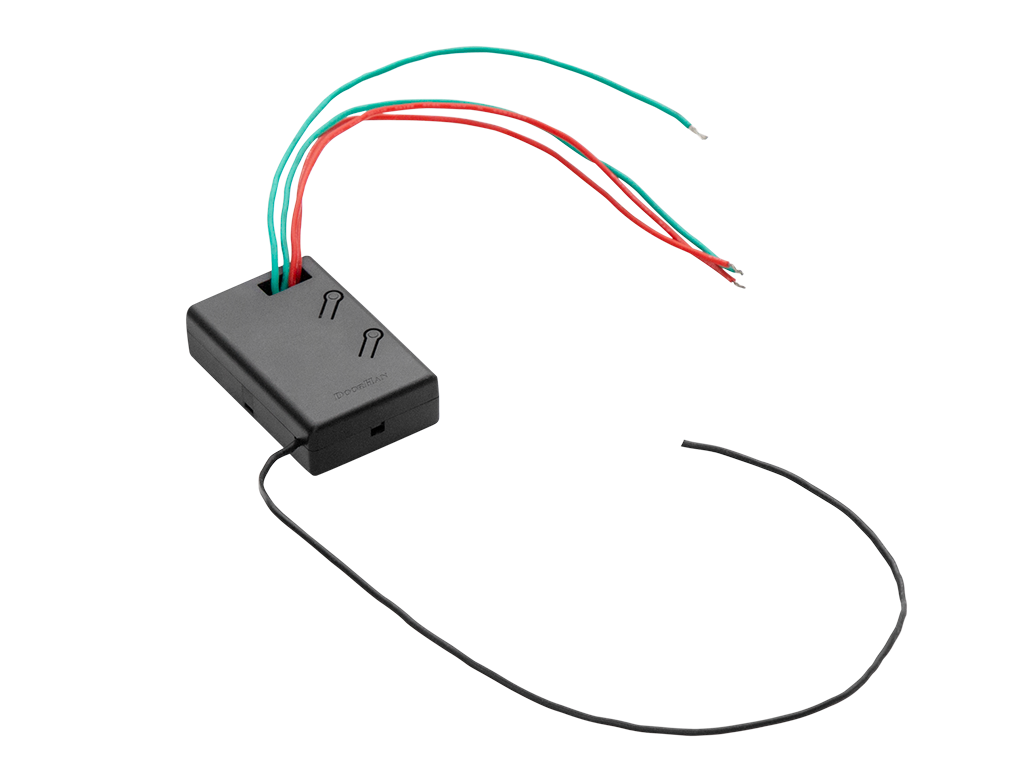

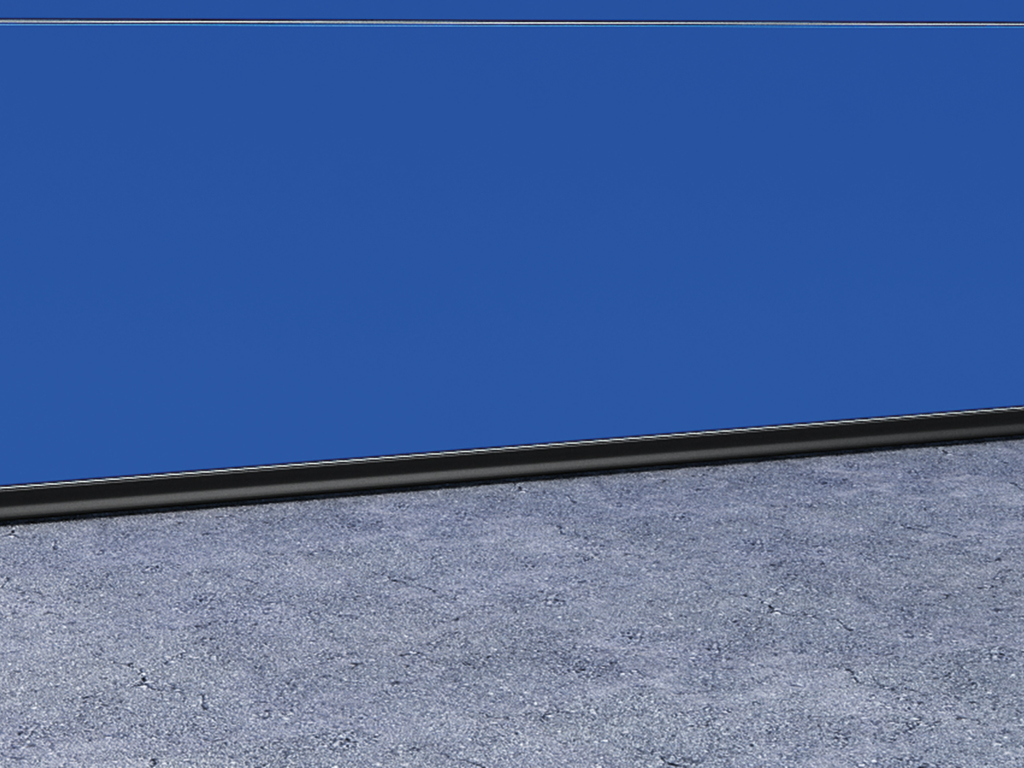

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 5 000 × 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS1 (до 82) | для ворот до 6 000 × 6 000 мм |
| Скорость открывания, м/с | 2,0 | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | для ворот до 5 000 × 5 000 мм |
| Скорость открывания, м/с | 1,0 | для ворот до 6 000 × 6 000 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | -30...+50 | при использовании системы подогрева стоек и привода; при эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В/50 Гц | однофазное |
| Напряжение питания, В | 380 В/50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
Условия эксплуатации продукции Печать раздела
Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как:
- здания, расположенные на морских побережьях или в горах;
- многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов;
- производства с мощной приточно-вытяжной вентиляцией;
- в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
- здания, расположенные на морских побережьях или в горах;
- многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов;
- производства с мощной приточно-вытяжной вентиляцией;
- в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Для ворот, установленных снаружи здания и использующихся при температурах ниже -15 °C, не допускается эксплуатация полотна с окнами.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, все закреплено хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
