ТИП ПРОДУКЦИИ: Стандартный
Технические одностворчатые двери отличаются высокими эксплуатационными характеристиками, надежностью и долговечностью. Они предназначены для перекрытия внутренних проемов, поставляются собранными и готовыми к монтажу, могут быть изготовлены с открыванием в правую или левую сторону, глухими или с остеклением. Сфера применения: в торговых павильонах, в кабинетах школ, больниц, детских садов и т. д.
Видео
Зона применения Печать раздела

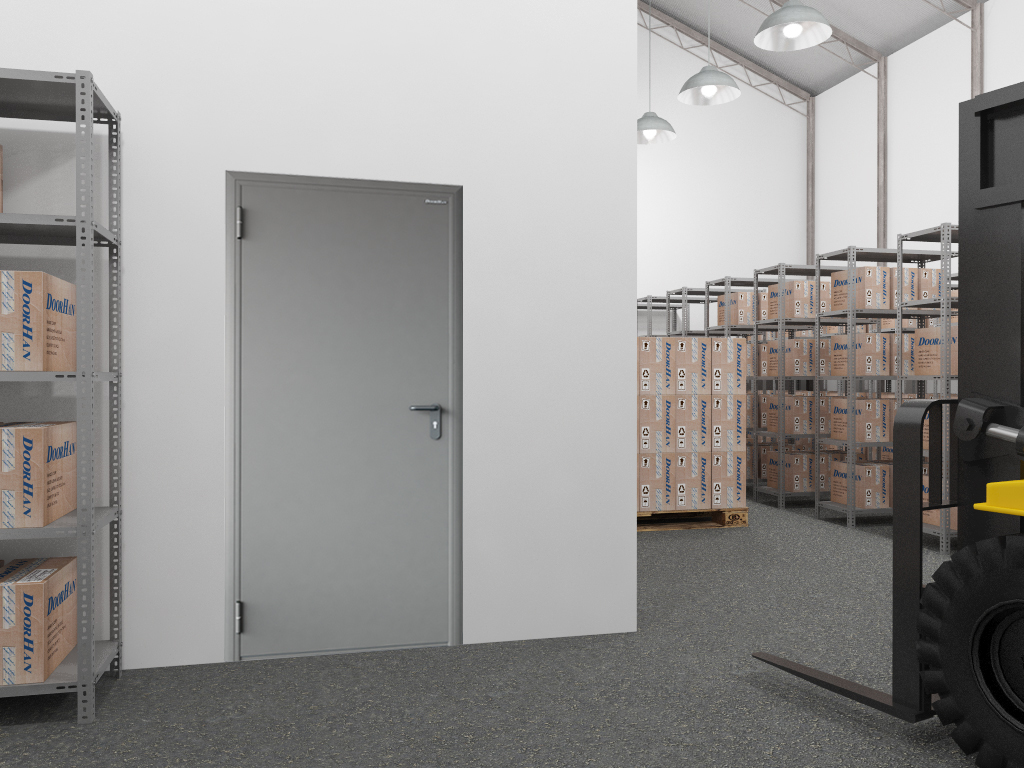

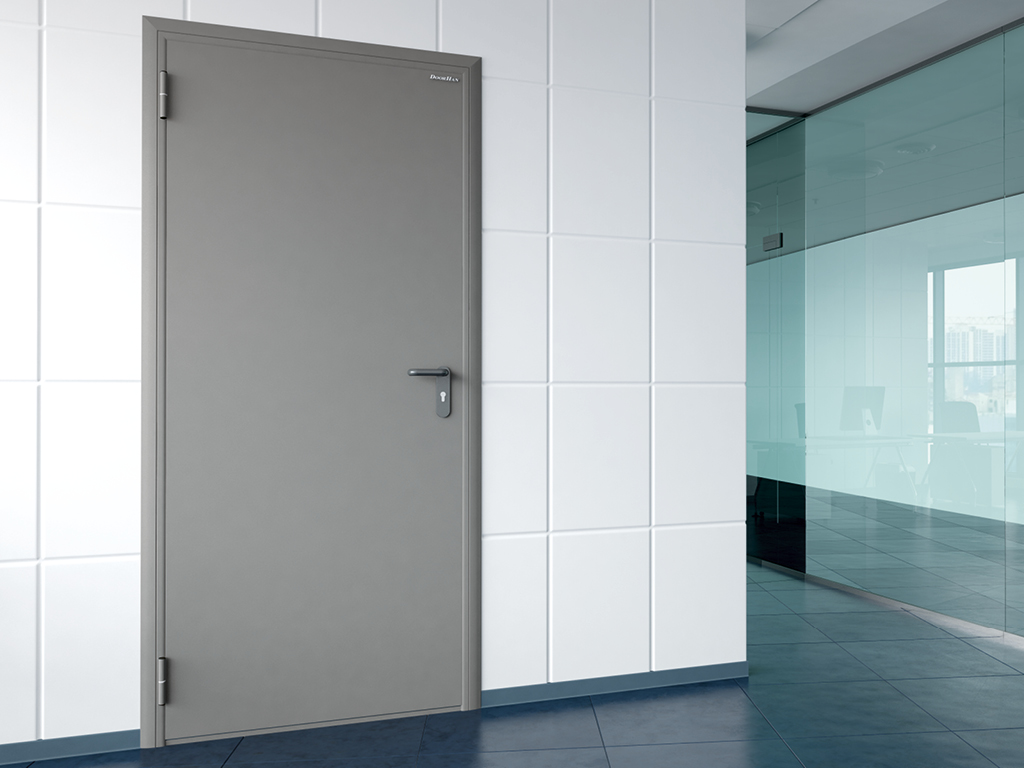

Входная внутри помещения

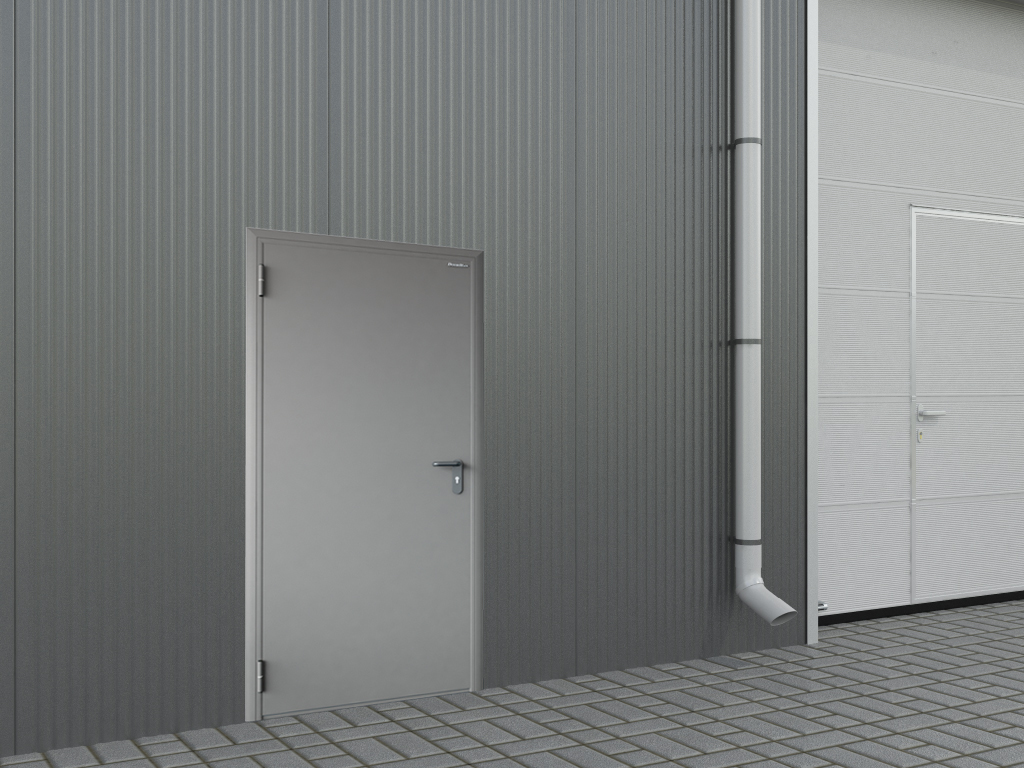

Входная с улицы
Преимущества Печать раздела
Запатентованная технология производства
Полотно дверей производится из оцинкованной стали по бесшовной технологии — без сварных соединений.
Коррозионная стойкость
Высокопрочное полотно типа «сэндвич» толщиной 60 мм и рама из оцинкованной холоднокатаной стали обладают высокой коррозионной стойкостью.
Дверное полотно высокой прочности
Беспустотное заполнение негорючей минераловатной плитой высокой плотности 130 кг/м³ обеспечивает прочность и надежность дверного полотна.
Разнообразие вариантов исполнения
Двери могут быть изготовлены глухими и остекленными, с открыванием в правую или левую сторону, с возможностью установки различного дополнительного оборудования (остекления, доводчика, антивандальной накладки, ручки «антипаника», вентиляционной решетки).
Разные виды дверной коробки
Два вида дверной коробки внутреннего открывания: для врезного и накладного монтажа, позволяют учесть все конструктивные особенности проема помещения.
Съемный стальной порог
Съемный стальной порог создает дополнительную шумо- и дымоизоляцию, обеспечивая плотный притвор в нижней части двери. В случае особых требований к помещениям и зданиям определенного функционального назначения (для маломобильных групп населения) может быть демонтирован
Надежное покрытие
Атмосферостойкое порошковое покрытие серого цвета (RAL 7035) с текстурой «шагрень». Возможна покраска в любой цвет по карте RAL по индивидуальному запросу.
Расширенная базовая комплектация
В базовую комплектацию входят универсальный односистемный замок под цилиндр для противопожарных дверей (механизм «ключ-ключ»), подпружиненная стальная ручка с негорючим покрытием «нейлон».
Высокое качество продукции
От разработчика национального стандарта ГОСТ 31173-2016 «Блоки дверные стальные. Технические условия».
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн полотна снаружи
Шагрень
Дизайн полотна изнутри
Шагрень
Цвет полотна
Стандартный цвет — RAL 7035 (серый)
В любой цвет по карте RAL
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Размер дверного блока, B x H, мм | 680 × 2 050 |
| Размер дверного блока, B x H, мм | 780 × 2 050 |
| Размер дверного блока, B x H, мм | 880 × 2 050 |
| Размер дверного блока, B x H, мм | 980 × 2 050 |
| Размер дверного блока, B x H, мм | 1 080 × 2 050 |
Размеры проема Печать раздела

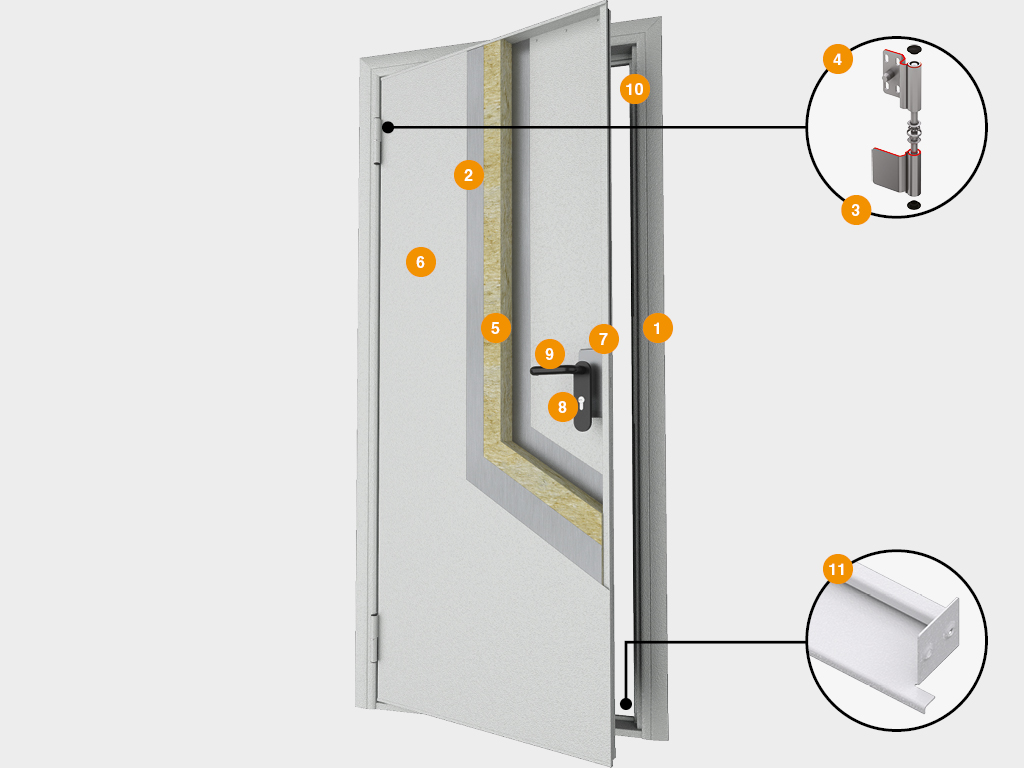

Конструкция Печать раздела
1. Дверная коробка
2. Дверное полотно
3. Стальные петли
4. Противосъемные штыри
5. Наполнение и утепление
6. Порошковое покрытие
7. Универсальный противопожарный замок под цилиндр
8. Цилиндровый механизм «ключ-ключ»
9. Подпружиненная стальная ручка с негорючим покрытием «нейлон»
10. Уплотнитель
11. Съемный стальной порог
Подготовка строительного объекта Печать раздела
H × B — размер строительного проема.
H1 × B1 — размер дверного блока.
H2 × B2 — размер в свету.
В случае с нестандартным размером дверного блока, световой проем рассчитывается по формуле:
B2 × H2 = (B1 - 112) × (H - 90) — при открывании двери на 180°;
B2 × H2 = (B1 - 200) × (H - 90) — при открывании двери на 90°.
ПОДГОТОВКА СТРОИТЕЛЬНОГО ПРОЕМА
Демонтируйте старую дверь и убедитесь в готовности проема для монтажа двери. Если проем не готов (имеются крепежные прутья, анкерные болты, неровность поверхности в виде наплывов от штукатурки, деревянных брусков от крепления старой двери и т. д.), то их необходимо убрать. Также проем может потребовать дополнительной обработки — расширения или сужения при помощи дополнительных инструментов (болгарка, уровень) или материалов (кирпич, пеноблок, металлопрофиль и т. п.).
Требования к строительному объекту
Подготовленный проем должен иметь прямоугольную форму. Толщина стены должна быть не менее 150 мм. Стены должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм. Разность диагоналей не более 5 мм. Проем должен обладать достаточной прочностью и не содержать пустот.
Способы монтажа Печать раздела
 |

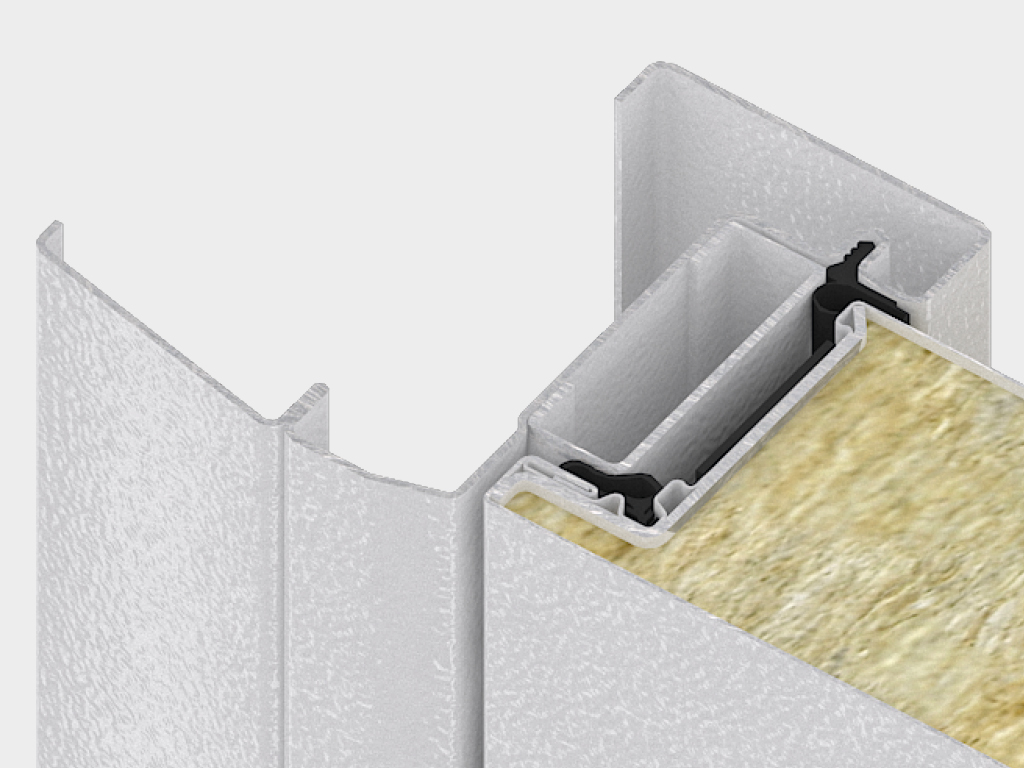

Дверная коробка для накладного монтажа является самым популярным способом установки двери. Наличник коробки одновременно выполняет две функции: перекрывает монтажный зазор и выполняет декоративную функцию. |
 |

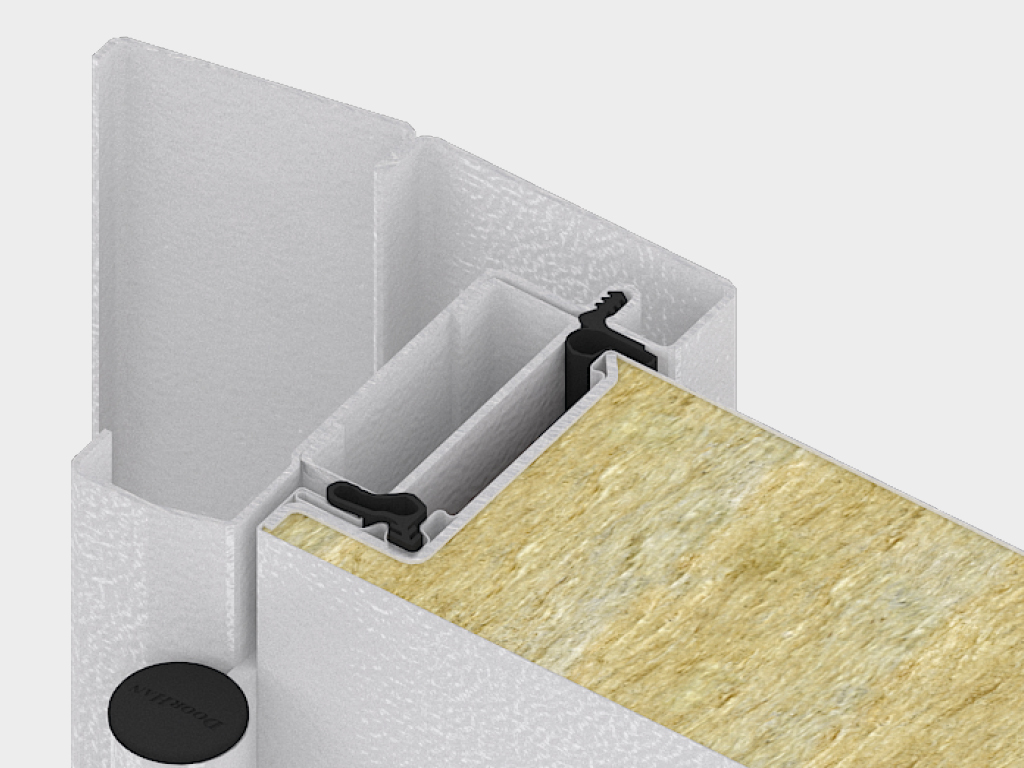

Дверная коробка внутреннего открывания устанавливается там, где есть требования к эвакуации или необходимо открывание двери внутрь помещения. |
 |

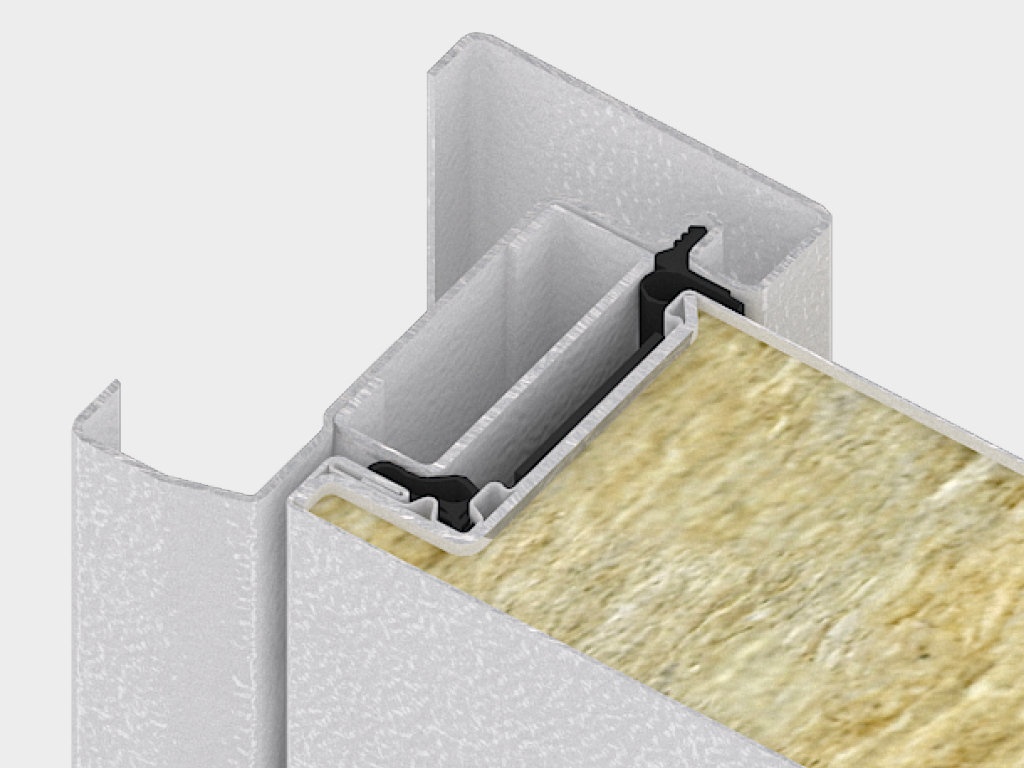

Дверная коробка для врезного монтажа позволяет устанавливать дверь как с открыванием внутрь, так и наружу помещения. А также дает возможность устанавливать дверь на объекте без пристенка. |
Стандартные конструктивные решения Печать раздела
 |

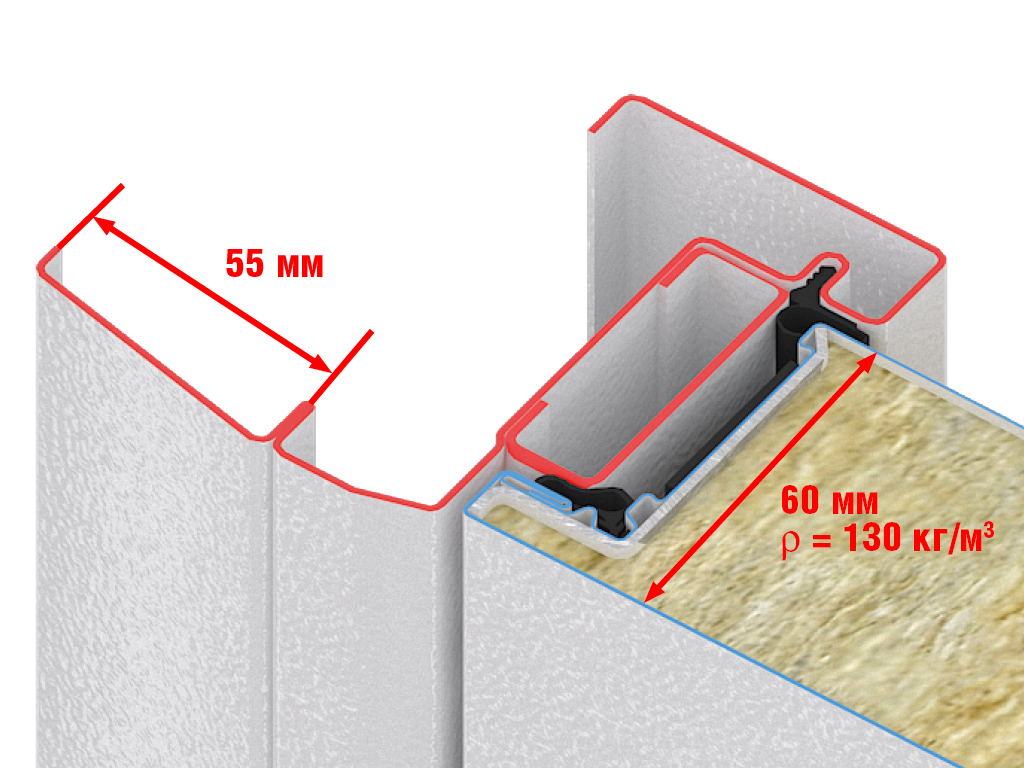

Высокопрочное композитное полотно без сварных соединений. Не подвержено коррозии. Наполнение из минераловатной плиты высокой плотности. Высокие показатели тепло- и звукоизоляции, влаго- и воздухонепроницаемости |
 |

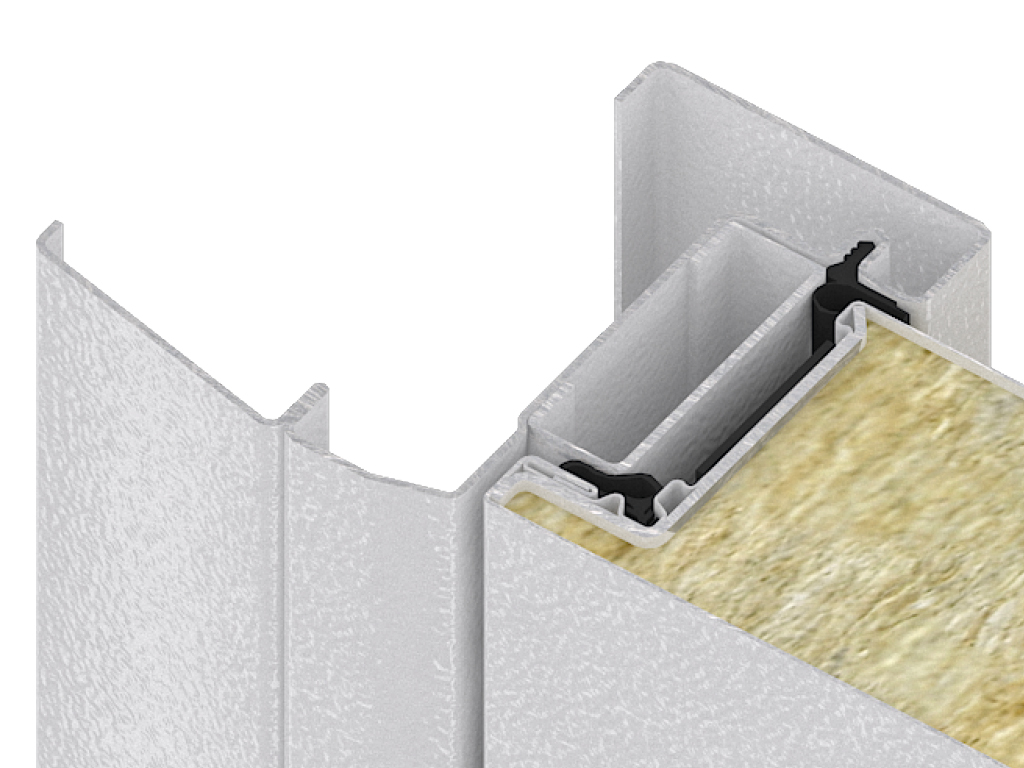

Эластичный и долговечный уплотнитель специальной формы из термоэластопласта не деформируется при колебаниях температур (прослужит более 10 лет) |
 |
Монтажная пластина для крепления доводчика к полотну |
 |

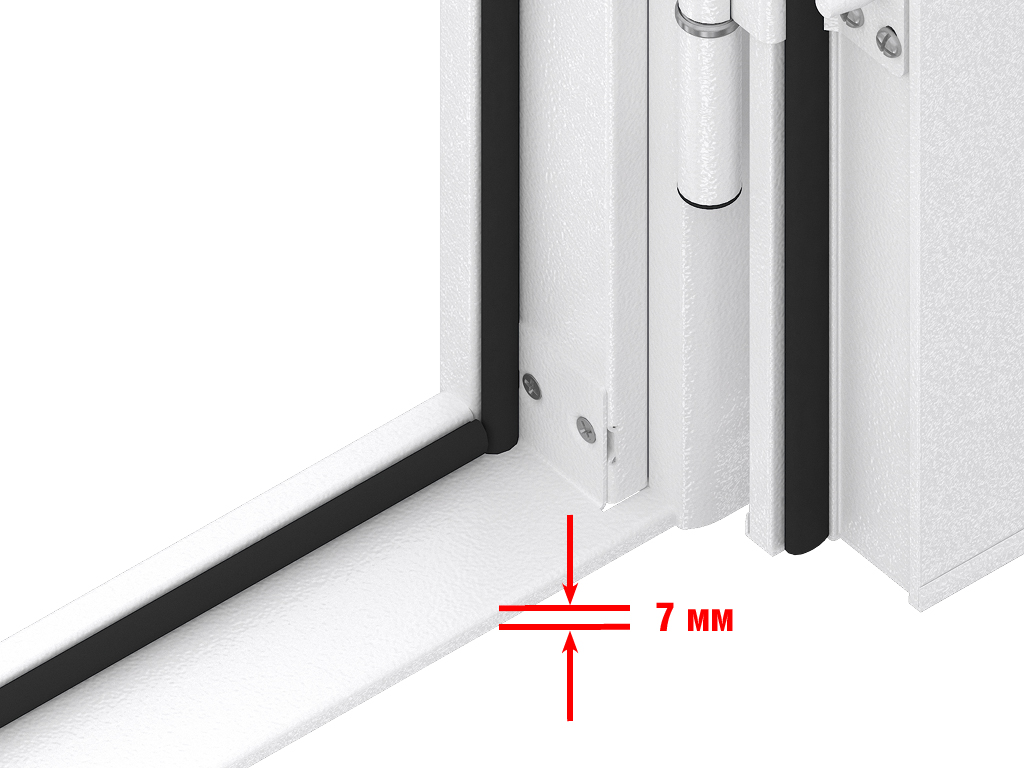

Съемный стальной порог |
Базовая комплектация Печать раздела
 |

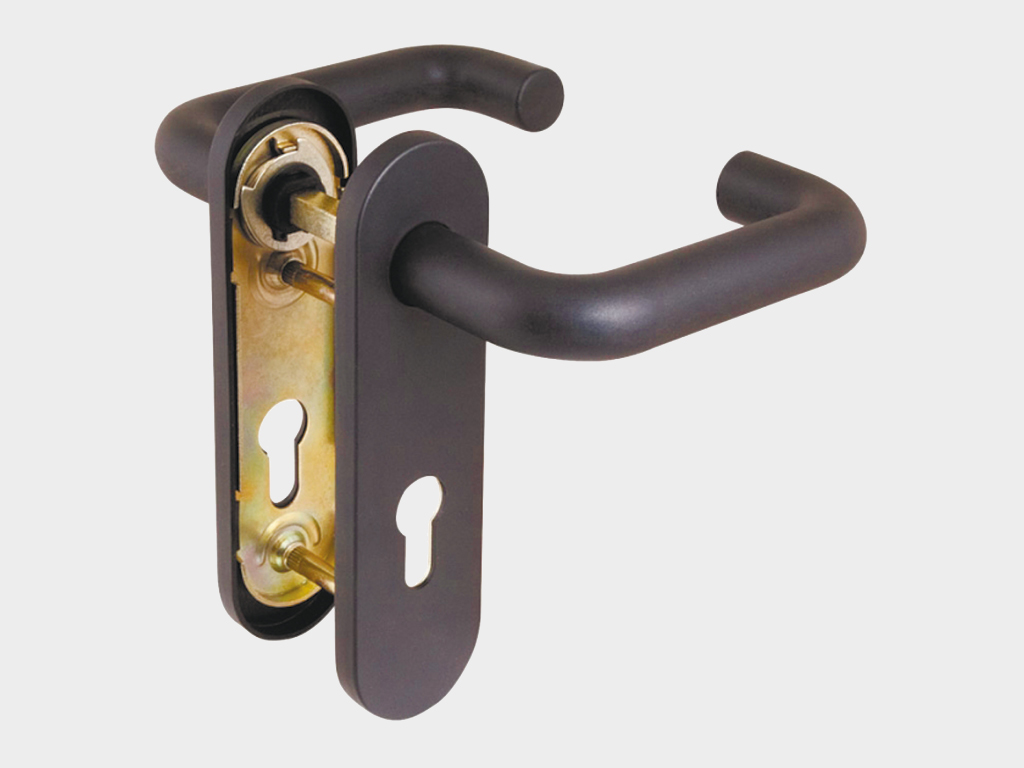

Подпружиненная стальная ручка с негорючим покрытием «нейлон» |
 |

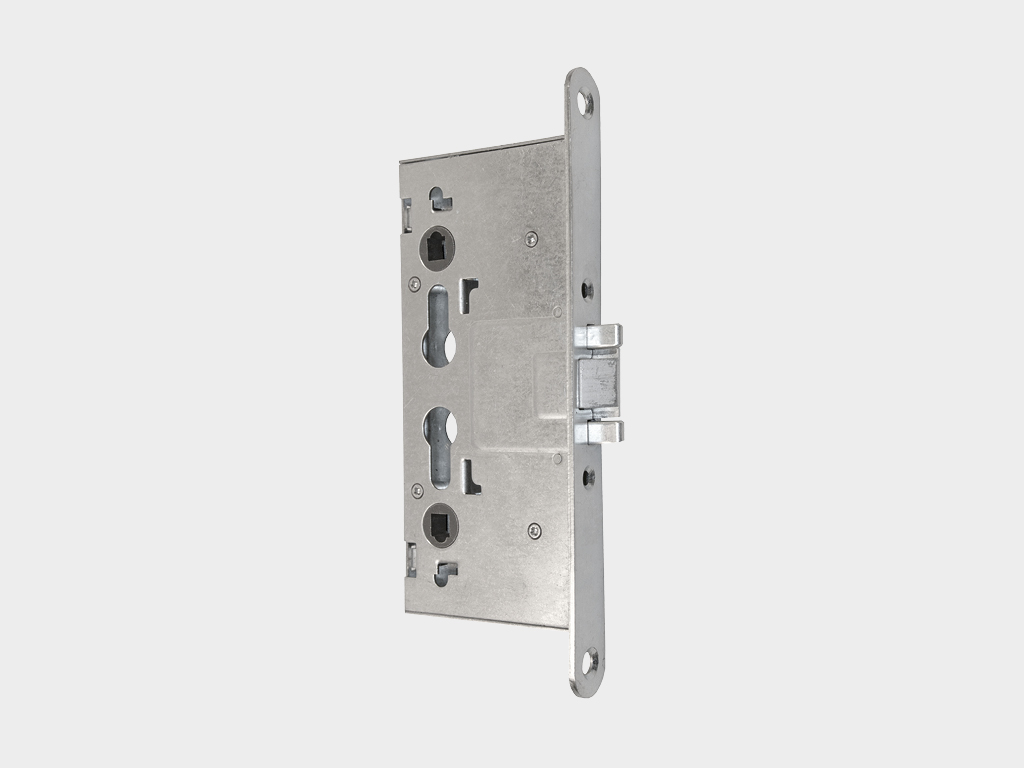

Односистемный замок для противопожарых дверей под цилиндр |
 |
Цилиндровый механизм «ключ-ключ» |
Дополнительная комплектация Печать раздела
 |

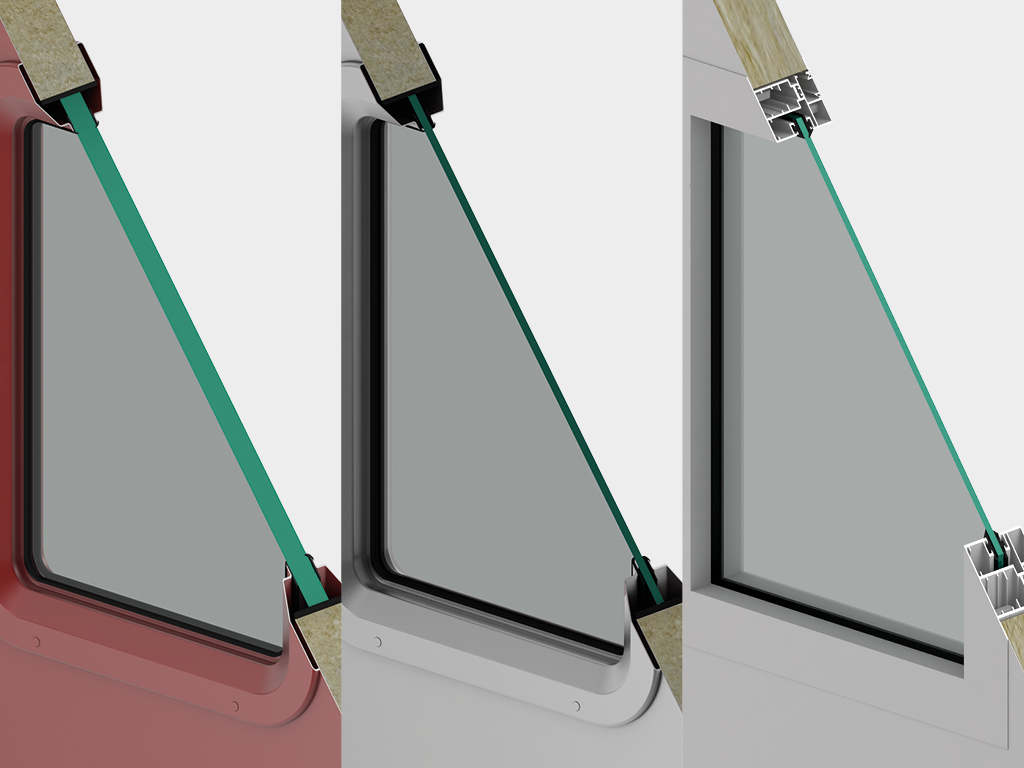

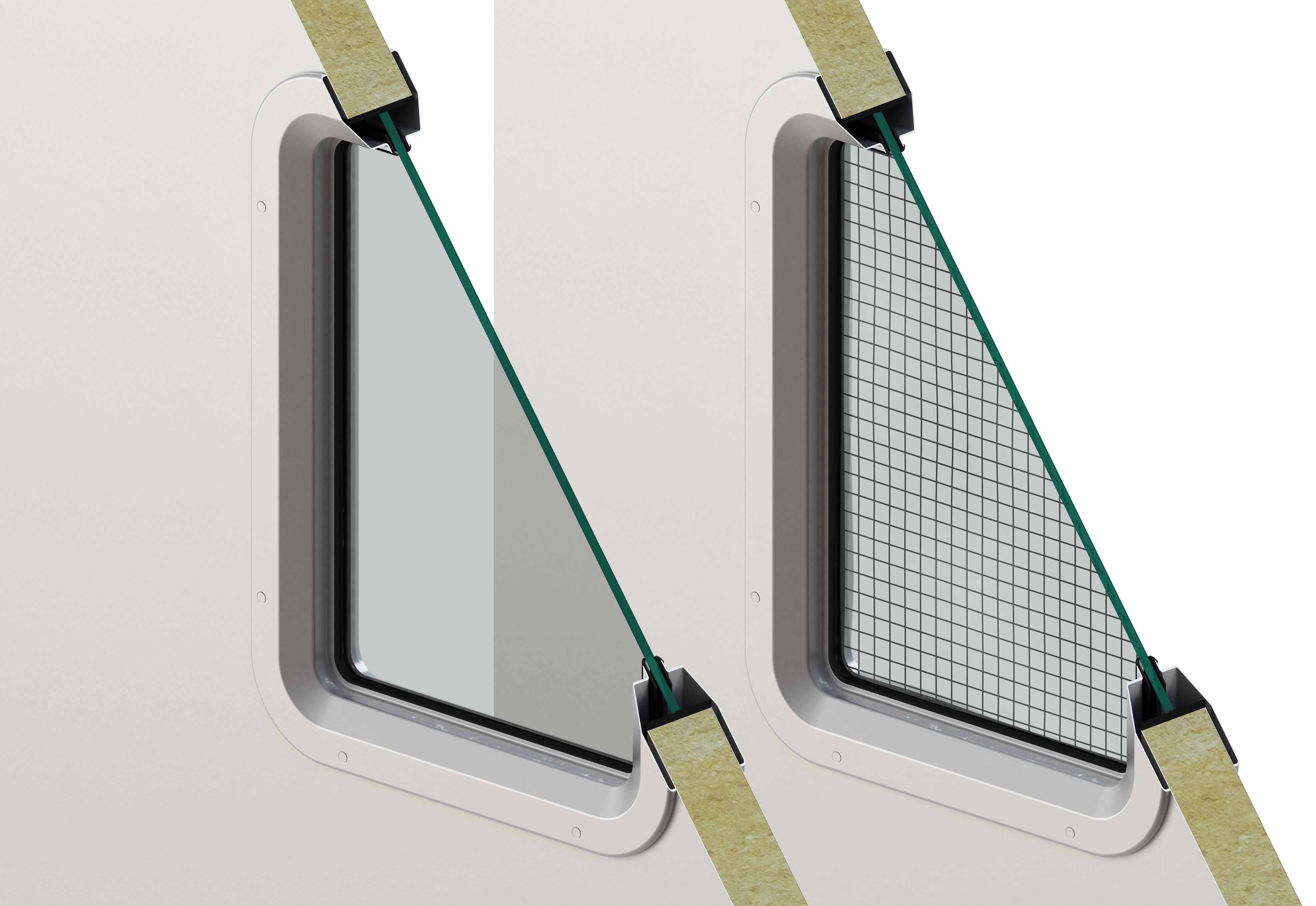

Стандартное стальное окно 300 × 400 мм с заполнением стеклом толщиной 6 мм (армированным/триплекс). Стальное окно нестандартных размеров под заполнение стеклом толщиной 6 мм (армированным/триплекс) |
 |

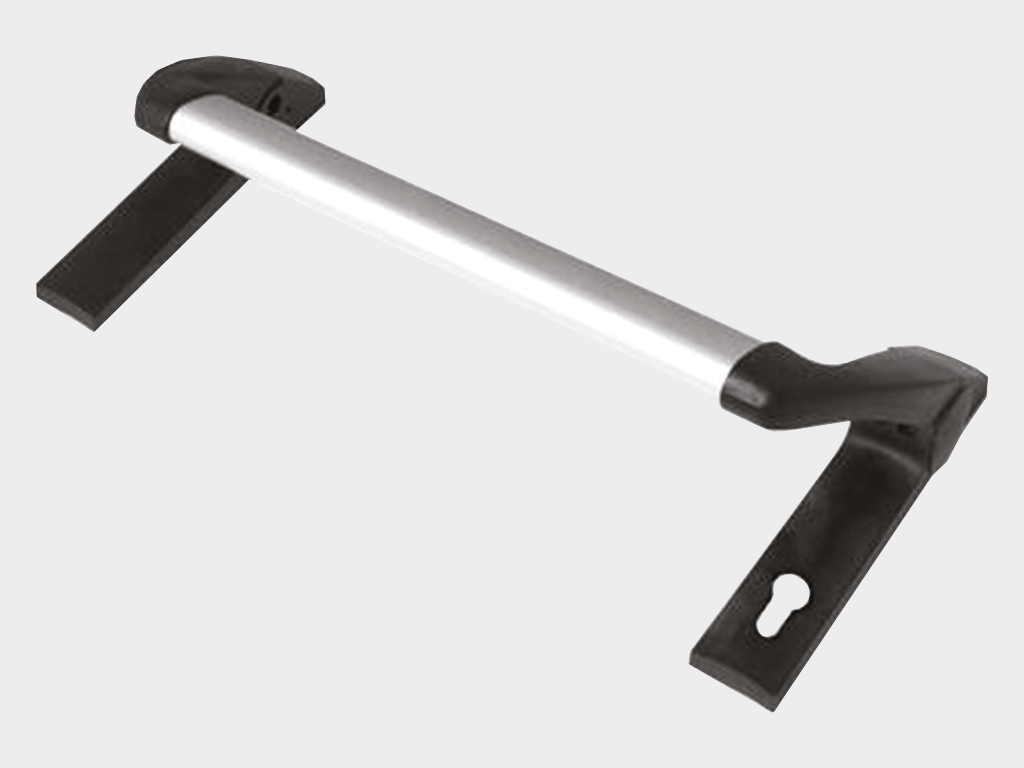

Универсальные противопожарные замки с функцией «антипаника» позволяют без дополнительных усилий покинуть помещение |
 |

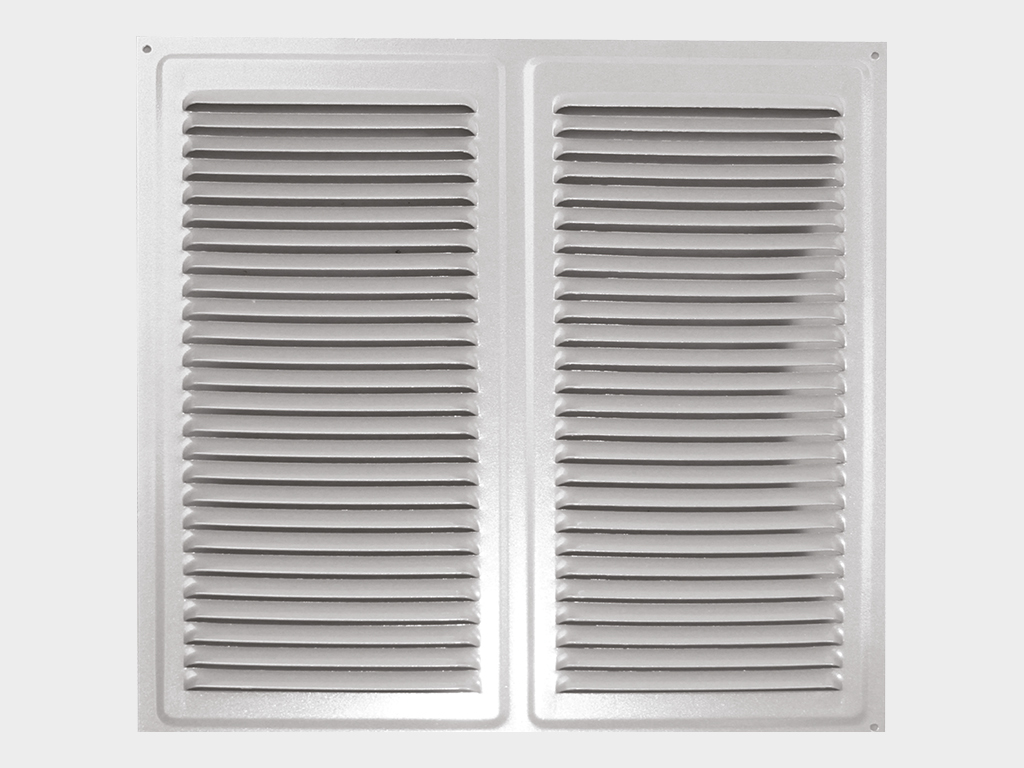

Вентиляционные решетки предназначены для вентиляции воздуха |
 |

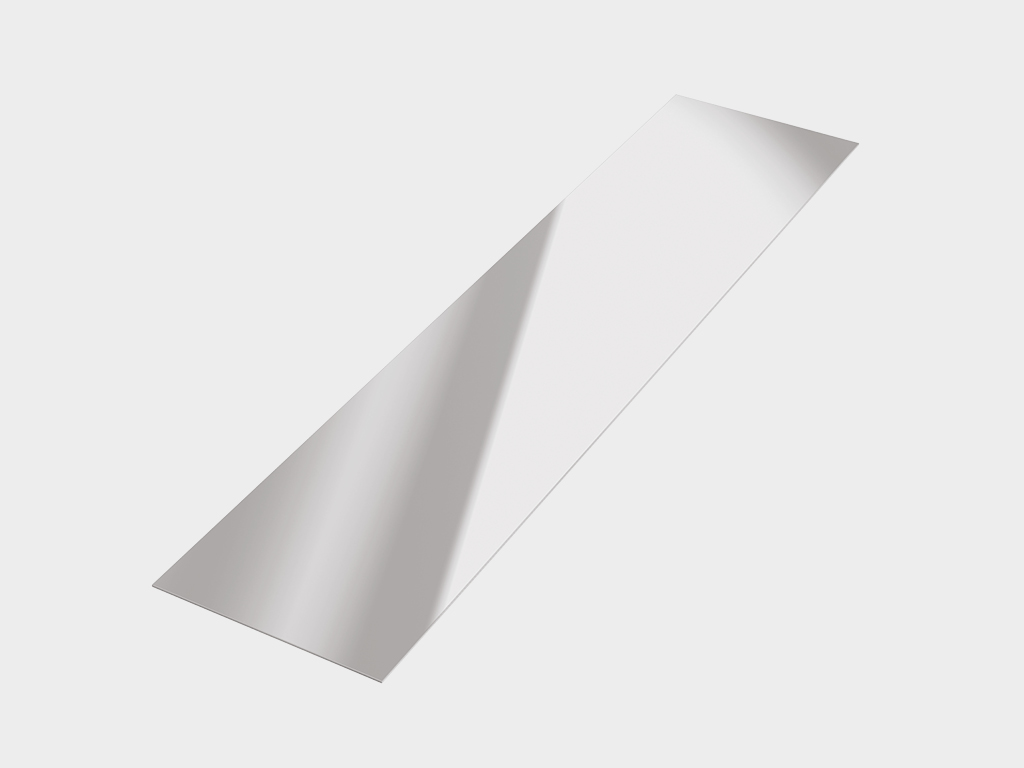

Антивандальная накладка защищает полотно двери от механических повреждений |
|

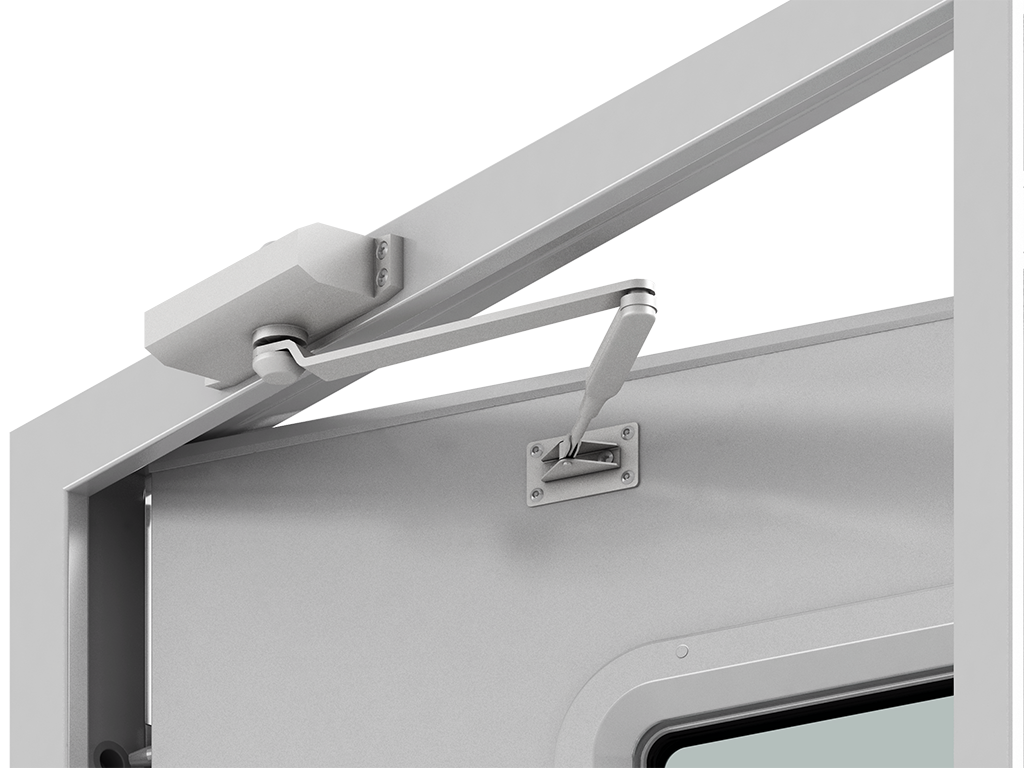

Доводчик в значительной степени уменьшает износ дверных петель и другой дверной фурнитуры |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 500 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 72/150 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 33 | |
| Прочность крепления ручек к полотну, H | 1 000 | |
| Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) | 1,1 |
Условия эксплуатации продукции Печать раздела
Дверь можно эксплуатировать в условиях промышленной атмосферы, в районах с умеренным и холодным климатом, в закрытых отапливаемых и вентилируемых помещениях при температуре окружающей среды от -25 до +40 °C с относительной влажностью до 80 %.
В случае эксплуатации двери со стороны улицы, установка должна производиться в холодный тамбур, для предотвращения возможного образования конденсата на поверхности и, как следствие, деформации отделочных материалов.
Для избежания выгорания покрытия дверного блока установка должна производиться с использованием защитного козырька, с целью предотвращения попадания на поверхность дверного блока солнечных лучей и атмосферных осадков.
Не допускается закрывание дверного полотна с выдвинутыми ригелями замков или задвижки. Это может привести к выходу из строя механизмов замка и деформации ригелей.
Не допускается попадание посторонних предметов в отверстия дверной коробки, а также между рамой и полотном двери. Рекомендуется в период проведения ремонтно-строительных работ укрывать дверь защитными материалами.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультации с изготовителем.
Уход за декоративными панелями осуществляется согласно требованиям по уходу за мебелью и деревянными изделиями. Запрещается использовать чистящие средства, агрессивные жидкости, растворители и абразивы.
В случае использования дверных систем не по назначению, изготовитель не несет ответственности за их целостность и правильную работу.
Рекомендуется каждые 6 месяцев смазывать петельный узел тонким слоем смазки.
Упаковка Печать раздела
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Состав | Пузырчатая пленка, картонный уголок, стретч-пленка |
| Описание | Представляет собой дверной блок, обернутый пузырчатой пленкой с установленными по углам картонными уголками, обеспечивающими сохранность полотна при транспортировке, обмотанный стретч-пленкой |
| Высота, мм | 90 |
| Длина, мм | 2 100 |
| Ширина, мм | 1 100 |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Состав | Палета, стретч-пленка, картонный уголок |
| Описание | Упакованные двери вертикально укладываются на палету, по углам устанавливается картонный уголок, предназначенный для сохранения дверей при транспортировке, затем обматывается стретч-пленкой |
| Количество в упаковке, шт. | 22/23 |
Гарантийные обязательства Печать раздела
1. Гарантийный срок эксплуатации изделия — 12 месяцев со дня продажи, а при отсутствии отметки о дате продажи гарантийный срок исчисляется со дня выпуска продукции.
2. Гарантийный срок эксплуатации запирающих устройств (замков) — 36 месяцев, при условии соблюдения указаний по эксплуатации и уходу.
3. Гарантия действует с момента передачи изделия покупателю.
4. Изделие должно быть приобретено только у фирмы, осуществляющей официальный сбыт продукции DoorHan.
5. Гарантия распространяется только на товар по договору купли-продажи и при наличии паспорта на изделие. Полностью заполненный гарантийный талон с приложенным договором, в котором указана дата приобретения и юридический адрес фирмы-продавца, действителен в качестве подтверждения рекламации.
6. Гарантийные обязательства не распространяются на фурнитуру заказчика.
7. Гарантийное обслуживание не предусматривает бесплатного периодического обслуживания, ремонта или замены комплектующих частей изделия в связи с их естественным износом.
8. В течение гарантийного срока мы обеспечиваем устранение всех подтвержденных дефектов изделий коцерна DoorHan, обусловленных использованием некондиционных материалов или производственным браком.
9. Мы обязуемся по нашему выбору произвести устранение выявленных дефектов, заменить дефектную продукцию на исправленную или возместить затраты на приобретение дефектной продукции. Мы не берем на себя расходы по демонтажу и монтажу двери, а также транспортные расходы, кроме случаев, специально оговоренных в договоре купли-продажи.
Дополнительное описание Печать раздела
Дверь можно перевозить в упаковке изготовителя как в вертикальном, так и в горизонтальном положении всеми видами крытого транспорта или в контейнерах.
При транспортировке и хранении дверей должны быть приняты меры для защиты их от механических повреждений, нарушений заводской упаковки, загрязнения, воздействия атмосферных осадков.
Чертежи Печать раздела
| Техническая дверь в сборе | ||
| Техническая дверь в сборе (расширенные параметры проема) | ||
| Чертеж рамы | ||
| Размеры проема | ||
| Крепление тяги доводчика к полотну |
Паспорта и сертификаты Печать раздела
| Паспорт | ||
| Сертификат соответствия ГОСТ 31173-2016 | ||
| Сертификат соответствия ГОСТ 31173-2016 с 06.05.2022 по 05.05.2023 | ||
| Сертификат соответствия ГОСТ 31173-2016 c 03.05.2023 по 02.05.2026 |
Инструкции Печать раздела
| Инструкция по монтажу | |
| Инструкция по эксплуатации |
