ТИП ПРОДУКЦИИ: Стандартный
Распашные гаражные ворота DoorHan устанавливаются в промышленных и складских помещениях, в производственных комплексах, частных и коммерческих объектах: гаражах, мастерских, ремонтных депо, цехах. Классическая конструкция обеспечивает надежность и долгий срок службы ворот, а заполнение полотна сэндвич-панелями – высокие энергосберегающие показатели.
Распашные гаражные ворота из сэндвич-панелей с заполнением минеральной ватой
Зона применения Печать раздела

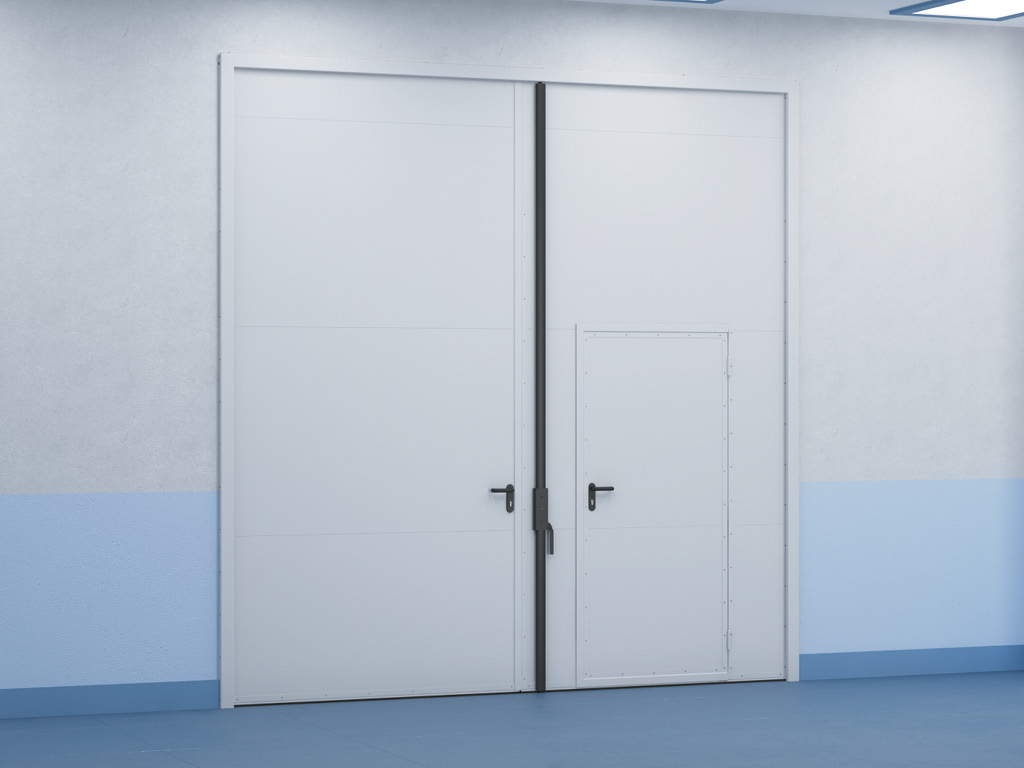

Гаражи бытового назначения, складские помещения, мастерские
Гаражи промышленного назначения, производственные комплексы
Преимущества Печать раздела
Высокое качество
Контроль всего цикла производства и изготовление комплектующих из высококачественных материалов гарантируют качество и долговечность конструкций ворот.
Тепло- и звукоизоляция
Створки ворот из сэндвич-панелей с негорючим утеплителем из минеральной ватой высокой плотности обеспечивают высокие показатели тепло- и звукоизоляции.
Высокие энергосберегающие показатели
Заполнение полотна сэндвич-панелями, модернизированный стальной профиль, резиновый уплотнитель на раме и в местах смыкания створок — обеспечивают высокие энергосберегающие показатели.
Разнообразие вариантов исполнения
Створки ворот могут распахиваться внутрь или наружу помещения, могут быть симметричными или несимметричными. Возможна установка встраиваемых объектов и дополнительной комплектации.
Легкость и плавность хода створок ворот
Надежные опорные подшипники петель выдерживают осевые нагрузки при высокой плавности хода створок, что увеличивает срок службы приводов.
Высокий уровень безопасности и взломостойкости
На активной створке ворот и калитке установлены цилиндровые замки, оснащенные нажимными ручками. Для пассивного типа защиты предназначена ригельная задвижка.
Конкурентная цена
Минимизация затрат благодаря полному циклу производства всех элементов конструкции на современном технологичном оборудовании.
Минимальные сроки производства
Все комплектующие для ворот изготавливаются на собственном заводе, что гарантирует оптимальные сроки производства продукции.
Быстрый расчет стоимости
Мы предлагаем оперативный предварительный расчет стоимости изделия, изготавливаемого по индивидуальным размерам заказчика.
Сертификация ISO 9001
Все заводы концерна DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела

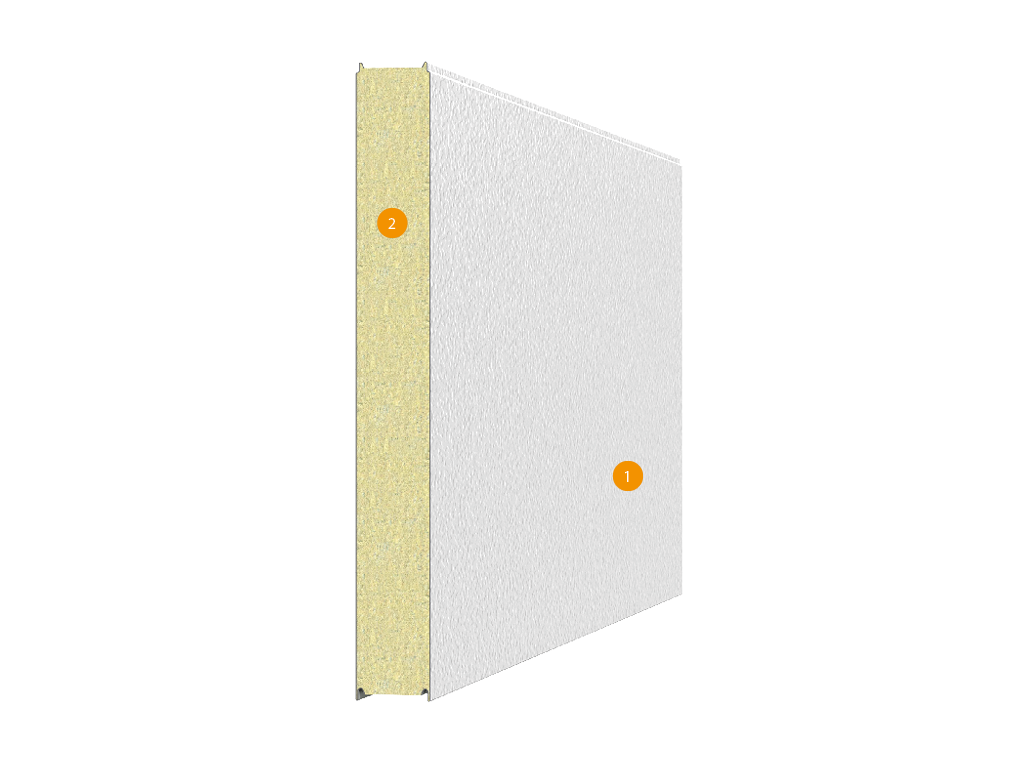

Тип поверхности сэндвич-панели
Stucco
Цвета
RAL 7004 (серый, стандартный)
RAL 8014 (коричневый)
RAL 9003 (белый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL (наценка)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 2 000–5 000 |
| Ширина проема, мм | 2 000–4 500 |
| Притолока, мм | Ограничений нет (встроенный монтаж) |
| Пристенки, мм | Ограничений нет (встроенный монтаж) |
Размеры проема Печать раздела

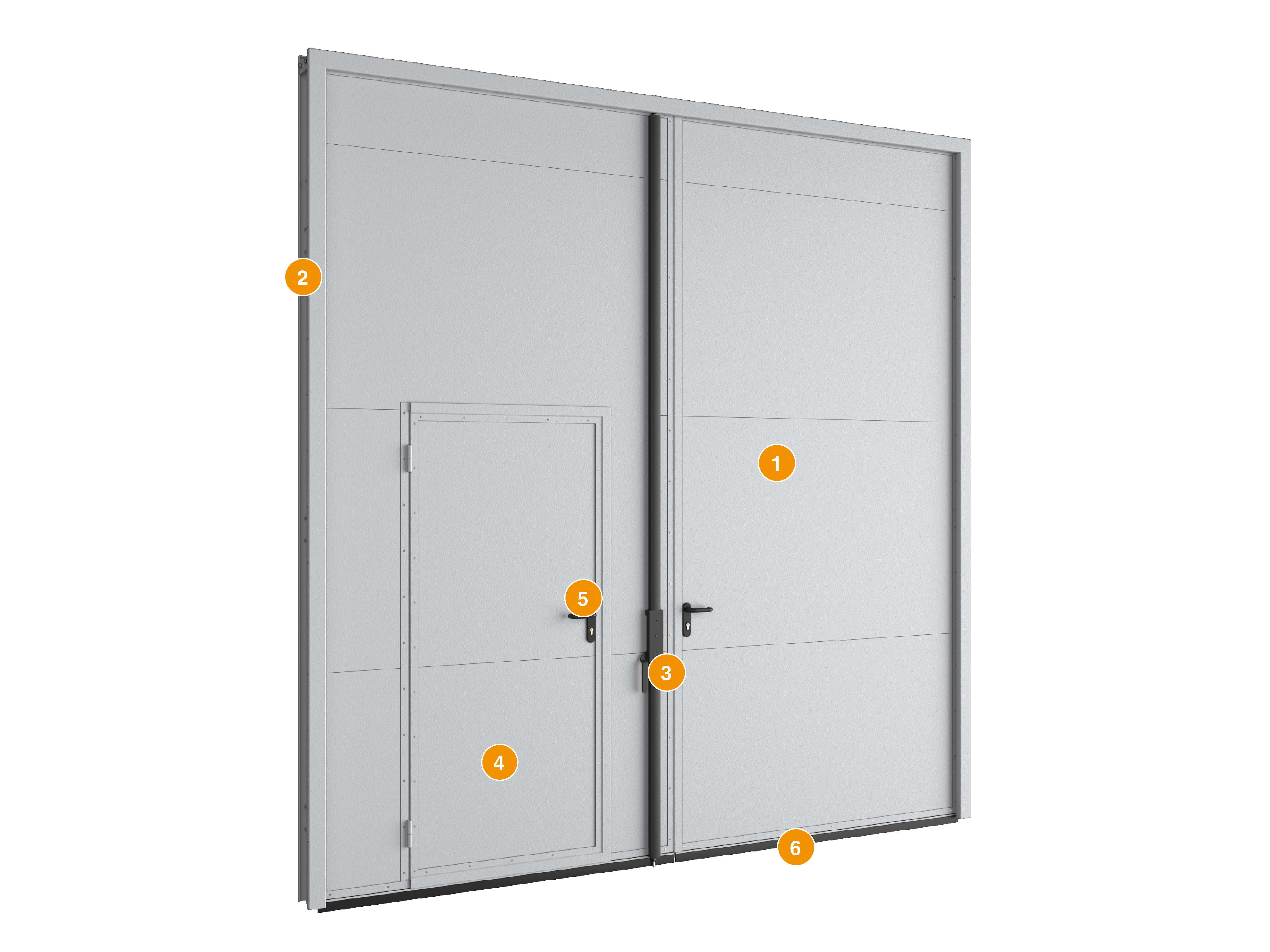

Конструкция Печать раздела
1. Полотно ворот
2. Рама ворот
3. Задвижка ригельная
4. Врезная калитка
5. Замок цилиндровый с нажимной ручкой
6. Щеточный уплотнитель
Подготовка строительного объекта Печать раздела

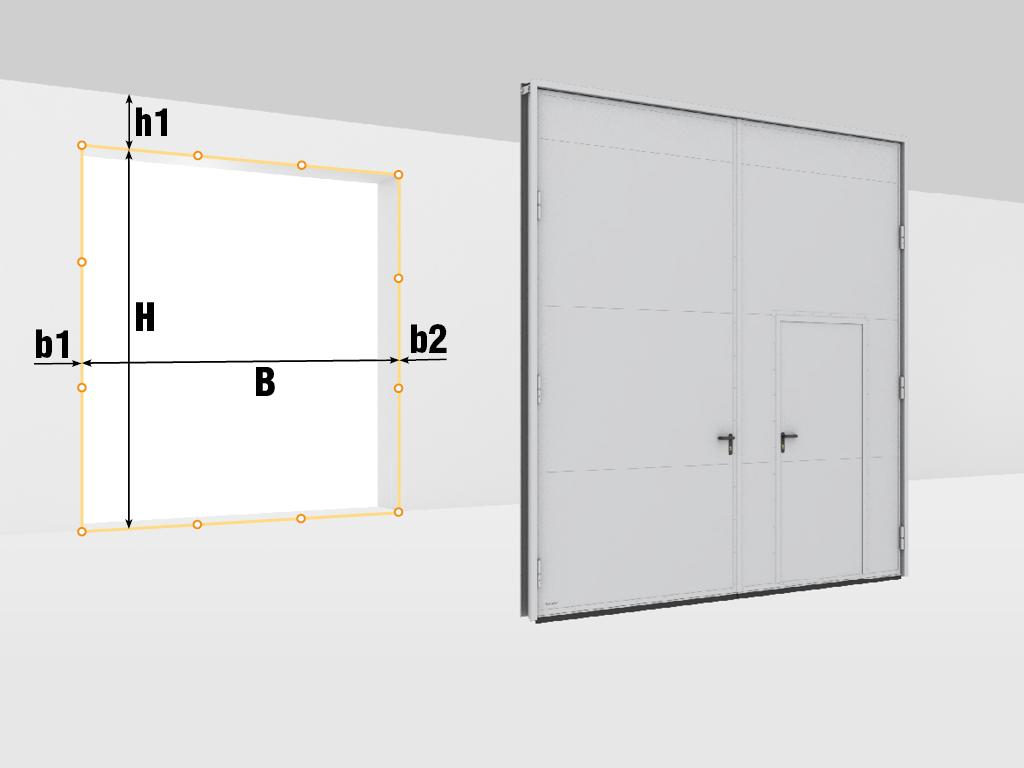

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наименьшая величина.
Способы монтажа Печать раздела
 |
Распашные гаражные ворота устанавливаются врезным монтажом. |
Стандартные конструктивные решения Печать раздела
 |
Панели распашных гаражных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающие профили. |
 |
Распашные гаражные ворота без калитки. По техническому заданию заказчика изготавливаются различные конструкции с применением дополнительной комплектации. Могут разрабатываться нестандартные решения силами собственного конструкторского бюро. |
Распашные гаражные ворота
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |
 |

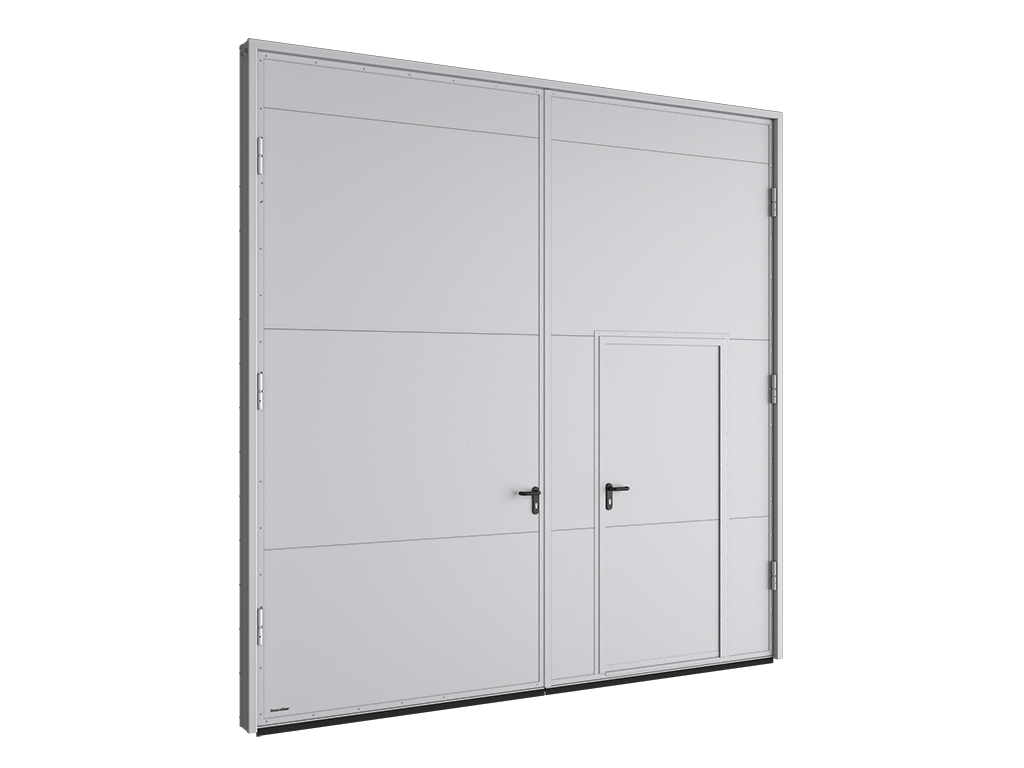

Распашные гаражные ворота с калиткой. Размер калитки в свету 900 × 2 050 мм. По техническому заданию заказчика изготавливаются различные конструкции с применением дополнительной комплектации. Могут разрабатываться нестандартные решения силами собственного конструкторского бюро. |
Распашные гаражные ворота с калиткой
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| B, мм Ширина проема | B |
 |
Открывание створок наружу помещения – левая створка активная, правая пассивная. |
 |
Открывание створок наружу помещения – левая створка пассивная, правая активная. |
 |
Открывание створок внутрь помещения – левая створка активная, правая пассивная. |
 |
Открывание створок внутрь помещения – левая створка пассивная, правая активная. |
Базовая комплектация Печать раздела
 |

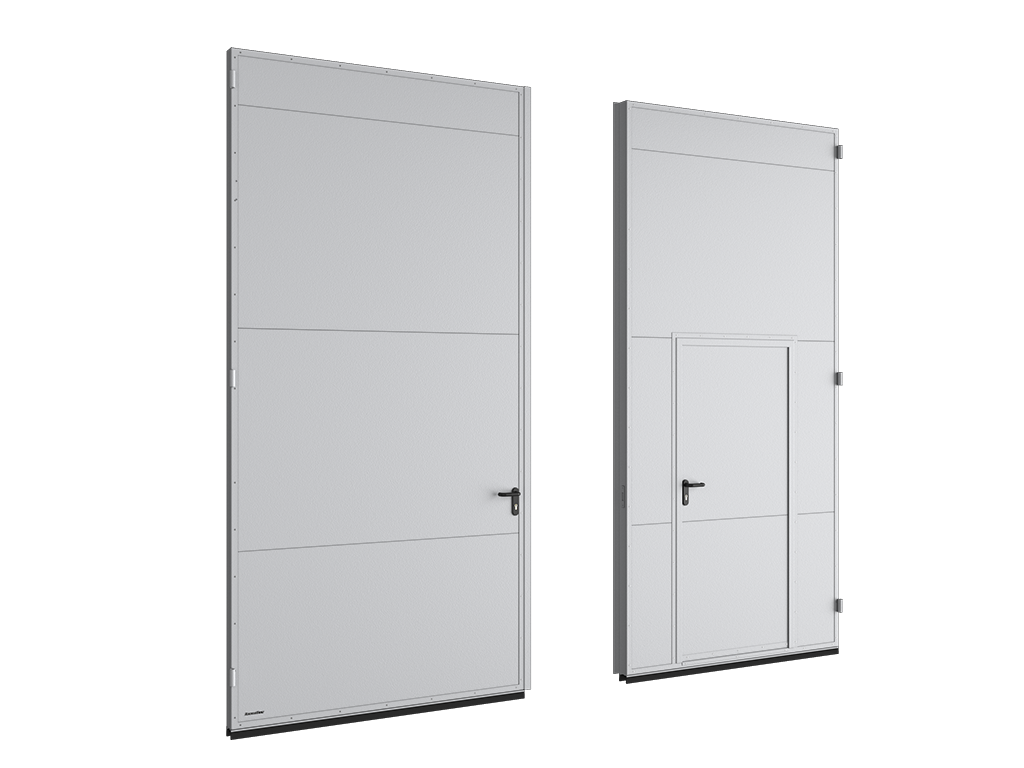

Щит ворот из стальных сэндвич-панелей с минеральной ватой высокой плотности толщиной 80 мм. Створки ворот поставляются в сборе. |
 |
Стальная рама поставляется разобранной (два вертикальных профиля, один горизонтальный). |
 |
Резиновые уплотнители в местах смыкания створок повышают энергосберегающие показатели. |
 |
Модернизированный стальной профиль и уплотнитель по контуру рамы повышают герметичность. |
 |
Легкость монтажа и плавность хода створок ворот обеспечиваются благодаря разборным петлям и установленным опорным подшипникам. |
 |
Для высокого уровня безопасности на активной створке ворот и калитке используются цилиндровые замки, оснащенные нажимными ручками. Цилиндровый механизм «ключ-ключ» позволяет запирать ворота с обеих сторон. При автоматизации ворот по заданию заказчика замок в створки не устанавливается. Пассивный тип защиты распашных гаражных ворот обеспечивает ригельная задвижка. |
 |
Щеточный уплотнитель позволяет предотвратить выход тепла или охлажденного воздуха из помещений и защищает от проникновения пыли внутрь. Уплотнитель легко работает по любой поверхности и не портит ее. |
Дополнительная комплектация Печать раздела
 |
В качестве опции также доступно заполнение рамы минеральной ватой для улучшения теплоизоляционных свойств конструкции. |
 |
Для повышения освещенности помещения возможна установка окон. Размеры окна в свету составляют 263 × 363 мм. Рамка окна со специальным уплотнением обеспечивает плотное прилегание к полотну ворот, что защищает от теплопотерь. Окантовка черного цвета сочетается с фурнитурой ворот. |
 |
Установка доводчика на калитку обеспечивает ее плавное закрывание и полный притвор к полотну ворот. |
 |
Алюминиевая ручка, которую можно установить на створки, позволяет открывать ворота как с внутренней, так и с внешней стороны. |
 |
Возможность автоматизации ворот электроприводами DoorHan для распашных ворот и системами безопасности (см. раздел «Автоматика для ворот»). |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | До 20 | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | Не менее 0,4–0,8 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 | |
| Вес ворот в сборе, кг | 230 | При минимальных размерах |
| Вес ворот в сборе, кг | 860 | При максимальных размерах |
| Угол открытия створок, град | 170 (без привода) | |
| Угол открытия створок, град | 90–120 (с приводом SWING) | |
| Угол открытия створок, град | 90 (с приводом ARM) |
Условия эксплуатации продукции Печать раздела
1. Запрещается использовать ворота без упоров, фиксирующих створки ворот в открытом положении.
2. Монтаж распашных гаражных ворот должен производиться в соответствии с прилагаемой инструкцией.
3. Распашные гаражные ворота должны работать плавно, без заклиниваний и рывков.
4. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.
5. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Запрещается открывать створки ворот резкими толчками.
6. В случае появления при работе ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
7. Во избежание несчастного случая следите, чтобы в момент открывания/закрывания ворот люди и животные не находились в зоне действия.
8. Следите, чтобы в момент открывания или закрывания ворот в проеме не было посторонних предметов.
9. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с распашными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
10. Своевременно производите чистку петель ворот во избежание их заклинивания.
11. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в 6 месяцев) проводить их технический осмотр и обслуживание.
12. Не допускается при работе автоматики удерживать полотно распашных ворот. Это может привести к травме или поломке конструкции.
13. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
14. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
15. Приступая к эксплуатации ворот внимательно ознакомьтесь с инструкцией на автоматический электропривод.
16. В случае использования распашных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.
Упаковка Печать раздела
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Длина, мм | Зависит от высоты створок |
| Ширина, мм | Зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке, шт. | Две створки: левая и правая |
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Длина, мм | Зависит от высоты створок |
| Ширина, мм | Зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке, шт. | Две створки: левая и правая |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Деревянная обрешетка | |
| Длина, мм | Зависит от высоты створок |
| Ширина, мм | Зависит от ширины створок + 100 |
| Упаковка в стретч - пленку | Характеристики упаковки |
|---|---|
| Длина, мм | Зависит от высоты створок |
| Ширина, мм | Зависит от ширины створок |
| Высота, мм | 200 |
| Количество в упаковке, шт. | Две створки: левая и правая |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности распашных гаражных ворот производства концерна DoorHan на срок 1 год с момента приобретения.
Дополнительное описание Печать раздела
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 3 м или подъемного крана. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Рекомендуется хранить створки и другую комплектацию ворот в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Комплектация ворот должна быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по монтажу и эксплуатации «Ворота распашные гаражные ворота из панелей с заполнением минеральной ватой серии VRGMV01» |
