ТИП ПРОДУКЦИИ: Стандартный
Изделие применяется для создания автоматизированной системы вентиляции больших овощехранилищ. Вентиляционный клапан позволяет сократить затраты собственника за счет использования уличного воздуха для вентиляции помещения.

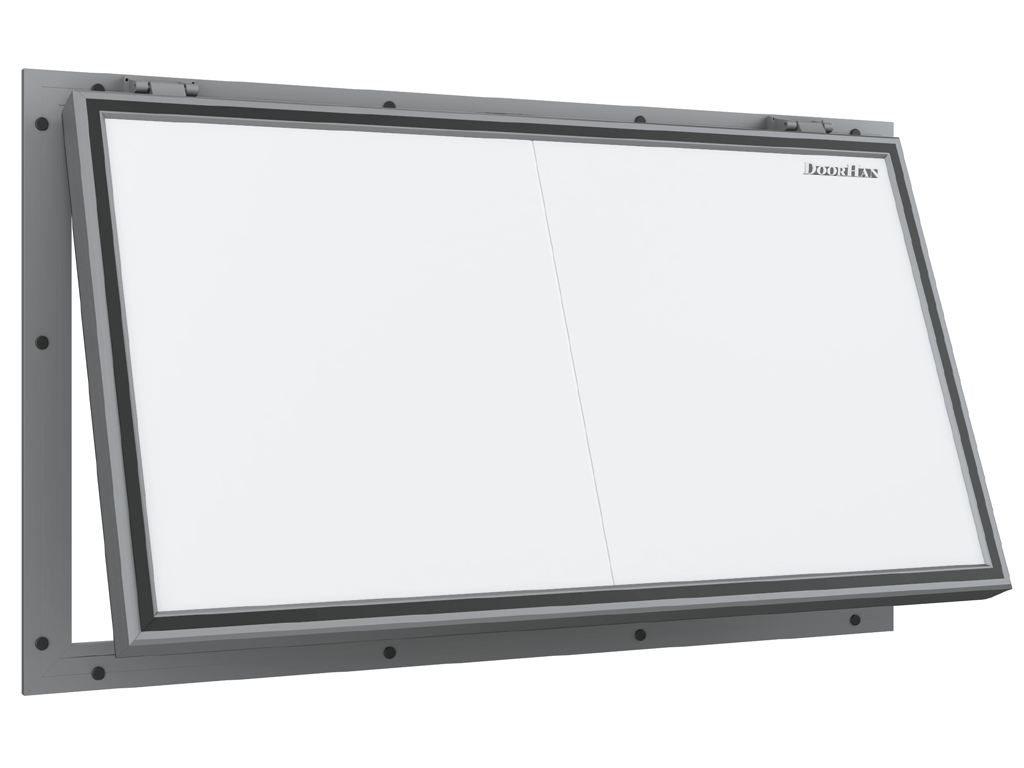

Вид вентиляционного клапана для овощехранилищ
Зона применения Печать раздела
Устанавливается в овощехранилищах
Преимущества Печать раздела
Эксплуатация в агрессивных средах
Алюминиевые рама и каркас полотна с порошковым напылением предназначены для работы в условиях агрессивных сред.
Надежность
Стальные петли имеют увеличенный ресурс использования.
Обогреваемый контур
Обогрев рамы предотвращает примерзание уплотнителя и исключает обмерзание проема в зимний период.
Ремонтопригодность
Высокая ремонтопригодность: возможность замены любого вышедшего из строя элемента, включая отдельные панели полотна.
Противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1 (шириной 1 150 мм) наделяет клапан высокими противопожарными свойствами.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 1 200–4 000 |
| Высота проема, мм | 1 000–2 000 |
| Толщина изоляции, мм | 80 |
Размеры проема Печать раздела

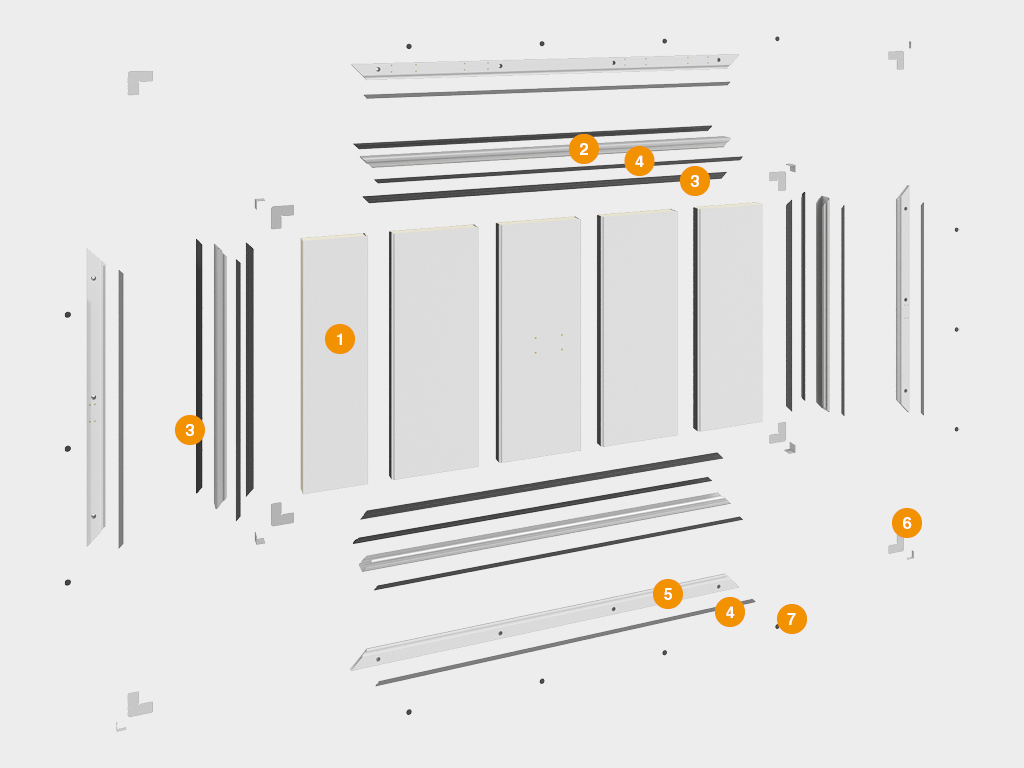

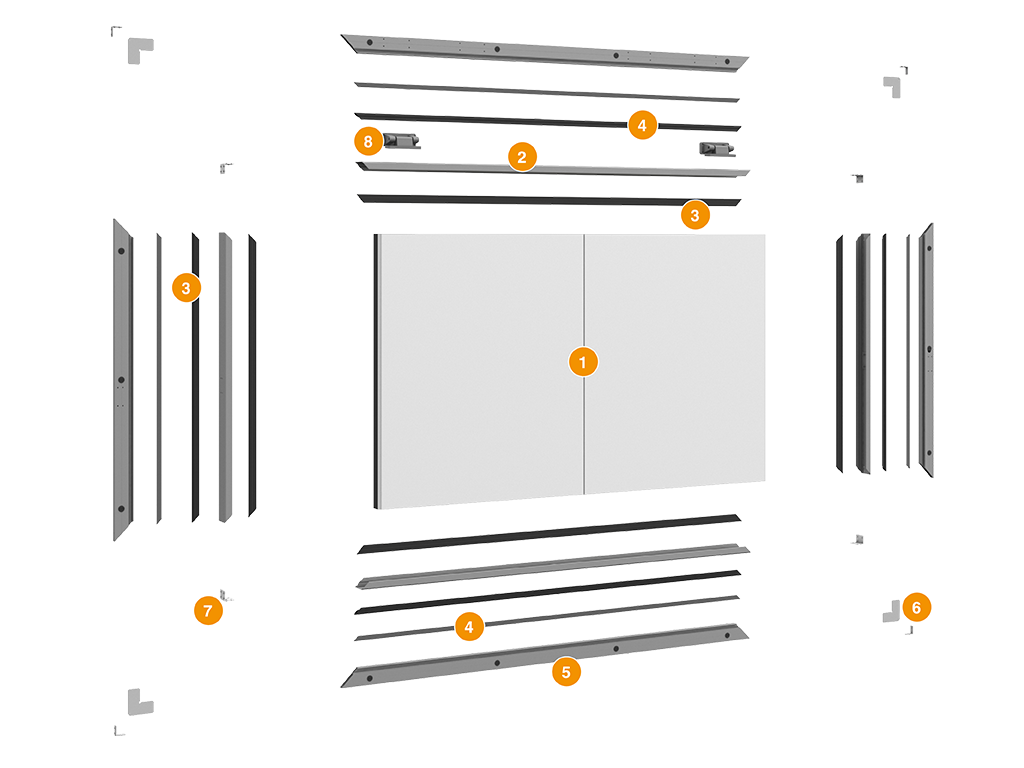

Конструкция Печать раздела
1. Сэндвич-панели толщиной 80 мм
2. Алюминиевая окантовка полотна
3. Система уплотнителей
4. Крышка декоративная
5. Алюминиевая рама
6. Сухарные соединиения для сборки рамы
7. Заглушки декоративные
8. Петли
Подготовка строительного объекта Печать раздела
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема.
B – ширина проема.
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
Способы монтажа Печать раздела
 |
Накладной монтаж внутри помещения. |
Стандартные конструктивные решения Печать раздела
 |
Монтаж без автоматики (под будущую установку привода). |
Базовая комплектация Печать раздела
 |
Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева. |
 |
Полотно вентиляционного клапана. |
 |
Комплект петель. |
Дополнительная комплектация Печать раздела
|
Рама проема внутренняя. |
 |
Обогрев периметра рамы для обеспечения работы при низких температурах. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Коррозионная стойкость | Высокая | |
| Толщина, мм | 80 |
Условия эксплуатации продукции Печать раздела
Для обеспечения надежной и бесперебойной работы клапана рекомендуется регулярно проводить его технический осмотр и обслуживание.
Не подвергайте клапан ударам и не препятствуйте его свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания клапана в проеме отсутствовали посторонние предметы.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Высота, мм | 700 |
| Длина, мм | Зависит от ширины полотна клапана |
| Ширина, мм | Зависит от высоты полотна клапана |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности вентиляционных клапанов для овощехранилищ, произведенных концерном DoorHan, сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
Дополнительное описание Печать раздела
Вентиляционные клапаны для овощехранилищ обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции, произвести его замену возможно в кратчайшие сроки
Чертежи Печать раздела
| Комплектация клапана вентиляционного для овощехранилищ |
Паспорта и сертификаты Печать раздела
| Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям | |
| Паспорт «Клапан вентиляционный для овощехранилищ» | |
| Добровольная сертификация продукции. Сертификат соответствия |
Инструкции Печать раздела
| Сервисная книжка «Клапан вентиляционный для овощехранилищ» |
Новинки Печать раздела
 |
Легая и устойчивая к коррозии алюминиевая рама. |
 |
Скрытые кабель-каналы для установки ПЭНа обогрева. |
 |
Система уплотнителей, обеспечивающая надежную герметизацию проема. |
Портфолио реализованных объектов Печать раздела
Ульяновская обл., пос. Новая Майна
