Антивандальный шлагбаум BARRIER PROTECTOR PRO

ТИП ПРОДУКЦИИ: Стандартный

Изделие предназначено для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.

Въезд на территорию поселков, СНТ, ПЖСК и т. д.

Въезд на парковки офисов, на территорию предприятий, стоянки с ограниченным доступом и т. д.

Надежная конструкция корпуса

Стальной корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды.

Антивандальные метизы

Использование метизов антивандального исполнения обеспечивает невозможность их демонтажа обычными инструментами и приемами.

Широкий диапазон перекрываемых проемов

Длина усиленной стрелы, сваренной из стальных профилей, варьируется от 3 до 6 м, что позволяет перекрывать проезды различной ширины.

Защита от взлома

Привод и корпус оснащены специальным замком, который защищает механизмы шлагбаума и привода от несанкционированного доступа.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Дизайн

Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004 (серый)

Корпус шлагбаума, закрытый стальными панелями толщиной 2 мм. Цвета панелей: RAL 7004 (серый) и RAL 9005 (черный)

Параметр	Показатель
Ширина проема, мм	3 000, 3 500, 4 000, 4 500, 5 000, 5 500, 6 000
Высота проема, мм	1 145
Просвет, мм	745
Длина стрелы, мм	4 300 (3 000), 4 800 (3 500), 5 300 (4 000), 5 800 (4 500), 6 300 (5 000), 6 800 (5 500), 7 300 (6 000)
Высота стрелы, мм	400
Размеры корпуса (ДхШхВ), мм	1 133 × 415 × 1 182

1. Рама

2. Стрела

3. Панель шлагбаума задняя

4. Крышка панели шлагбаума задней

5. Панель шлагбаума передняя

6. Панель шлагбаума боковая

7. Коробка распаячная

8. Фотоэлементы беспроводные PHOTOCELL-PRO

9. Опора ролика для балки 71 × 60 × 3,5

10. Рейка зубчатая DHRACK 12 × 30 (1 м)

11. Крышка задняя для балки 71 × 60 × 3,5

12. Ролик концевой в сборе для балки прокатной 71 × 60 × 3,5

13. Столб-ловитель

14. Пластина площадки для привода

15. Привод

16. Направляющее устройство

17. Панель шлагбаума верхняя в сборе

18. Лампа сигнальная BARRIER-PRO

Корпус шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.

	Корпус шлагбаума с встроенными светодиодными сигнальными лампами.
	Стальная усиленная стрела шлагбаума.
	Столб-ловитель стрелы шлагбаума.
	Коробка с комплектацией для монтажа.

	WI-FI-модуль для беспроводного управления (выработки сигнала управления NO) электроприводами.
	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
	Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER-PREMIUM в металлическом корпусе, предназначенный для дистанционного управления четырьмя автоматическими устройствами.

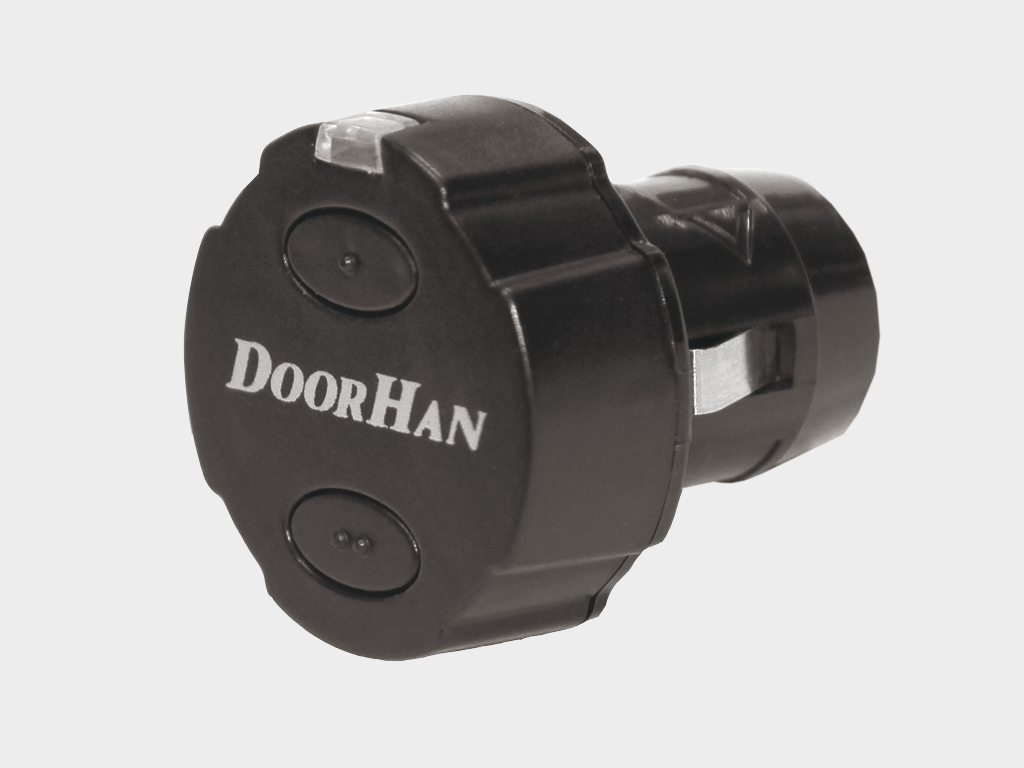

	Беспроводная кнопка управления COMMAND-433 для дистанционного управления двумя автоматическими устройствами.
	Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
	Ключ-кнопка KEYSWITCH для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель или устройство считывания проксими-карт.
	Сирена SIRENA для звукового оповещения о движении ворот.
	Обогреватель HEATER для обогрева электропривода шлагбаума при эксплуатации в условиях низких температур.
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
	Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
	«Лежачий полицейский» из износостойкого искусственного каучука обеспечивает легкую прокладку электропроводки между столбами без штробления дорожного покрытия.
	Беспроводные фотоэлементы PHOTOCELL-PRO.
	Комплект зубчатых реек.

Параметр	Значение	Примечание
Напряжение питания, В	220
Мощность, Вт	130
Диапазон рабочих температур, °С	-20...+50
Скорость открывания проёма ворот, м/мин	10, 12, 17 (в зависимости от модели привода)
Класс защиты IP	IP54

1. При открывании вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать стрелу при сцепленном приводе.

4. Не допускайте детей к устройствам управления (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.

6. Строго запрещено пересекать траекторию движения стрелы во время открывания и закрывания, т. к. это может привести к серьезным травмам.

7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.

10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упаковка стрелы шлагбаума представляет собой пузырчатую пленку, обернутую вокруг стрелы с перехлестом, пузырчатая пленка закрепляется скотчем с логотипом компании
Описание	Упаковка корпуса шлагбаума представляет собой пузырчатую пленку, обернутую вокруг основания шлагбаума с перехлестом, пузырчатая пленка закрепляется скотчем с логотипом компании
Состав	Пузырчатая пленка с логотипом компании, скотч с логотипом компании

Покупателю предоставляется гарантия надежности работы антивандального шлагбаума производства концерна DoorHan сроком на 1 год с момента приобретения.

После монтажа необходима проверка движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрывании заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

Габаритный чертеж антивандального шлагбаума

Сертификат на соответствие санитарно-эпидемиологическим требованиям (стр. 1)
Сертификат на соответствие санитарно-эпидемиологическим требованиям (стр. 2)
Сертификат соответствия на изделие
Сертификат соответствия на комплектацию
Паспорт антивандального шлагбаума

Руководство по монтажу и эксплуатации антивандального шлагбаума

	Новый стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды.
	Новый стальной каркас из гнутого профиля облегчает конструкцию, сохраняя при этом надежность и жесткость конструкции.
	Расширение ассортимента автоматики, используемой для автоматизации шлагбаума. Доступны привода: SLIDING-500, SLIDING-500-24V, SLIDING-800PRO, SLIDING-1300, SLIDING-2100.

Антивандальный шлагбаум перед въездом на территорию школы, г. Иркутск

Особенности

Использование метизов антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.

Широкий диапазон перекрываемых проемов: длина усиленной стрелы, сваренной из стальных профилей, варьируется от 3 до 6 м.

Защита от несанкционированного доступа к механизмам шлагбаума и приводу: привод и корпус оснащены защитным замком.

Основные технические характеристики


Напряжение питания, В	220
Длина стрелы, м	3–6 (с шагом 0,5)
Скорость открывания стрелы, м/мин	10, 12, 17 (в зависимости от модели привода)
Материал	Сталь с порошковой окраской
