Каркасные здания рамного типа
Возведение каркасных зданий на основе рам из сварного двутаврового профиля с переменной высотой стенки давно является одной из наиболее эффективных технологий строительства. Каркасные здания рамного типа широко применяются на объектах производственного, складского, сельскохозяйственного, логистического, спортивного и торгового назначения. Высокое качество каркасных зданий DoorHan достигается благодаря комплексной системе автоматизации проектирования. Высокотехнологичное производство позволяет выпускать в месяц до 2 000 тонн металлоконструкций. Выбирая каркасные здания рамного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

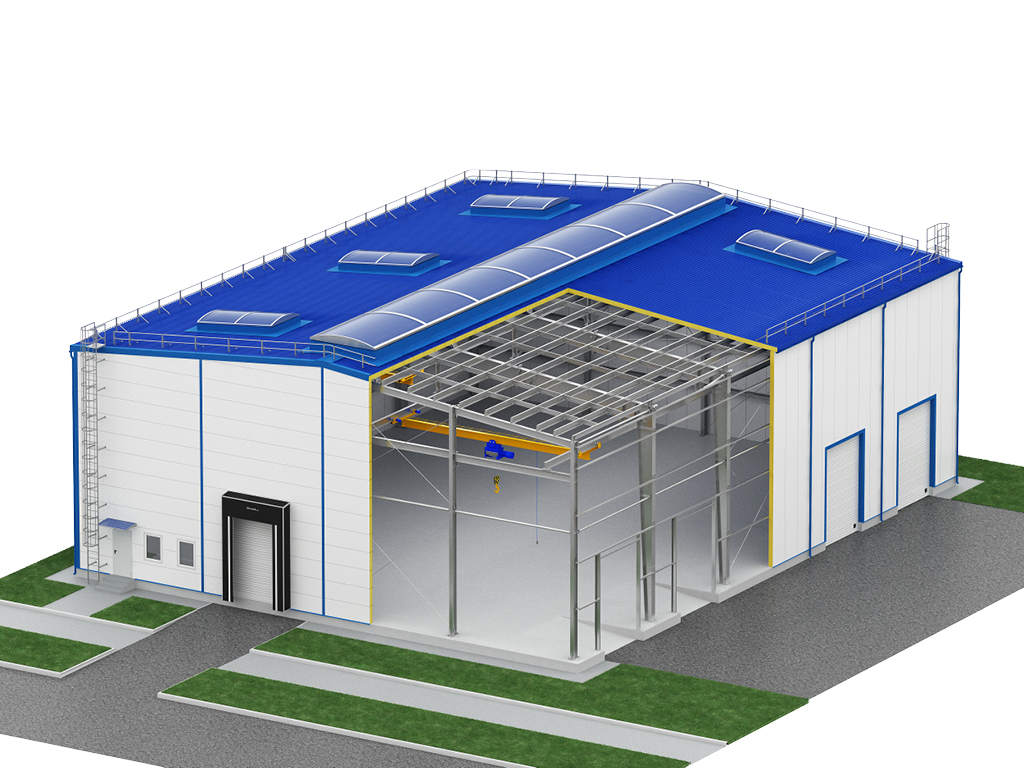

Внешний вид здания
Габаритные размеры здания
Зона применения Печать раздела
Здания производственного назначения
Здания складского назначения
Здания для логистики
Здания для сельского хозяйства
Здания спортивного назначения
Торговые павильоны
Получить онлайн помощь
Дизайн Печать раздела
ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ ЗДАНИЯ
Стеновые сэндвич-панели
Кровельные сэндвич-панели
Стеновой профлист (С21)
Кровельный профлист (С44)
ВИД ПРОФИЛЯ СЭНДВИЧ-ПАНЕЛЕЙ
Гладкая (Г)
Трапецевидная (Т)
Волна (В)
ВИД ЗАМКА СЭНДВИЧ-ПАНЕЛЕЙ
Z-lock
Кровельный замок
РАСКЛАДКА СТЕНОВЫХ ПАНЕЛЕЙ
Сэндвич-панель горизонтально
Сэндвич-панель вертикально
Профлист вертикально
ТИП ПОКРЫТИЯ
Покрытие каркаса: грунт-эмаль
Покрытие ограждающих конструкций: Polyester
СТАНДАРТНЫЕ ЦВЕТА
RAL 9010 Чистый белый
RAL 9006 Белый алюминий
RAL 9002 Белая ночь
RAL 8017 Шоколадно-коричневый
RAL 7024 Серый графит
RAL 7004 Сигнально-серый
RAL 6005 Зеленый мох
RAL 6002 Зеленый
RAL 5005 Сигнально-синий
RAL 5002 Ультрамарин голубой
RAL 3020 Базовый красный
RAL 3009 Оксид красный
RAL 3005 Винно-красный
RAL 3003 Рубиново-красный
RAL 2004 Оранжевый
RAL 1018 Цинково-желтый
RAL 1015 Светлая слоновая кость
RAL 1014 Слоновая кость
Таблица размеров Печать раздела
Параметр
Показатель
Длина, м
до 230
Ширина, мм
18 000 - 42 000 ( с шагом 6 000)
Шаг между рамами, м
6; 9
Высота до низа несущей балки, м
4,8 - 12,0 ( с шагом 1,2)
Уклон кровли, %
10
Количество пролетов, шт
до 5

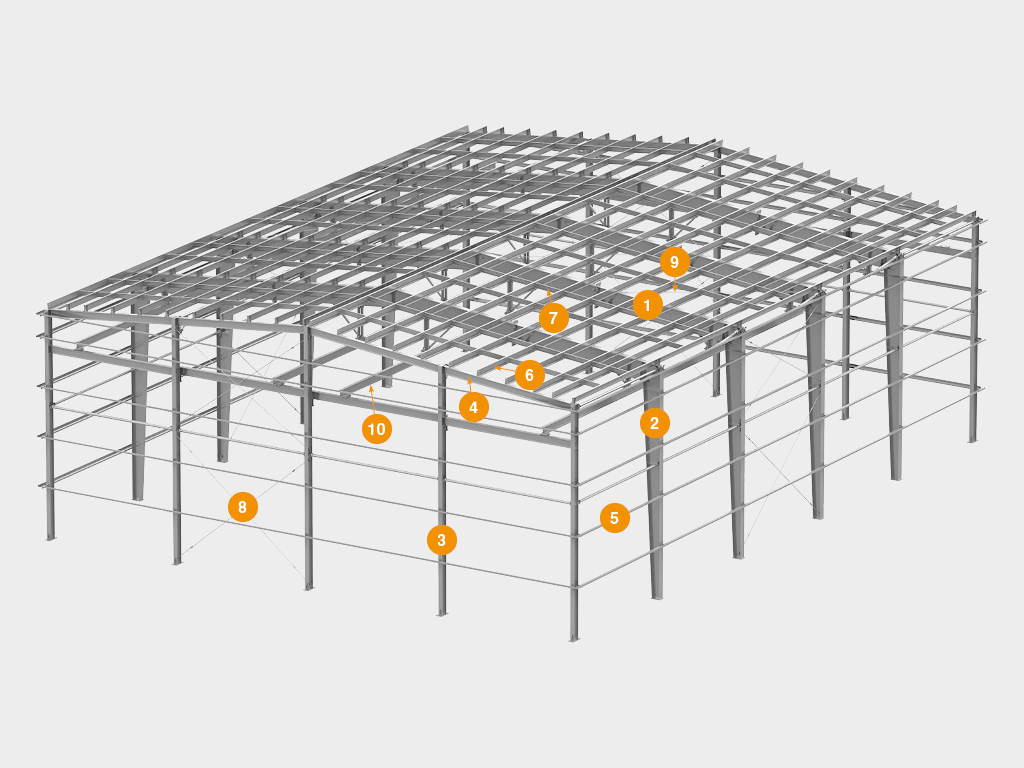

Конструкция Печать раздела
1. Ригель
2. Колонна
3. Стойка торцевой рамы
4. Балка торцевой рамы
5. Прогон стеновой
6. Прогон кровельный
7. Распорки прогонов
8. Связь вертикальная
9. Связь горизонтальная
10. Монорельс
Подготовка строительного объекта Печать раздела
1. Подготовить места складирования элементов полнокомплектного здания.
2. Оборудовать строительную площадку техникой и оборудованием, необходимыми для выполнения работ по монтажу полнокомплектного здания.
3. Выполнить необходимые работы нулевого цикла.
4. Выполнить выноску осей здания на местность.
5. Произвести заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.
6. Выполнить геодезическую съемку верха фундаментов и определить возможные отклонения положения анкерных болтов от проектного.
7. Результаты геодезической съемки оформить надлежащим образом.
8. В случае наличия отклонений положения анкерных болтов от проектного выслать информацию в проектный отдел компании DoorHan для принятия решения по последующему монтажу конструкций.
Требования к строительному объекту
1. Фундаменты должны быть запроектированы таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций полнокомплектного здания. 2. Отклонения положения осей строящегося объекта от проектных не допускается. 3. Отклонения положения анкерных болтов от проектного допускается не более чем на 3 мм. 4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.
Способы монтажа Печать раздела
Поэлементный монтаж
Монтаж укрупненными блоками
Стандартные конструктивные решения Печать раздела
.jpg)
Каркас рамного типа
Прогонная система из оцинкованых Z- и C-образных профилей
Подкрановые конструкции для подвесных кранов грузоподъемностью до 5 тонн
Базовая комплектация Печать раздела
Рама из сварных профилей двутаврового сечения с переменной высотой стенки
Анкерные болты (группы)
Болты соединений элементов несущего каркаса
Прогоны стеновые и кровельные
Монорельс
 — копия.jpg)
Ограждающие конструкции
Доборные элементы, нащельники
.jpg)
Окна
Секционные промышленные ворота
Размеры проема в свету (Ш х В, м):
сэндвич-панелb - 2600х4120; 2800х3380; 2800х4420; 4000х4200; 4000х4520; 4000х4940
профлист - 2720х4180; 2920х3440; 2920х4480; 4120х4260; 4120х4580; 4120х5000
Технические двери
Размеры проема в свету (Ш х В, м):
сэндвич-панели - 1030х2080; 1200х2080; 1400х2080; 1600х2080;
профлист - 980х2050; 1150х2050; 1350х2050; 1550х2050
Распашные ворота
Размеры проема в свету (Ш х В, м):
сэндвич-панели - 2600х4120; 2800х3380; 2800х4420; 4000х4200; 4000х4520; 4000х4940
профлист - 2720х4180; 2920х3440; 2920х4480; 4120х4260; 4120х4580; 4120х5000
Наружный водосток
Кровельные ограждения
Снегозадержатели
Фонари кровельные
Пожарные вертикальные лестницы
Дополнительная комплектация Печать раздела
Индивидуальный цвет по RAL
Административно-бытовые и технические здания из модульных систем
Воротные системы (спиральные, роллетные)
Алюминиевые системы (витражи системы)
Перегрузочное оборудование (герметизаторы, уравнительные платформы, подъемные столы)
Системы уличных ограждений
Пожарные маршевые лестницы
Парапет
Внутренний водосток
Листоуловители
Обогревательные кабели для водосточной системы
Технические характеристики Печать раздела
Параметр
Значение
Примечание
Снеговая нагрузка, кг/м²
80-320
(для I-V снеговых районов)
Ветровая нагрузка, кг/м²
17-38
(для I-III ветровых районов)
Сейсмическая нагрузка, баллы
до 6
Дополнительная нагрузка на кровлю, кг/м2
20
Толщина заполнения, мм
80; 100; 120; 150; 180; 200; 250
для стеновых сэндвич-панелей с минераловатным утеплителем
Толщина заполнения, мм
100; 120; 150; 180; 200; 250
для кровельных сэндвич-панелей с минераловатным утеплителем
Этажность
одноэтажное
высота до 15 м
Срок службы, лет
до 50
Предел огнестойкости, мин
EI45 - EI180
для стеновых сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт
1.9 - 5.95
для стеновых сэндвич-панелей с минераловатным утеплителем
Предел огнестойкости, мин
RE30 - R45/E60
для кровельных сэндвич-панелей с минераловатным утеплителем
Приведенное сопротивление теплопередаче, м² *°С/Вт
2,27 - 5,68
для кровельных сэндвич-панелей с минераловатным утеплителем
Условия эксплуатации продукции Печать раздела
1. Здания и сооружения на основе металлического каркаса необходимо систематически обслуживать, чтобы предотвратить разрушающее воздействие атмосферных, климатических и техногенных факторов.
2. Необходимо своевременно выполнять комплекс операций по поддержанию исправности и эксплуатационной пригодности зданий, отдельных их частей и конструктивных элементов.
3. В процессе эксплуатации, технического обслуживания, технологического перевооружения и ремонта здания и сооружения на основе металлического каркаса запрещается изменять их конструктивные решения, выполнять работы по усилению строительных конструкций без проекта или согласования с проектной организацией или другой специализированной организацией.
4. Запрещается внесение изменений, влияющих на несущую способность конструкций, без согласования с проектной организацией.
5. Необходимо соблюдать условия эксплуатации отдельных компонентов зданий: внешних стальных дверей, ворот, пластиковых окон. При эксплуатации руководствоваться инструкциями изготовителя.
6. Необходимо проводить регулярное обслуживание кровли здания: счищать снег с кровли, прочищать желоба, сливные воронки и водосточные трубы.
7. Для предотвращения обледенения водосточной системы рекомендуется провести установку обогревательных кабелей в водосточных желобах и трубах.
8. В период обильных снегопадов регулярно проверять количество снега на кровле. В случае превышения веса снегового покрова на крыше требований нормативных документов РФ произвести немедленую очистку излишка снега с кровли.
9. Здания могут эксплуатировать при температурах от -55 до +55 °С.
10. При эксплуатации зданий необходимо солюдать правила пожарной безопасности.
Упаковка Печать раздела
Упаковка в картон
Характеристики упаковки
Описание
Штучные длиномерные элементы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой.
Упаковка в пузырчатую пленку
Характеристики упаковки
Описание
Предусмотрена для избежания повреждения элементов конструкций здания.
Упаковка в дерево
Характеристики упаковки
Описание
Предусмотрена для элементов каркаса при погрузке на транспорт.
Упаковка в контейнер
Характеристики упаковки
Описание
Предусмотрена в случае перевозки конструкций железнодорожным или водным транспортом.
Упаковка в коробку
Характеристики упаковки
Описание
Метизы упаковываются в заводских условиях по типоразмерам с соответствующей маркировкой коробок.
Упаковка в стретч - пленку
Характеристики упаковки
Описание
Предусмотрено покрытие лицевой поверхности нащельников для предотвращения повреждения лакокрасочного покрытия.
Гарантийные обязательства Печать раздела
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований монтажа и инструкций по эксплуатации здания:
1. Гарантия качества покрытия несущего каркаса — 1 год.
2. Гарантия качества покрытия ограждающих конструкций — 3 года.
Дополнительное описание Печать раздела
1. Каркас здания решен в виде несущей однопролетной либо многопролетной стальной рамы из сварных двутавров переменного сечения. По торцам здания устанавливаются сварные стропильные балки, опирающиеся на торцевые стойки. Жесткость торцевых стен обеспечивается системой вертикальных связей и распорок.
2. Прогоны кровли и стен выполнены по неразрезной схеме, из гнутых оцинкованных Z-образных профилей. Плотность цинкового покрытия 275 г/м². Шаг кровельных прогонов определяется в процессе проектирования. Шаг стеновых прогонов определяется несущей способностью применяемого стенового ограждения и величиной действующих ветровых нагрузок, а также, в соответствии с расположением окон, ворот и других проемов.
3. Устойчивость и геометрическая неизменяемость здания обеспечивается:
– в поперечном направлении – конструкциями несущих рам,
– в продольном направлении системой вертикальных связей и распорок. Жесткость покрытия обеспечивается системой горизонтальных связей, распорок. Горизонтальные и вертикальные связи по каркасу и фахверку приняты гибкими из круглой стали с предварительным натяжением или из прокатных профилей без предварительного натяжения. Распорки между рамами – одно- или двухветвевые решетчатого типа.
4. Все заводские соединения сварные. Монтажные соединения на обычных болтах и высокопрочных болтах.
5. Покрытие каркаса: грунт-эмаль (цвет красно-коричневый RAL 8012 либо светло-серый RAL 7035) в два слоя. Общая толщина покрытия 80 мкм.
