Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1

ТИП ПРОДУКЦИИ: Стандартный
Средне- и низкотемпературные распашные двери предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах и предприятиях пищевой промышленности. Двери рассчитаны на высокую интенсивность использования. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивает морозоустойчивый EPDM-уплотнитель. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

Вид промышленной распашной двери для охлаждаемых помещений

Видео
Информация о продукте
Обзор ограждений для охлаждаемых помещений
Зона применения Печать раздела
Пищевые производства
Кафе, бары, рестораны
Предприятия пищевого ретейла
Преимущества Печать раздела
Ремонтопригодность
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
Минимизация монтажных работ
Обогрев нижней кромки полотна двери исключает бетонные работы.
Коррозионная стойкость
Применение алюминиевых профилей в конструкциях рамы и полотна уменьшает их вес и повышает коррозионную стойкость.
Точная регулировка
Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.
Противопожарные свойства
Использование промышленных PIR-панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Поверхность стальной сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (полотно)
RAL 9006 серебристый (каркас полотна и рама)
Таблица размеров Печать раздела
Параметр Показатель
Ширина проема, мм от 600 до 1 400
Высота проема, мм от 1 800 до 2 400
Толщина изоляции, мм 80 или 120
Притолока, мм от 65
Пристенки, мм от 80
Размеры проема Печать раздела

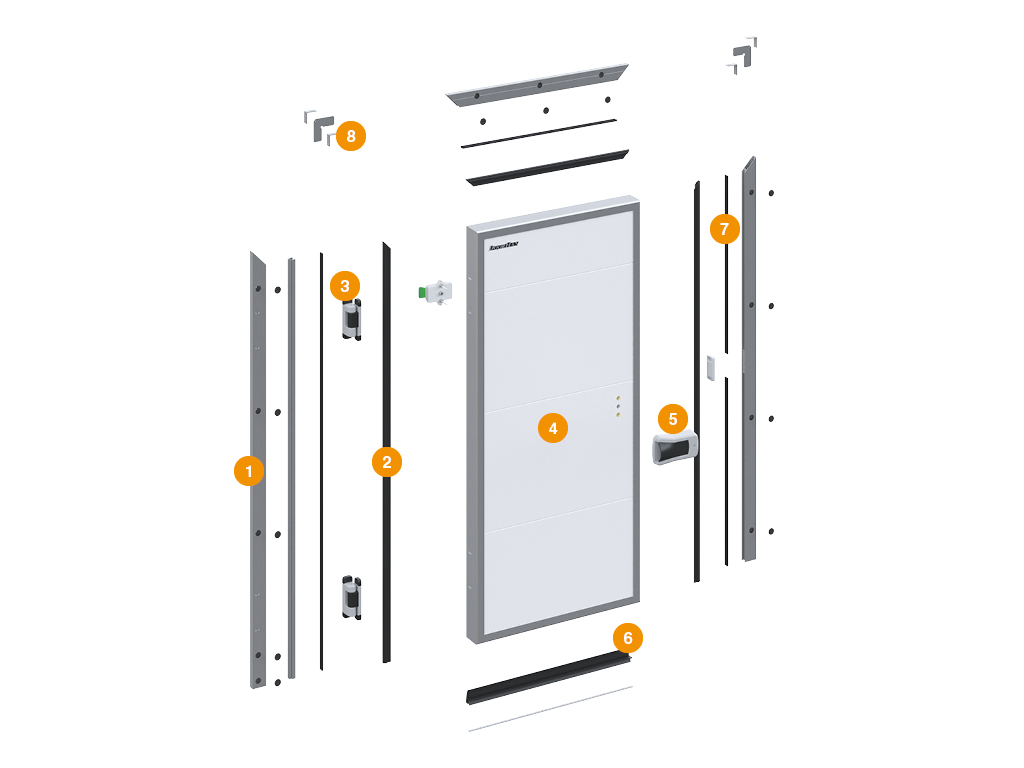

Конструкция Печать раздела
1. Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
2. Уплотнитель периметра полотна двери
3. Комплект эксцентриковых петель, регулируемых в трех плоскостях
4. Дверное полотно в алюминиевом каркасе
5. Ручка с замком и системой аварийного выхода
6. Нижний уплотнитель
7. Пластиковая крышка кабель-канала рамы
8. Уголки для сборки рамы
Подготовка строительного объекта Печать раздела
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
Требования к строительному объекту
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа Печать раздела
Накладной монтаж снаружи помещения с расположением петель слева
Накладной монтаж снаружи помещения с расположением петель справа
Стандартные конструктивные решения Печать раздела
Среднетемпературное исполнение
Параметры среднетемпературных дверей
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С от +6 до -5
Температурный режим перед дверью, ° С от +35 до 0
Влажность, % до 100
Низкотемпературное исполнение, панель 80 мм
Параметры низкотемпературных дверей, панель 80 мм
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С от -5 до -18
Температурный режим перед дверью, ° С от +35 до -18
Влажность, % до 100
Низкотемпературное исполнение, панель 120 мм
Параметры низкотемпературных дверей, панель 120 мм
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, ° С от -18 до -27
Температурный режим перед дверью, ° С от +50 до -35
Влажность, % до 100
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна
Параметры низкотемпературных дверей, панель 120 мм
Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, ° С от -27 до -35
Температурный режим перед дверью, ° С от +50 до -35
Влажность, % до 100
Базовая комплектация Печать раздела
Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН
Уплотнитель периметра полотна двери
Комплект подъемных петель, регулируемых в трех плоскостях
Комплект теплоизоляционных панелей в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Дополнительная комплектация Печать раздела
Внутренняя алюминиевая рама для обеспечения жесткости проема
Обогрев полотна двери
Обогрев периметра рамы для низкотемпературных дверей
Защитный бампер
Термокрепеж для монтажа на сэндвич-панели
Дополнительная упаковка — деревянная обрешетка
Технические характеристики Печать раздела
Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000
Тип петель эксцентриковые подъемные
Грузоподъемность комплекта петель, кг 40
Тип запорного механизма (замка) ручка с запиранием на ключ с системой «антипаника» обеспечивает аварийное открывание изнутри
Антикоррозионная стойкость высокая устойчивость к коррозии
Условия эксплуатации продукции Печать раздела
Для обеспечения надежной и бесперебойной работы распашных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Упаковка Печать раздела
Упаковка в пузырчатую пленку Характеристики упаковки
Состав Пенопластовые уголки, пузырчатая пленка, стретч-пленка
Длина, мм Высота проема (Н) + 50
Ширина, мм Ширина проема (В) + 50
Высота, мм 450 (для полотна толщиной 80 мм) и 500 (для полотна толщиной 120 мм)

Упаковка в дерево Характеристики упаковки
Описание Дополнительная опция. При заказе дверь, упакованная в пузырчатую пленку, упаковывается в деревянную тару
Ширина, мм Высота проема (Н) + 300
Длина, мм Ширина проема (В) + 300
Высота, мм 700 (для полотна толщиной 80 мм) и 750 (для полотна толщиной 120 мм)
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности холодильных распашных дверей производства концерна DoorHan сроком на 1 год для розничных и на 2 года для дилерских заказов с момента их приобретения.
Дополнительное описание Печать раздела
Распашные промышленные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя все изделие.
Чертежи Печать раздела
Схема установки промышленных распашных дверей для охлаждаемых помещений
Варианты крепления промышленной распашной двери к стене
Комплектация промышленной распашной двери для охлаждаемых помещений
Паспорта и сертификаты Печать раздела
Паспорт «Дверь промышленная распашная для охлаждаемых помещений»
Сертификат соответствия Единым санитарно-эпидемиологическим и гигиеническим требованиям
Добровольная сертификация продукции. Сертификат соответствия
Инструкции Печать раздела
Инструкция по монтажу «Промышленные распашные двери IDH1-1 для охлаждаемых помещений»
Новинки Печать раздела
Обогрев утапливаемого порога предотвращает промерзание двери даже при самых низких температурах.
Новые виды термокрепежа позволяют смонтировать двери на сэндвич-панель толщиной до 220 мм.
Портфолио реализованных объектов Печать раздела
Распашные двери для охлаждаемых помещений на пищевом складе
Комплексное решение: установка распашных и откатных дверей
Распашная холодильная дверь с системой под монорельсовый путь. Мясоперерабатывающий цех (г. Баймак, респ. Башкортостан)
Особенности
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
Обогрев нижней кромки полотна двери исключает бетонные работы.
Небольшой вес и коррозионная стойкость обеспечиваются применением алюминиевых профилей в конструкциях рамы и полотна.
Петли с регулировкой в трех плоскостях позволяют произвести точную настройку положения полотна двери.
Использование промышленных PIR-панелей с классом горючести Г1 (шириной 1 150 мм) наделяет дверь высокими противопожарными свойствами.
Основные технические характеристики
Ширина проема, мм 600–1 400
Высота проема, мм 1 800–2 400
Толщина изоляции, мм 80 или 120
Исполнение среднетемпературное, низкотемпературное
Притолока, мм 65
Пристенки, мм 80
Радиус открывания, мм ширина светового проема + 170
