Скоростные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD01-PARKING

ТИП ПРОДУКЦИИ: Стандартный
Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

Видео
О продукте
Отзыв о продукции концерна DoorHan. Секционные ворота ISD01-PARKING. ЖК «Альфа», г. Симферополь
Зона применения Печать раздела

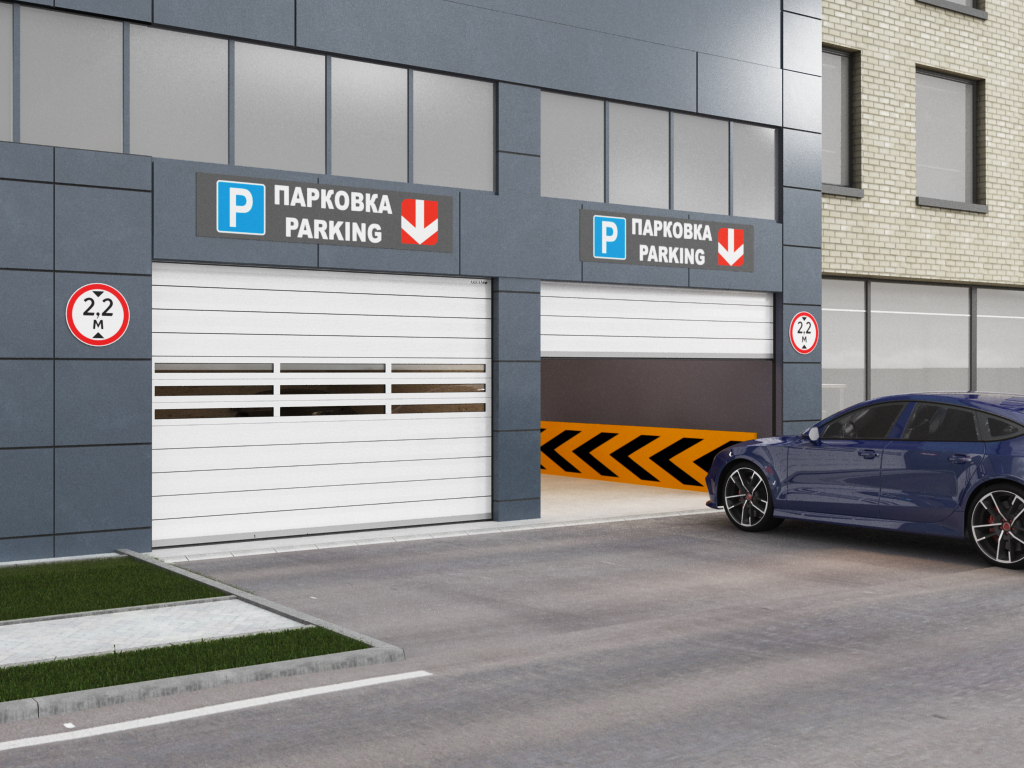

Объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот
Преимущества Печать раздела
Высокая скорость движения
Высокая скорость открывания полотна ворот, от 2 секунд, обеспечивает минимальное время ожидания при въезде.
Интенсивная эксплуатация
Большой запас прочности: более 100 000 циклов открывания/закрывания и высокая интенсивность эксплуатации обеспечены особенностями конструкции и применением современных материалов, устойчивых к воздействию окружающей среды.
Коррозионная стойкость
Ворота отличаются повышенной коррозионной стойкостью за счет использования алюминиевых сэндвич-панелей и элементов конструкции из оцинкованной стали, окрашенных порошковым способом.
Теплоэффективность
Высокий уровень теплоэффективности обеспечен применением энергосберегающих сэндвич-панелей с наполнителем из пенополиуретана и системой уплотнителей.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн панелей
Волна (внутри и снаружи)
Цвета панелей
RAL 9003 (белый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL (наценка)
Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм от 2 000 до 3 700
Ширина проема, мм от 2 000 до 5 000
Притолока, мм от 430
Пристенки, мм от 150; со стороны установки привода — от 230
Размеры проема Печать раздела
Конструкция Печать раздела

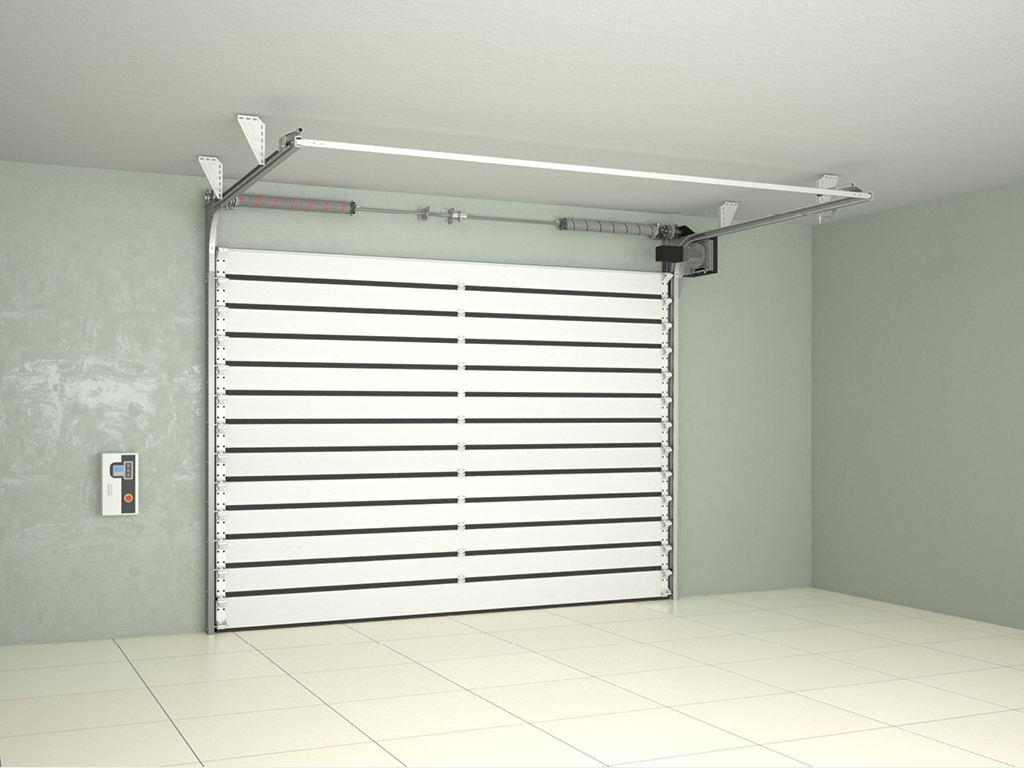

1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Блок управления
10. Датчик концевого положения
11. Защитный кожух передаточной цепи
12. Кронштейны крепления к потолку
Подготовка строительного объекта Печать раздела
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 430 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа Печать раздела
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения Печать раздела
ISD01-PARKING
ISD01 Parking
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки ≥ 430
B, мм Ширина проема B
A, мм Высота угловой стойки H + 275
A1, мм Высота вертикальной направляющей H - 215
Ab, мм Высота оси вала и барабана H + 341
A2, мм Высота горизонтальной направляющей H + 215
E, мм Длина горизонтальных направляющих H + 660
Db, мм Рабочая зона торсионного механизма зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство 150
Q, мм Зона расположения привода на вал 230
Базовая комплектация Печать раздела
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм.
Комплект направляющих и угловых стоек.
Торсионный механизм, рассчитанный на 100 000 циклов.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Блок управления и электропривод, оснащенный системой аварийной разблокировки.
Дополнительная комплектация Печать раздела
Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.
Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.
Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.
Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.
Технические характеристики Печать раздела
Параметр Значение Примечание
Ресурс, циклов 1 000 000 Ворота
Ресурс, циклов 100 000 Торсионный механизм
Условия эксплуатации продукции Печать раздела
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон, пенопласт, стретч-пленка, скотч
Ширина, мм упаковка щита — 250
Высота, мм упаковка щита — от 200 до 800
Длина, мм упаковка щита — от 2 000 до 6 100
Вес брутто, кг до 1 000
Количество в упаковке упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.)
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности скоростных секционных ворот ISD01-PARKING, произведенных концерном DoorHan, на срок 2 года с момента приобретения.
Дополнительное описание Печать раздела
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
Чертежи Печать раздела
Ворота скоростные секционные ISD01 Parking
Паспорта и сертификаты Печать раздела
Сертификат соответствия (скоростные секционные ворота)
Сертификат соответствия (блок управления)
Паспорт «Промышленные скоростные секционные ворота ISD01-PARKING»
Инструкции Печать раздела
Инструкция по монтажу промышленных секционных ворот серии ISD01-PARKING
Инcтрукция «Блок управления для скоростных секционных ворот серии ISD01-PARKING»
Новинки Печать раздела

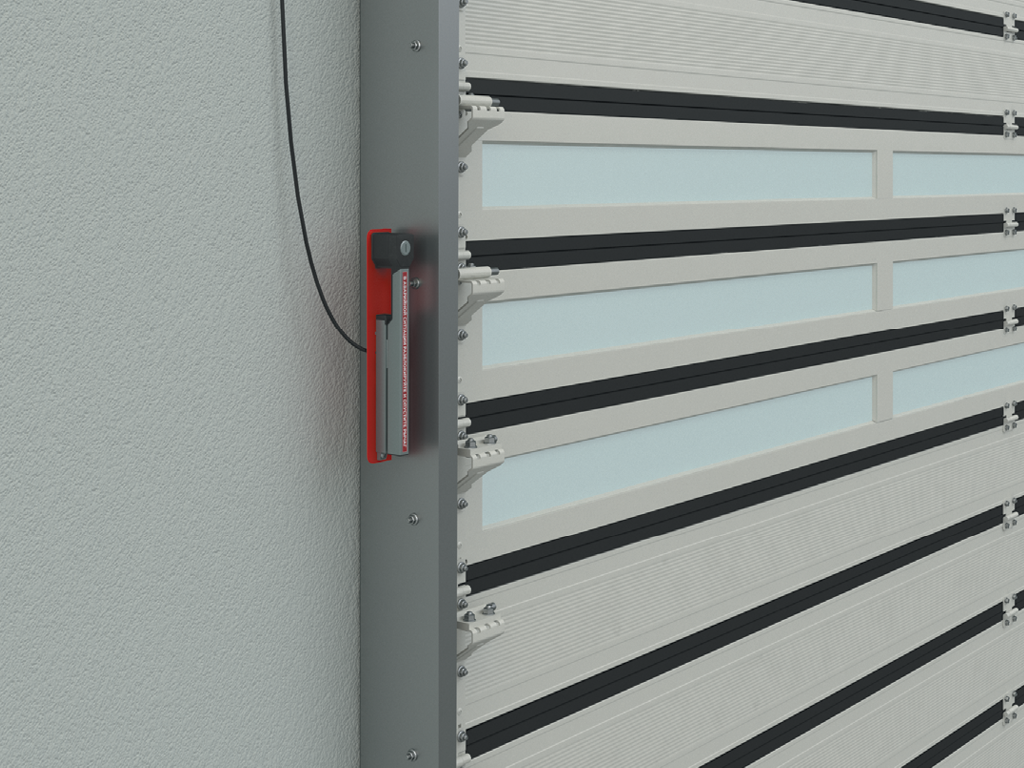

Система аварийной рычажной разблокировки полотна ворот при внештатных ситуациях.

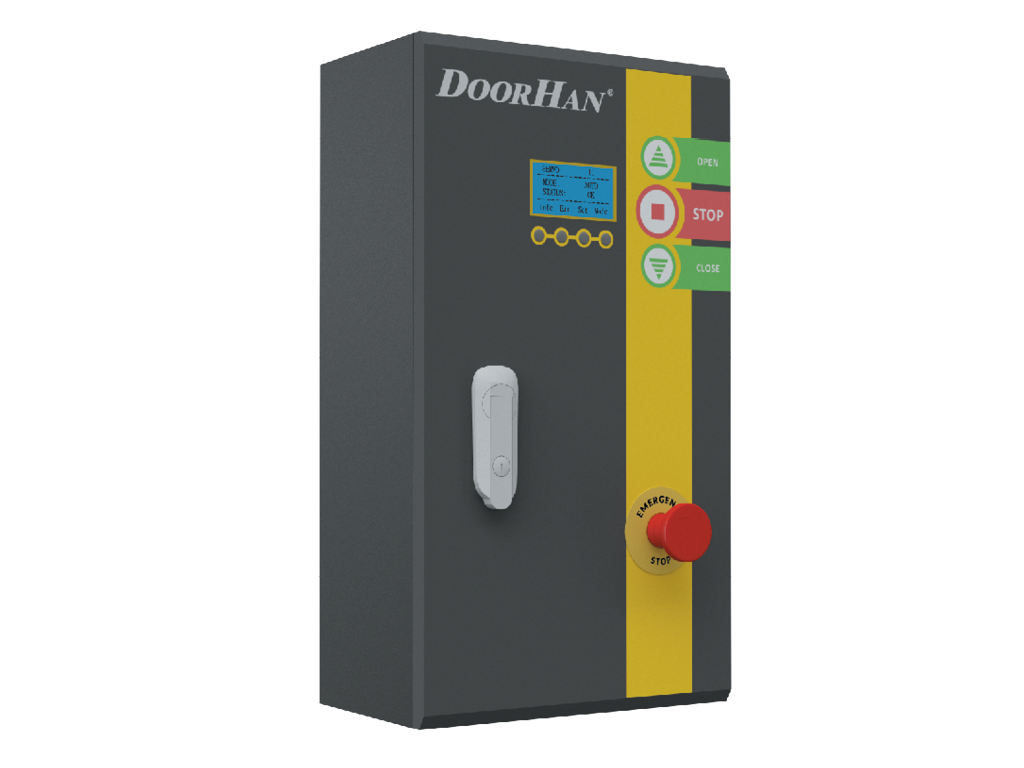

Блок управления — обновлен дизайн, расширен функционал (предупреждение о необходимости проведения сервисного обслуживания, счетчик количества циклов, функция плавного запуска и остановки ворот).

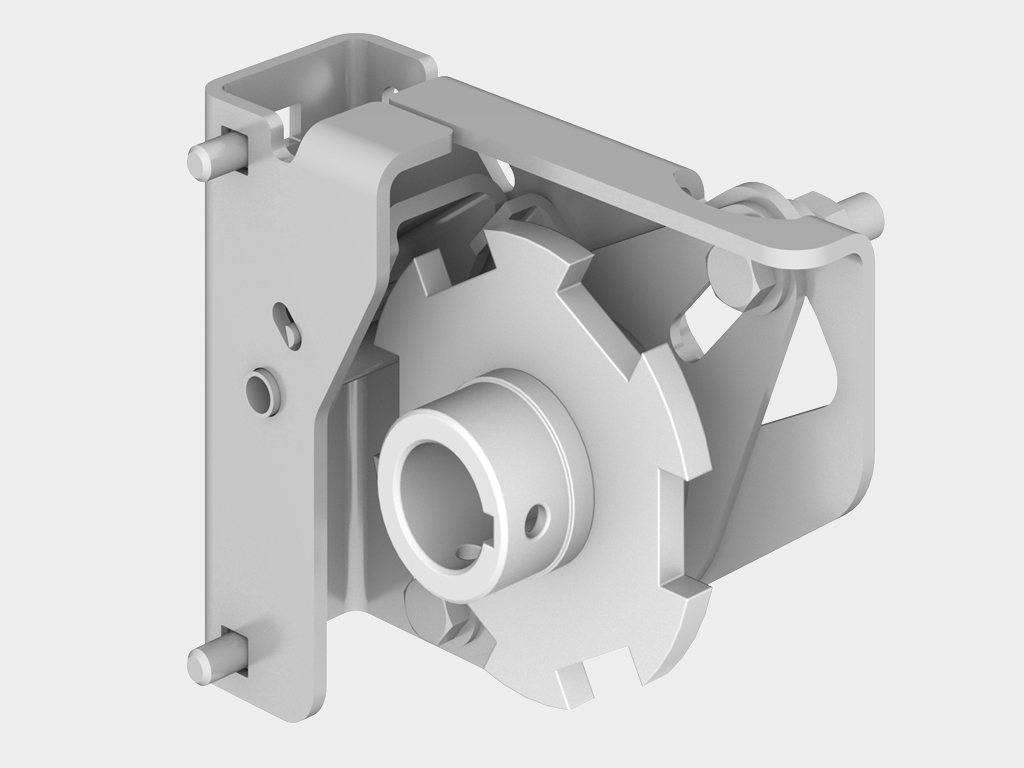

Новый амортизатор — бесшумная работа, большой диапазон регулировок, повышенная стойкость к деформациям.
Портфолио реализованных объектов Печать раздела
Скроростные секционные ворота ISD01-PARKING
Особенности
Высокая скорость открывания полотна ворот.
Высокая интенсивность эксплуатации и запас прочности конструкции.
Конструкция ворот выполнена из материалов, устойчивых к коррозии.
Основные технические характеристики
Количество циклов 1 000 000 (ворота); 100 000 (торсионный механизм)
Высота проема, мм от 2 000 до 3 700
Ширина проема, мм от 2 000 до 5 000
Притолока, мм от 430
Пристенки, мм от 150 / 230 (со стороны установки привода)
