Гаражные секционные ворота из алюминиевых панелей с пружинами растяжения RSD01LUX

Секционные ворота RSD01LUX предназначены для перекрытия въездных проемов шириной до 3 000 мм и высотой до 2 750 мм в гаражах, бытовых и технических помещениях. За счет низкого типа подъема, данная серия имеет минимальные требования к параметрам проема — может быть установлена в помещениях, имеющих пристенки от 100 мм и притолоку от 110 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже. Ворота серии RSD01LUX можно заказать на всей территории России со сроком исполнения заказа от 1 часа.

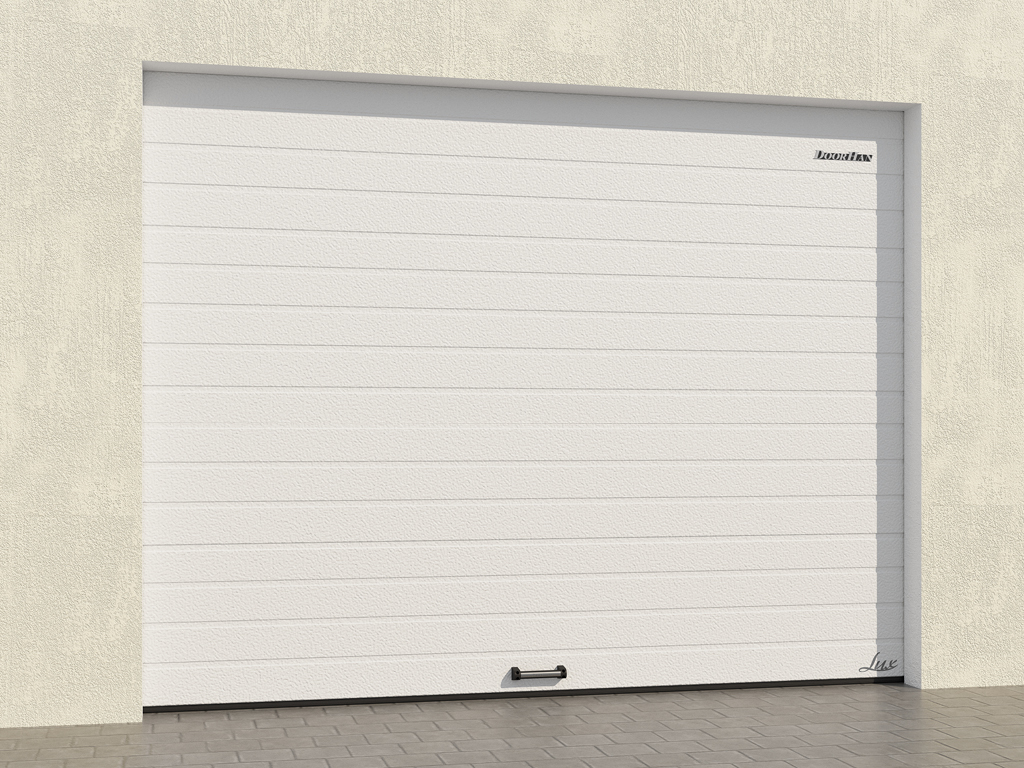

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

Видео
Зона применения Печать раздела
Частные гаражи
Подсобные помещения
Паркинги
Преимущества Печать раздела
Дизайн панелей
Доска (наружная сторона панели)
Горизонтальная полоса (внутренняя сторона панели)
Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)
Цвета лицевых поверхностей панелей
RAL 9003 белый
RAL 8017 коричнево-красный
Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм от 2 000 до 2 750
Ширина проема, мм от 2 000 до 3 000
Притолока, мм от 110
Пристенки, мм от 100
Размеры проема Печать раздела
Конструкция Печать раздела
1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка
Подготовка строительного объекта Печать раздела
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 110 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа Печать раздела
Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения Печать раздела
Низкий подъем (пружины растяжения)
Параметры: низкий подъем (пружины растяжения)
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 110; (h ≥ 140 при использовании потолочного привода)
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
A1, мм Высота вертикальной направляющей H - 489
E, мм Длина горизонтальных направляющих 2 514 мм — при высоте проема до 2 200 мм; 2 814 мм — при высоте проема до 2 500 мм; 3 064 мм — при высоте проема до 2 750 мм
S, мм Минимальное боковое пространство 100
P, мм Зона расположения потолочного привода 3 260 мм — при высоте проема до 2 200 мм; 3 560 мм — при высоте проема до 2 500 мм; 3 810 мм — при высоте проема до 2 750 мм
n, мм Перекрытие проема в открытом положении 230 — без привода; 40-60 — с потолочным приводом
Базовая комплектация Печать раздела
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Дополнительная комплектация Печать раздела
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Технические характеристики Печать раздела
Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна, кг/м² 7 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Условия эксплуатации продукции Печать раздела
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 600
Высота, мм от 300 до 500
Длина, мм от 2 100 до 3 100
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — 1 коробка с комплектацией
Гарантийные обязательства Печать раздела
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
Дополнительное описание Печать раздела
Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
RSD01LUX
Паспорта и сертификаты Печать раздела
Сертификат соответствия «Ворота для зданий и сооружений»
Паспорт «Гаражные секционные ворота из алюминиевых панелей с пружинами растяжения RSD01LUX»
Инструкции Печать раздела
Инструкция по монтажу секционных ворот RSD01LUX
