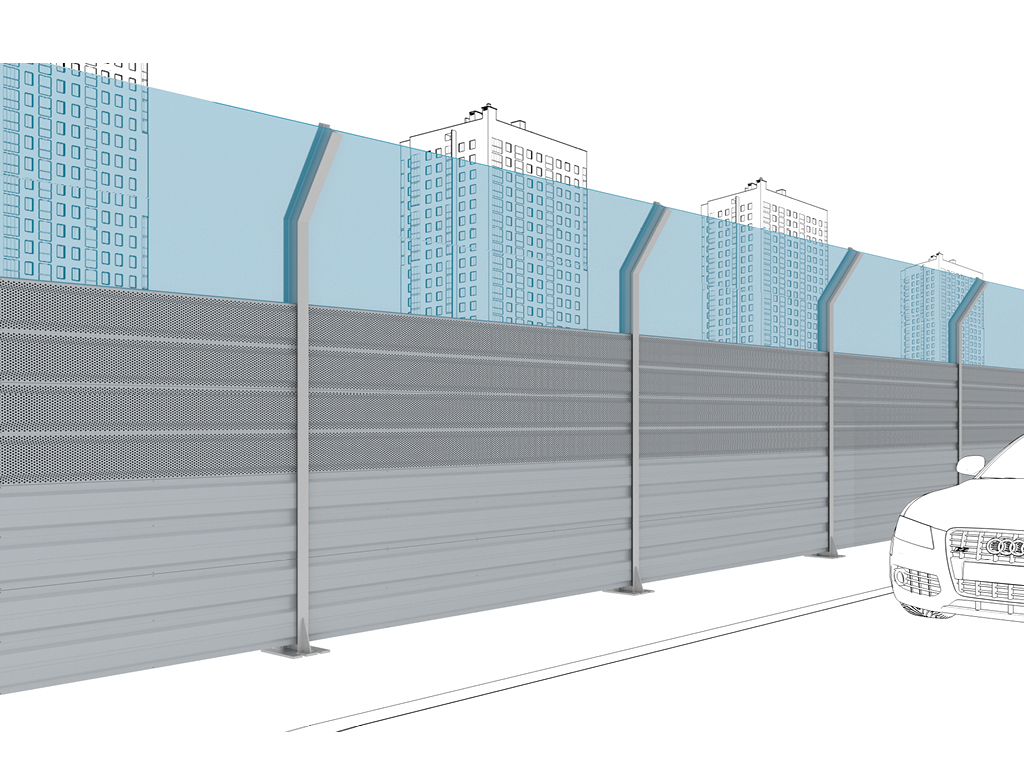

Акустические экраны предназначены для установки вдоль автомагистралей и железнодорожных путей для защиты застройки и селитебных территорий от шума транспортных потоков.
Акустический экран для железной дороги
Видео
Дизайн Печать раздела
Стандартные цвета панелей
RAL 9003 сигнально-белый
RAL 7035 светло-серый
RAL 7040 серое окно
RAL 7016 антрацитово-серый
RAL 1014 слоновая кость
RAL 9006 белый алюминий
RAL 7004 сигнально-серый
RAL 8014 сепия коричневый
RAL 3020 базовый красный
RAL 3000 огненно-красный
RAL 3005 винно-красный
RAL 8017 шоколадно-коричневый
RAL 5005 сигнально-синий
RAL 6025 папоротниковый зеленый
RAL 6005 зеленый мох
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота секции, мм | от 2 000 до 8 000 с шагом 500 |
| Ширина, мм | от 500 до 4 000 |
Конструкция Печать раздела
1. Стойка
2. Шумоотражающая панель с комплектом крепления
3. Шумопоглощающая панель с комплектом крепления
4. Светопрозрачная панель с комплектом крепления
Подготовка строительного объекта Печать раздела
Включает в себя ряд мероприятий таких, как разметка территории согласно проекту, проведение работ нулевого цикла, подготовка охраняемого места под выгрузку комплектации.
Способы монтажа Печать раздела
 |

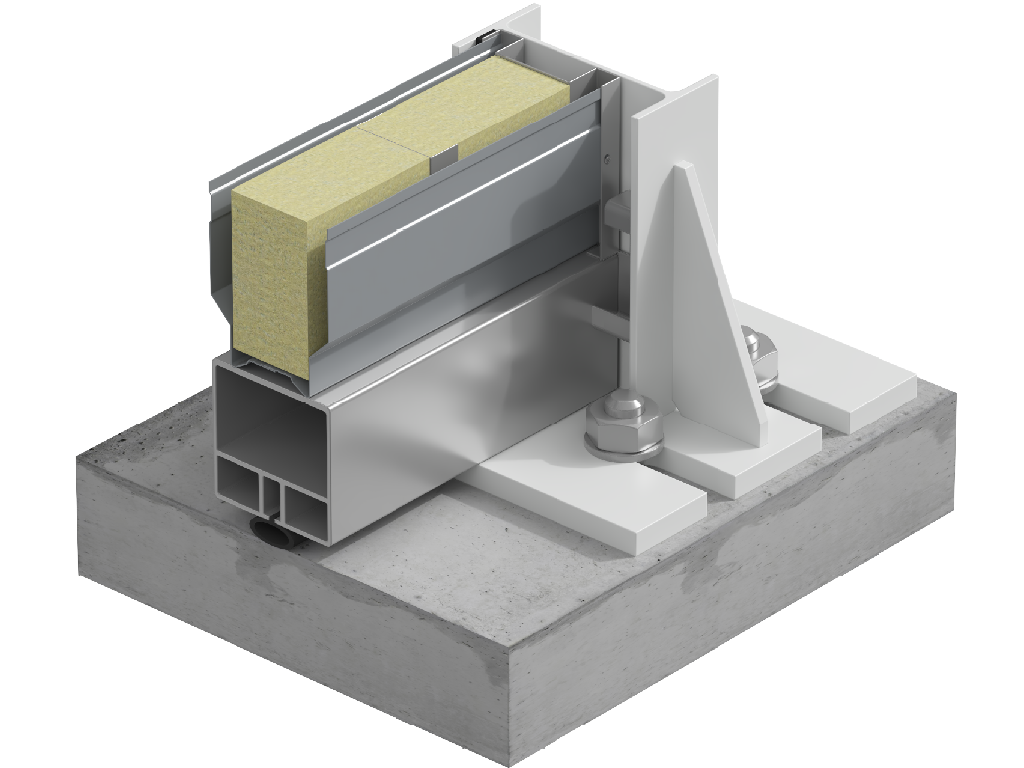

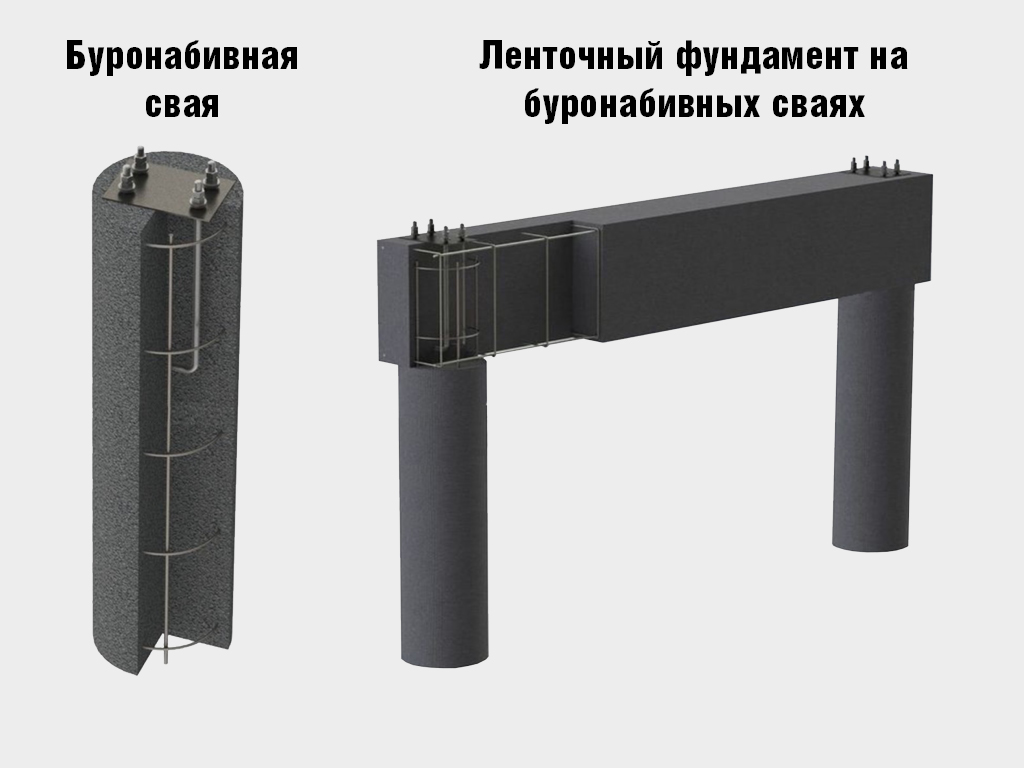

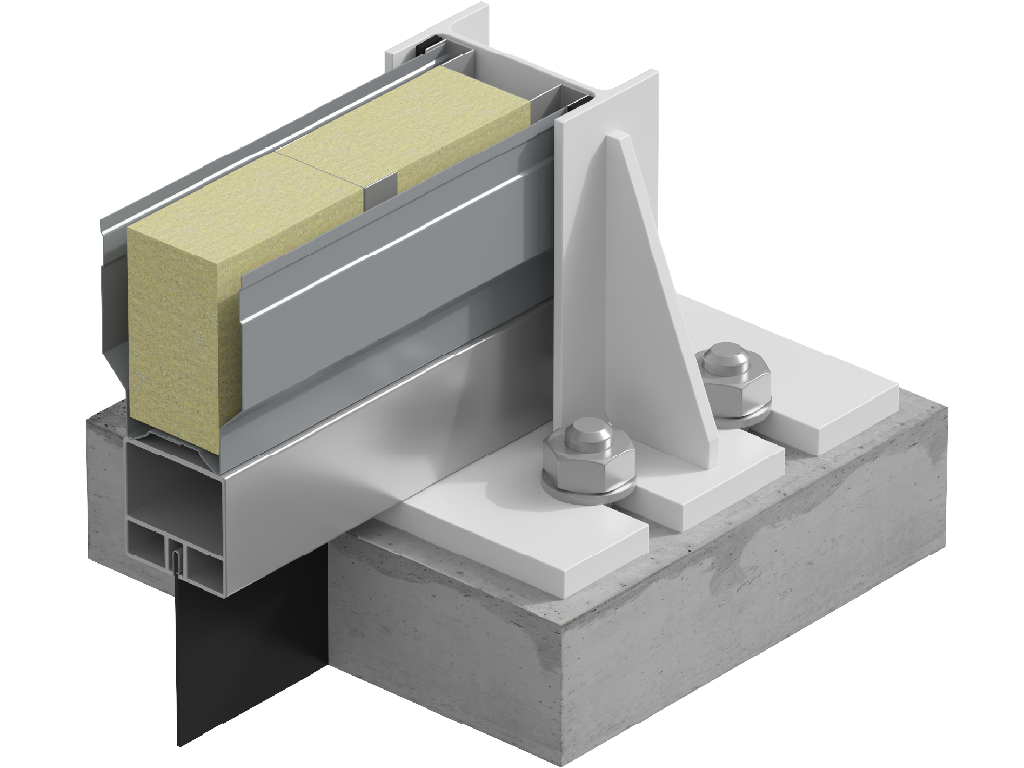

Монтаж акустических экранов осуществляется на заранее подготовленный фундамент из буронабивных свай либо на соответствующий спроектированный ленточный фундамент с расположенными на нем закладными элементами с высокопрочными шпильками. |
Стандартные конструктивные решения Печать раздела
 |

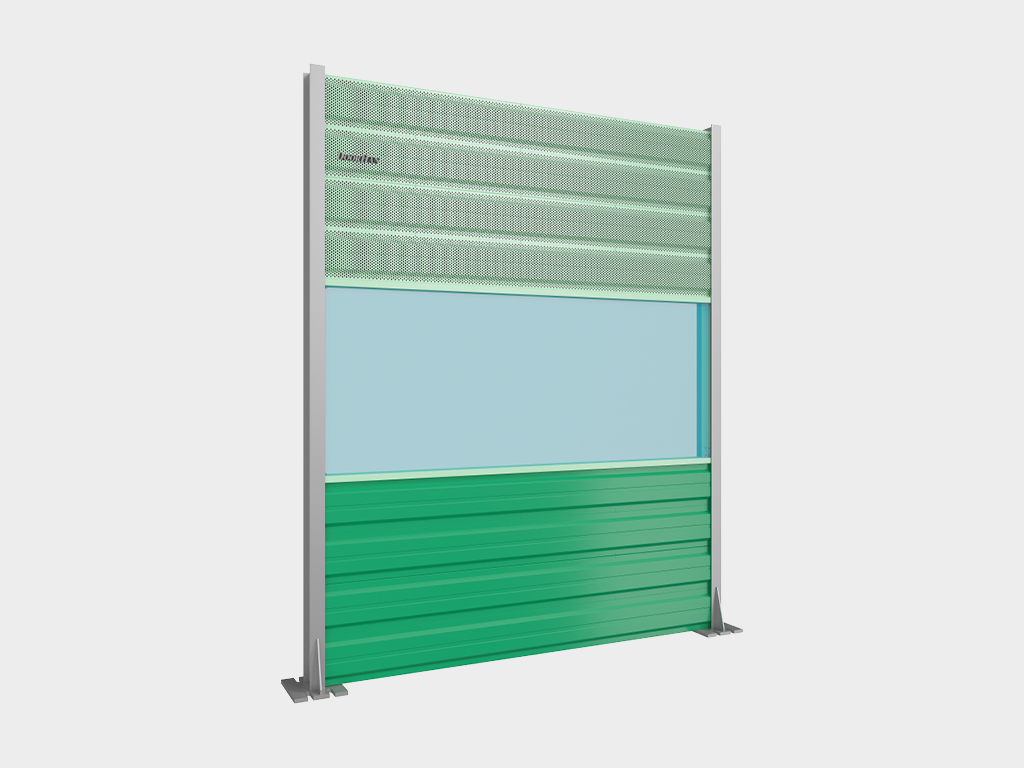

Прямой акустический экран |
 |

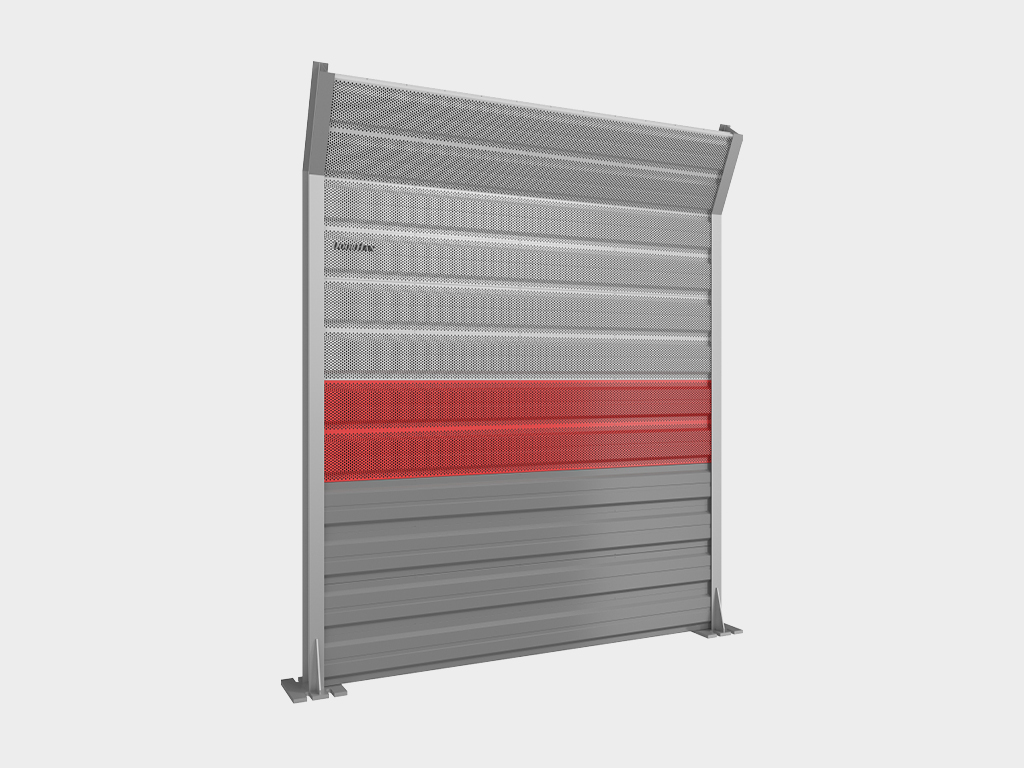

Г-образный акустический экран |
Базовая комплектация Печать раздела
 |

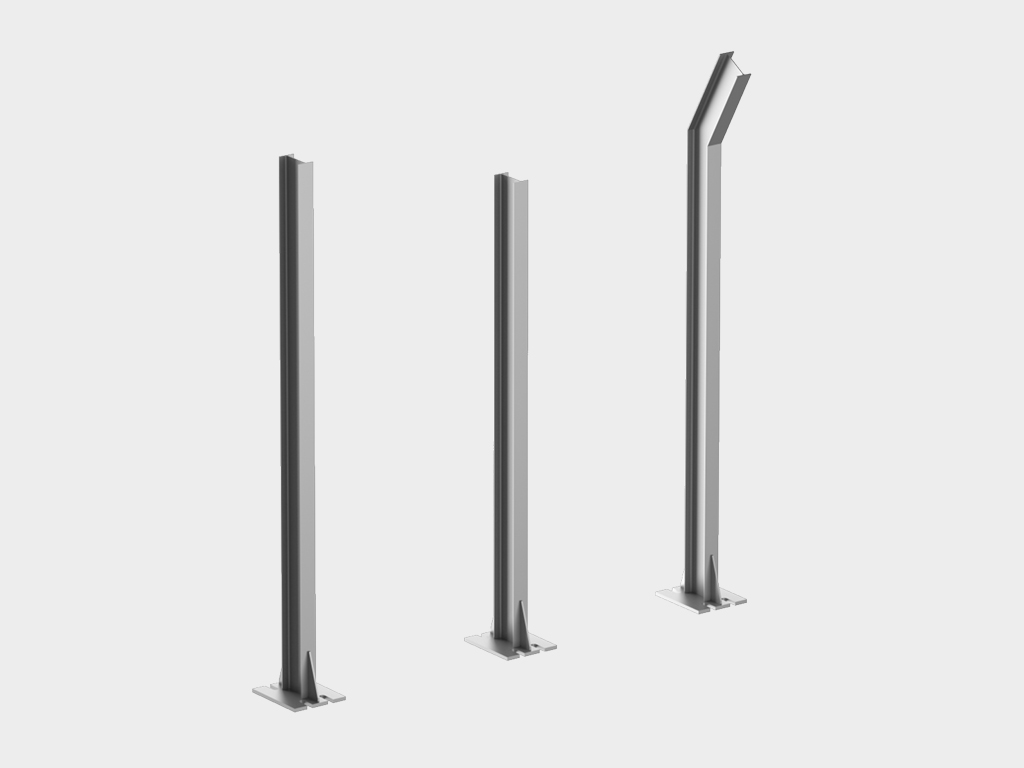

Стойки акустического экрана представляют собой конструкцию, состоящую из двутавра расчетного сечения, сваренного с жестким основанием. |
 |

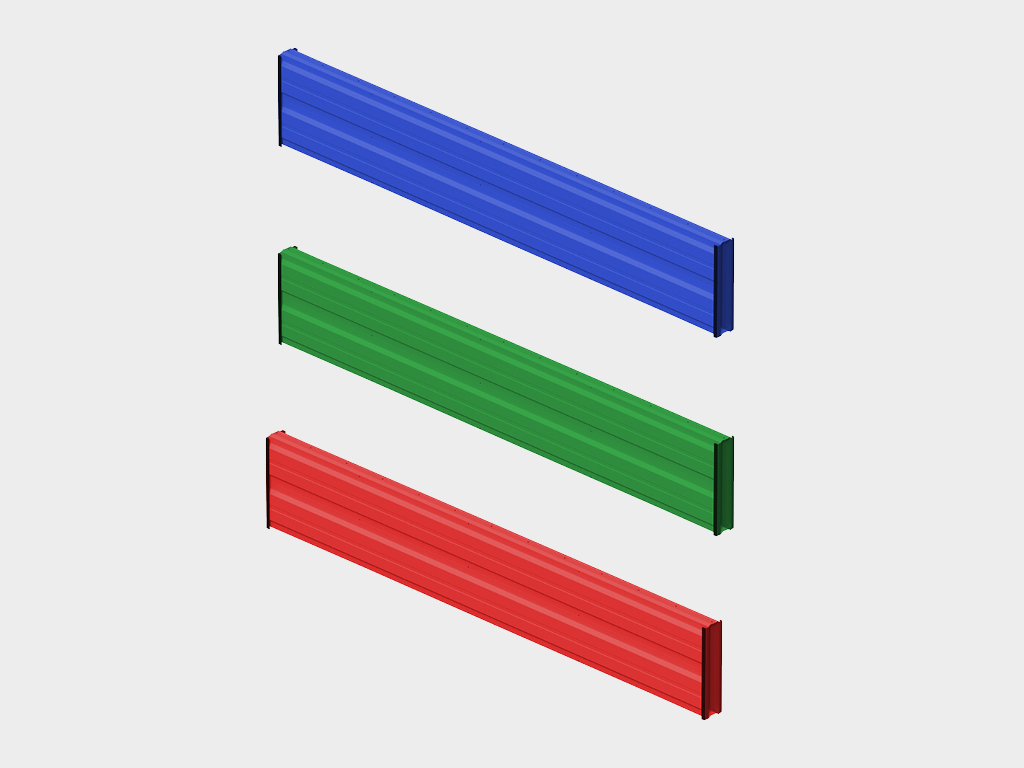

Шумоотражающие панели. Состав: профилированные стальные листы С20, плита минераловатная теплоизоляционная на синтетическом связующем, верхний и нижний нащельники, боковые крышки толщиной 1,2 мм, уплотнитель (энергофлекс). |
 |

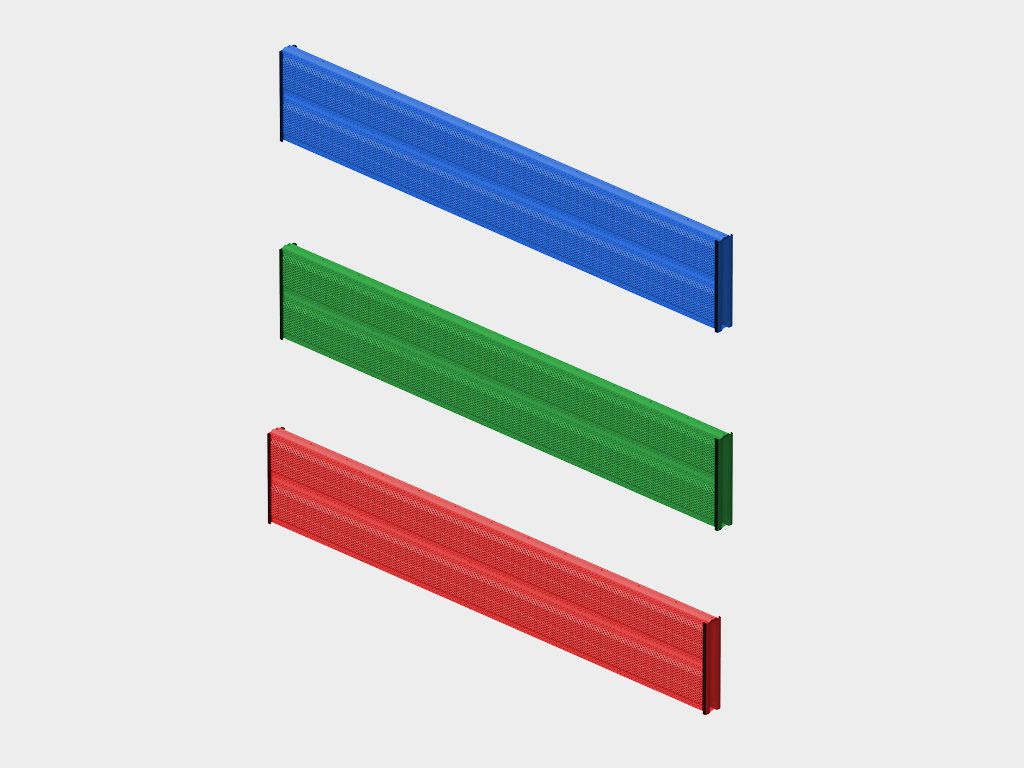

Шумопоглощающие панели. Состав: профилированные стальные листы С20 (один из которых перфорированный), плита минераловатная теплоизоляционная на синтетическом связующем, мембрана парогидроизоляции полипропиленовая «Изобонд А», верхний и нижний нащельники, боковые крышки, уплотнитель (энергофлекс). |
 |

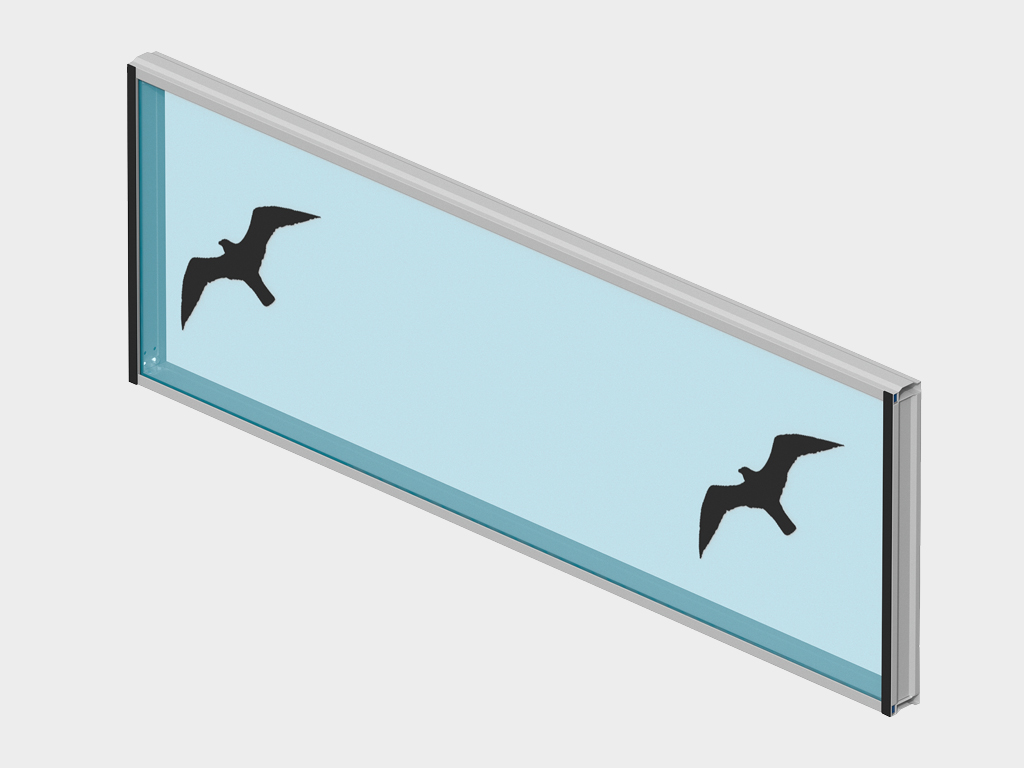

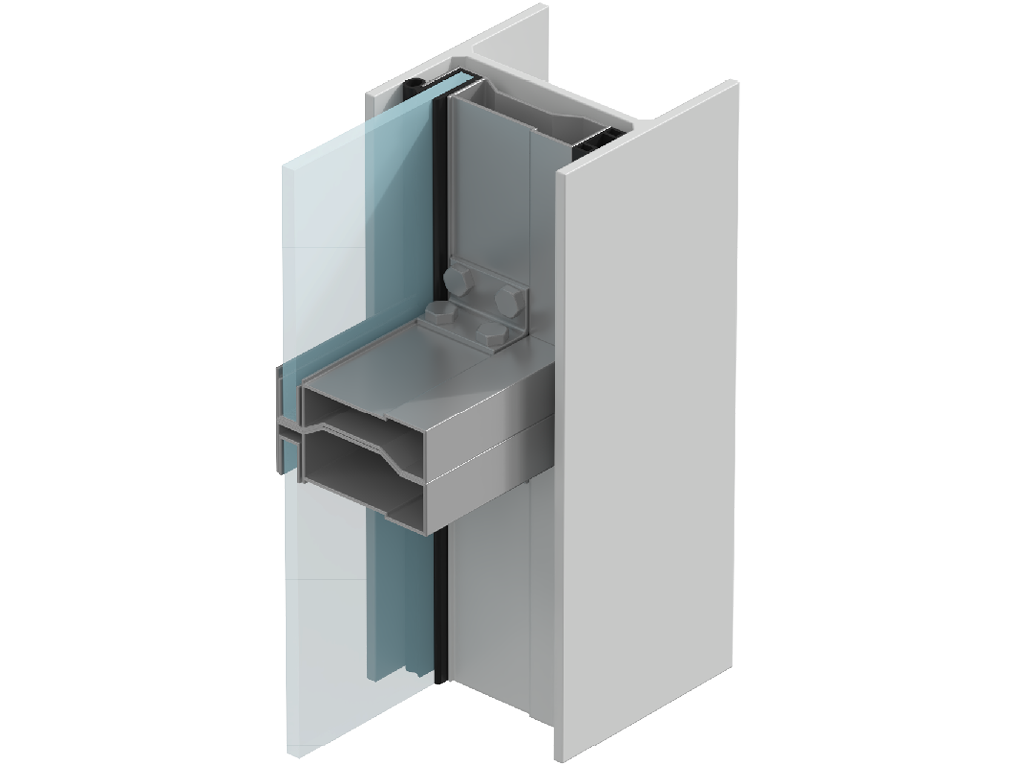

Светопрозрачные панели. Состав: алюминиевые профили (верхний, нижний, боковой, промежуточный, штапик), стеклопакет 16 мм, боковые крышки, уплотнитель (энергофлекс). |
 |
Профили переходные (верхний и нижний). Устанавливаются в местах перехода от шумопоглощающей/шумоотражающей панели к светопрозрачной. |
 |
Профиль надстройки переходной. Устанавливается в месте стыка верхних панелей при использовании стойки с уклоном под верхнюю панель. |
Технические характеристики Печать раздела

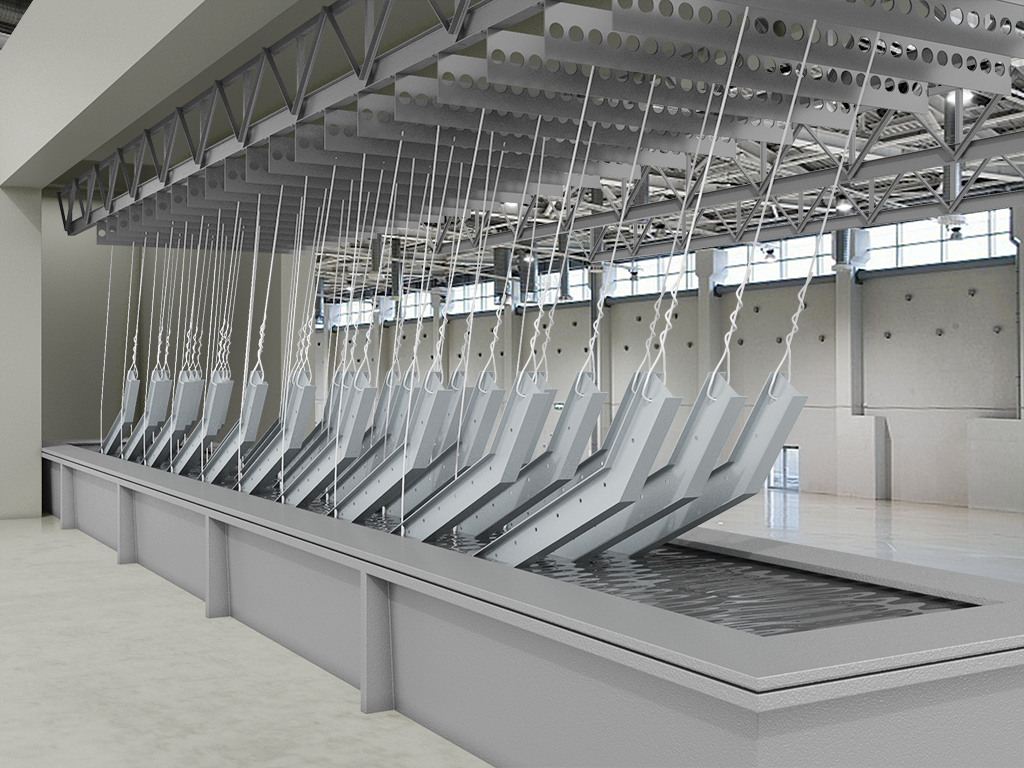

| Параметр | Значение | Примечание |
|---|---|---|
| Материал корпуса панели | оцинкованная сталь/алюминий | |
| Толщина панели, мм | 85/115/125 | |
| Монтажная высота панели, мм | 500/1000 | |
| Тип панели | шумоотражающая панель | |
| Тип панели | шумопоглощающая панель | |
| Тип панели | светопрозрачная панель |
Условия эксплуатации продукции Печать раздела
Акустические экраны DoorHan могут эксплуатироваться в условиях воздействия агрессивных сред, преимущественно устанавливаются вдоль автомобильных и железных дорог.
Упаковка Печать раздела
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Описание | Упаковка светопрозрачных панелей высотой 500 и 1000 мм. производится в деревянную обрешетку, допускающую складирование пакетов друг на друга в штабель высотой до 2,5 метров. Панели при упаковке устанавливаются в вертикальное положение. |
| Высота, мм | 785 мм./1285 мм |
| Ширина, мм | 765 мм. |
| Количество в упаковке | 7 светопрозрачных панелей толщиной 85 мм. |
| Упаковка на палету | Характеристики упаковки |
|---|---|
| Описание | Упаковка в паллету. Норма загрузки 528 м2 - 580 м2 в еврофуру при длинах панелей в диапазоне от 3000-3300 мм. и 4000-4400 мм. |
| Ширина, мм | 1220 мм |
| Высота, мм | 2250 мм |
| Количество в упаковке | 44-48 шт |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия на комплектацию акустических экранов на срок 1 год с момента передачи товара.
Паспорта и сертификаты Печать раздела
Инструкции Печать раздела
| Инструкция по эксплуатации АЭ | |
| Техническое задание на расчет стоимости шумозащитного экрана | |
| Техническое задание на расчет стоимости шумозащитной кабины (кожуха) |
Портфолио реализованных объектов Печать раздела
