ТИП ПРОДУКЦИИ: Стандартный
Легкие и надежные ворота с уникальной конструкцией из алюминия и сэндвич-панелей. Устанавливаются на объекты частного или промышленного сектора: дачные участки, поселки, складские и производственные комплексы.
Видео
Зона применения Печать раздела
Объекты частного сектора: дачные участки
Объекты промышленного сектора: складские и производственные комплексы
Преимущества Печать раздела
Легкая и надежная конструкия
Жесткий алюминиевый каркас с заполением сэндвич-панелями обеспечивает одновременно легкость и надежность конструкции.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.
Богатый ассортимент
Большой выбор вариантов исполнения щита: от эконом- до премиум-класса.
Единый архитектурный стиль
Комплексное решение для клиента — ворота, заборные секции и калитки в едином стиле.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн панелей
Доска
Филенка
Горизонтальная полоса (с внутренней стороны панели)
Тип поверхности
Под дерево (внешняя)
Stucco (внутренняя)
ВАРИАНТЫ ИСПОЛНЕНИЯ ЩИТОВ

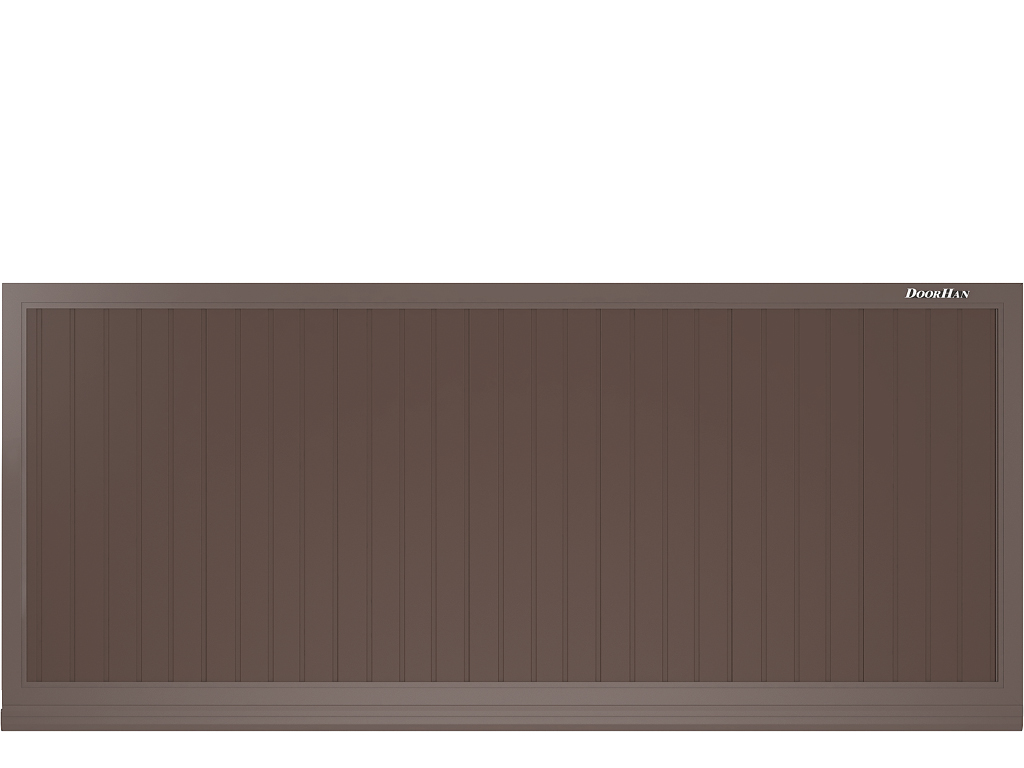

Щит с вертикальным расположением сэндвич-панелей.

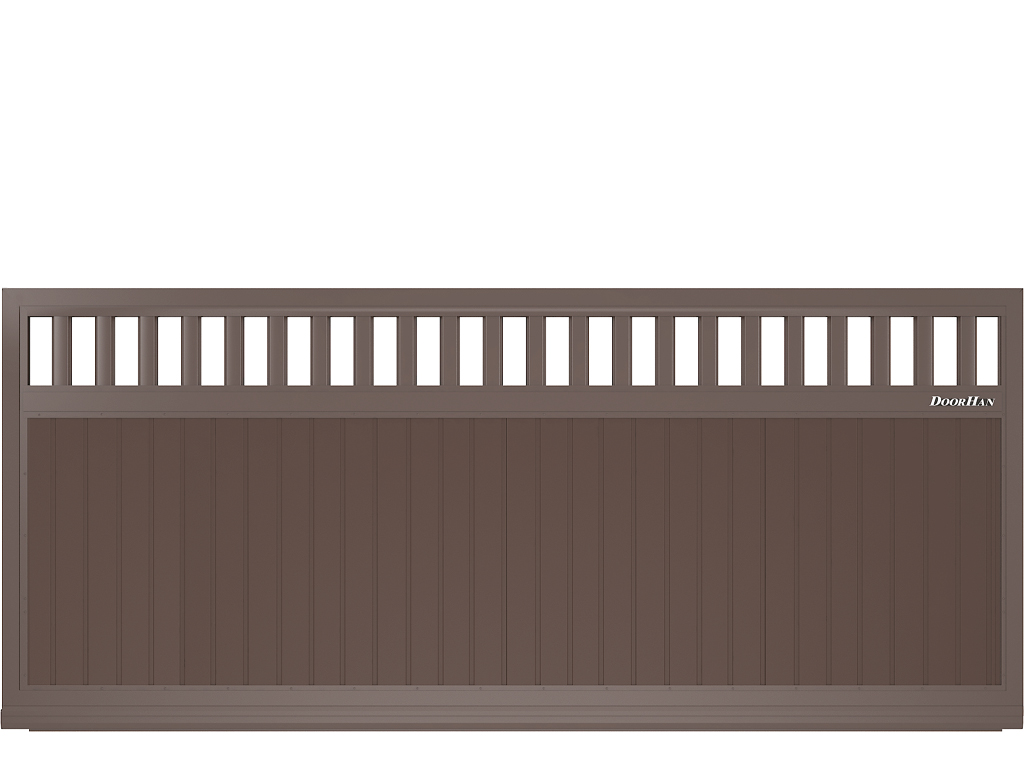

Щит c решеткой с вертикальным расположением сэндвич-панелей.
Щит с пиками и вензелями с вертикальным расположением сэндвич-панелей.
Щит арочный с пиками с вертикальным расположением сэндвич-панелей.

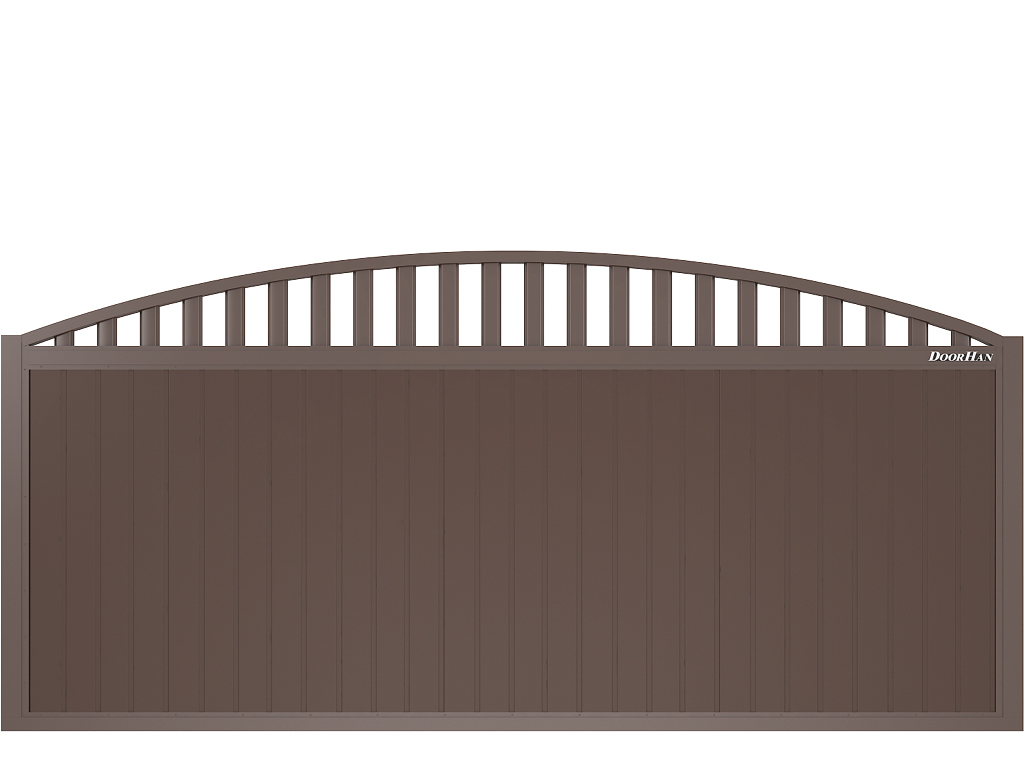

Щит арочный с решеткой с вертикальным расположением сэндвич-панелей.

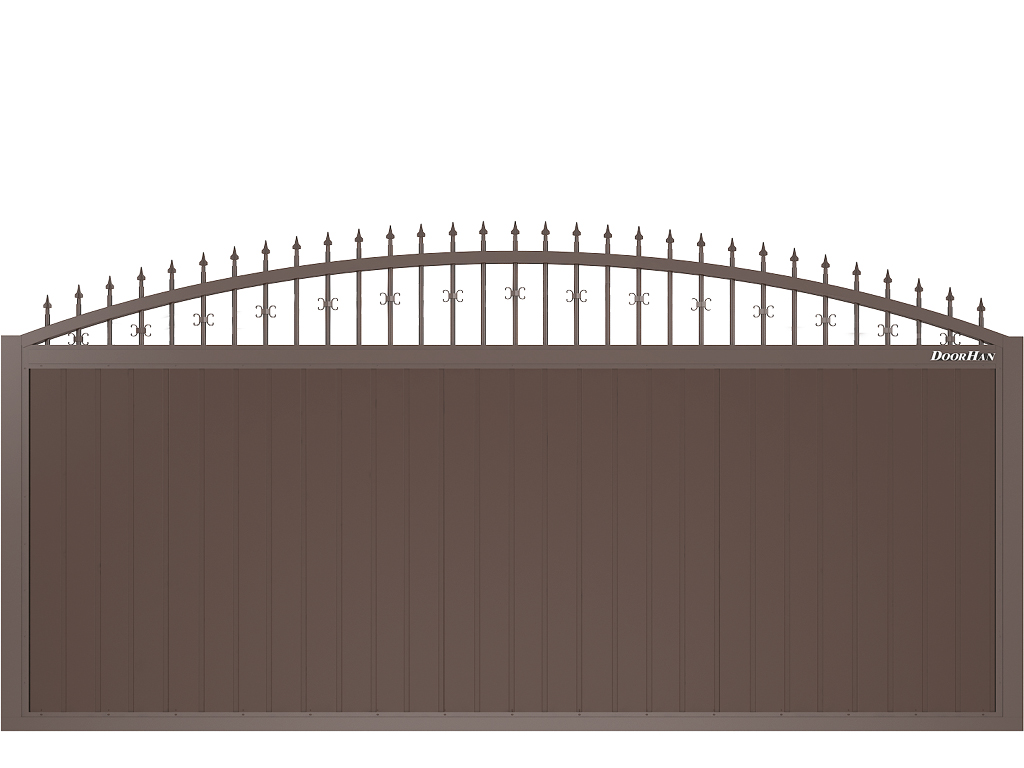

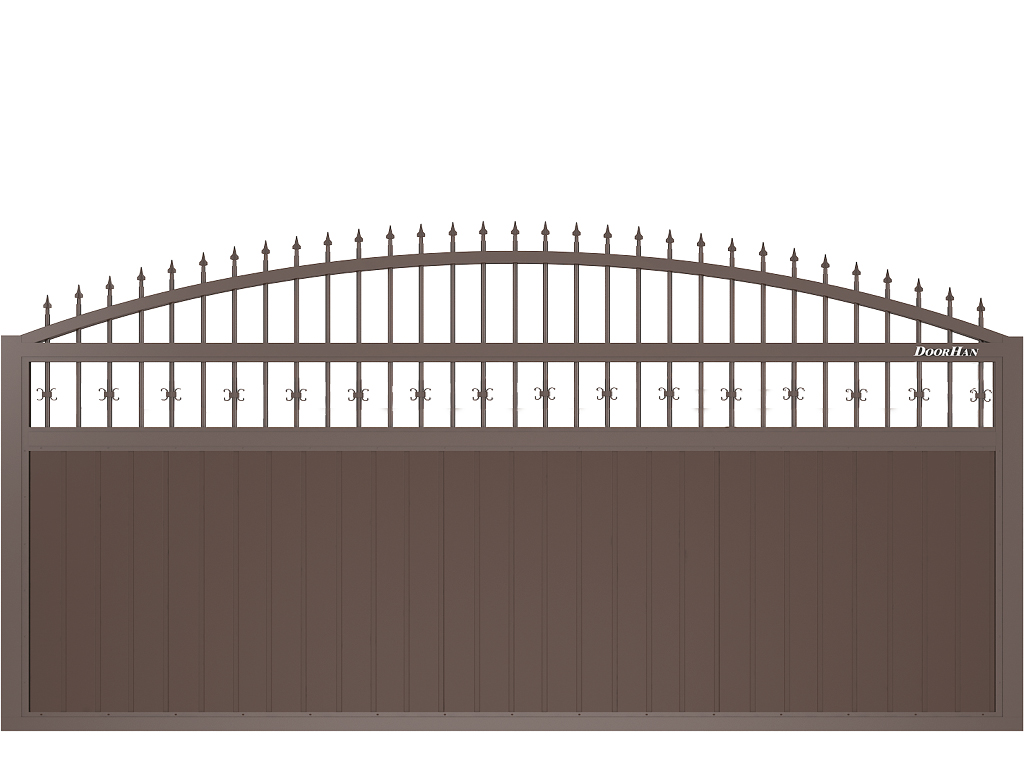

Щит арочный с пиками и вензелями с вертикальным расположением сэндвич-панелей.
Алюминиевая облицовка Premium
Premium Classic B1, темный орех
Premium Classic B2, темный орех
Premium Hi-Tech B3
Цвета
RAL 9003 (белый)
RAL 8017 (коричнево-красный)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордо)
RAL 9006 (серебро)
RAL 1014 (бежевый)
RAL 7004 (серый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL
Венге
Золотой дуб
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 1 000–3 200 |
| Ширина проема, мм | 2 000–7 500 |
| Просвет, мм | От 74 |

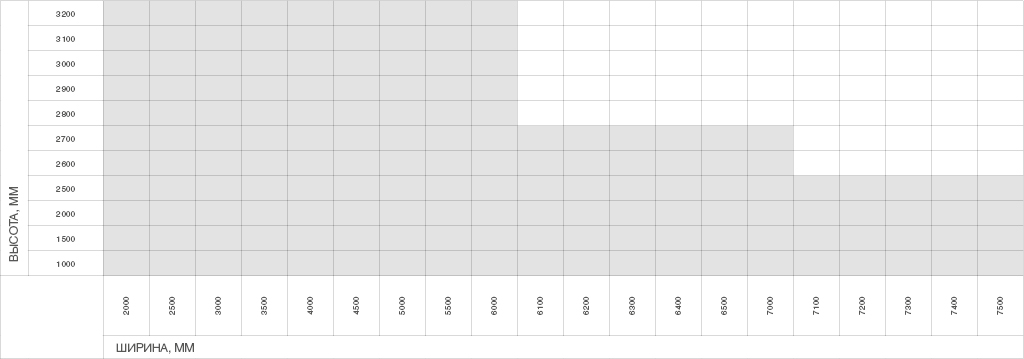

Размеры проема Печать раздела

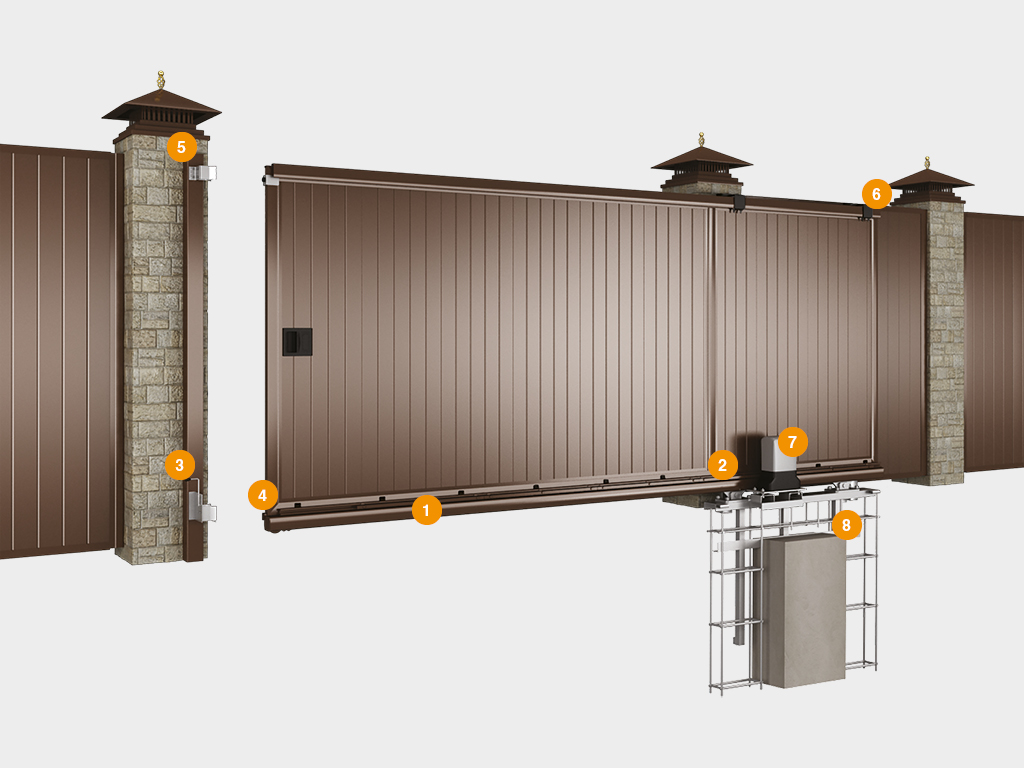

Конструкция Печать раздела
1. Несущая балка
2. Опора роликовая
3. Ловитель нижний

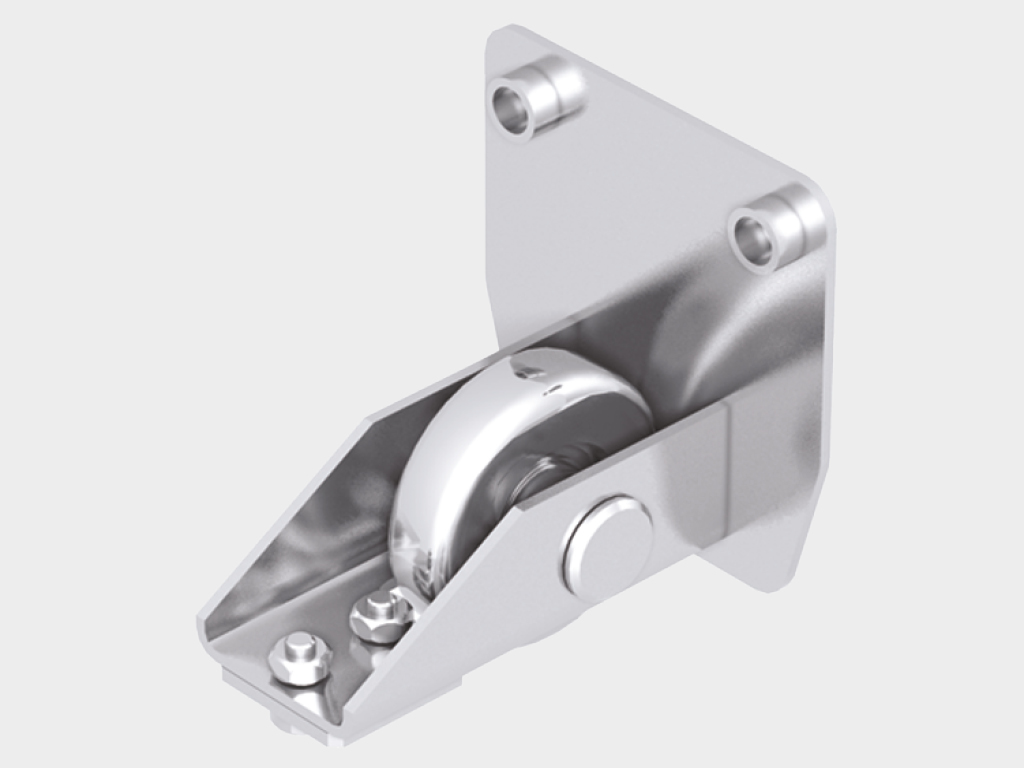

4. Крышка балки с роликом
5. Универсальный верхний ловитель
6. Направляющее устройство
7. Электропривод
8. Силовая рама
Подготовка строительного объекта Печать раздела

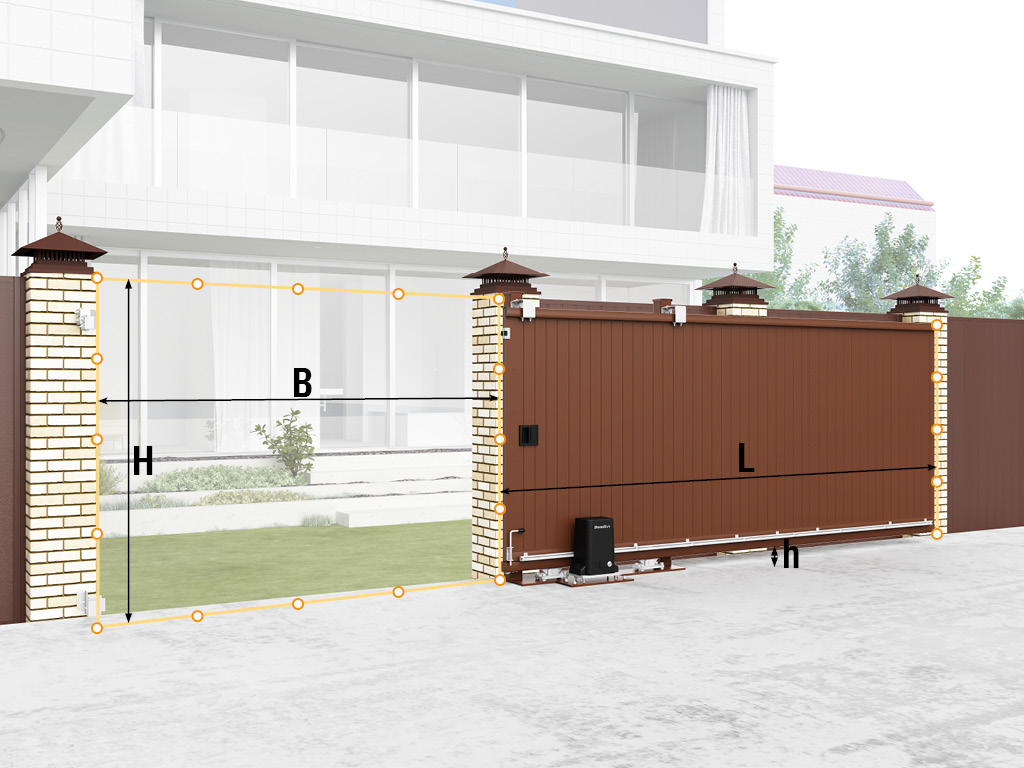

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
L — место для отката полотна (рассчитывается как B × 1,3).
h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
Требования к строительному объекту
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Способы монтажа Печать раздела
 |

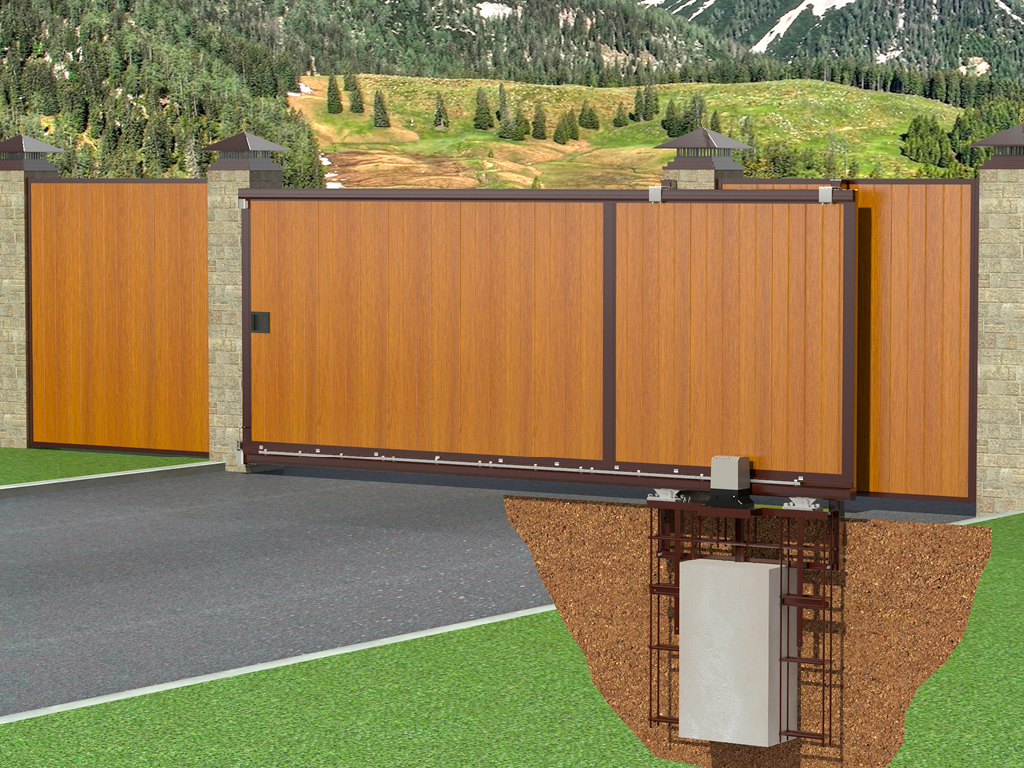

Монтаж силовой рамы. Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний. |
 |

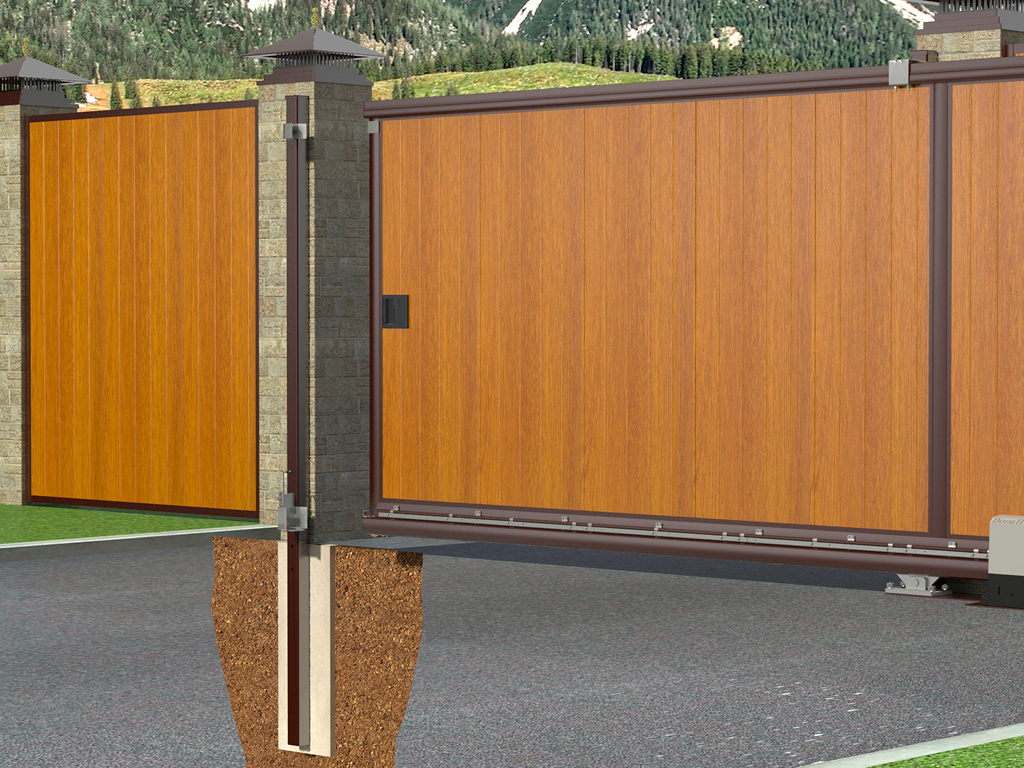

Бетонирование столба-ловителя. Установка столбов производится в заранее подготовленный котлован шириной и длинной 400 мм и глубиной 1 500 мм. |
Стандартные конструктивные решения Печать раздела
 |

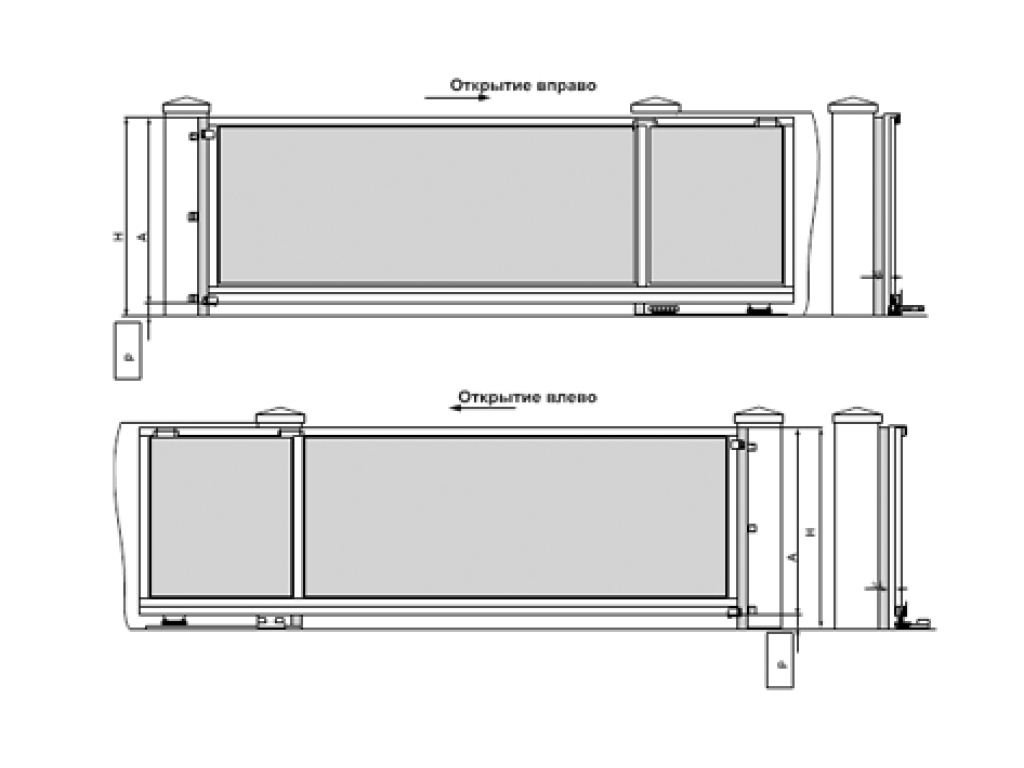

Открытие возможно в правую или левую сторону. |
 |

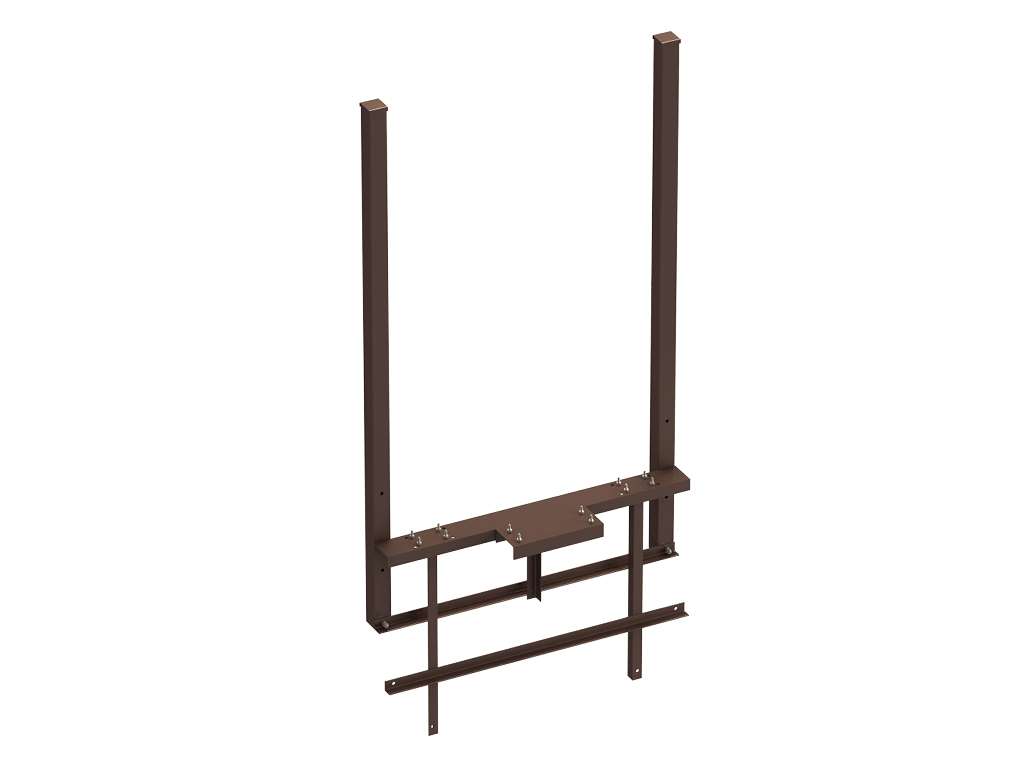

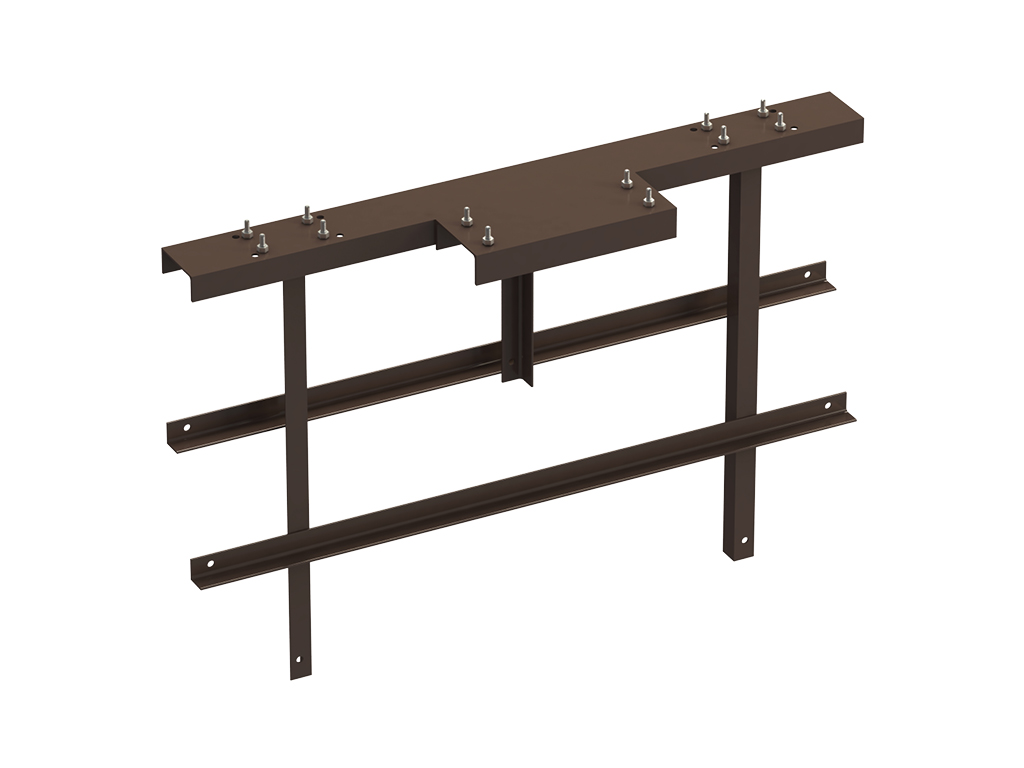

Рама стандартная ОЯС (основание, якорь, столбы) под бетонирование для установки сдвижных ворот под ключ. |
 |
Рама стандартная ОЯ (основание, якорь) под бетонирование для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители. |
 |

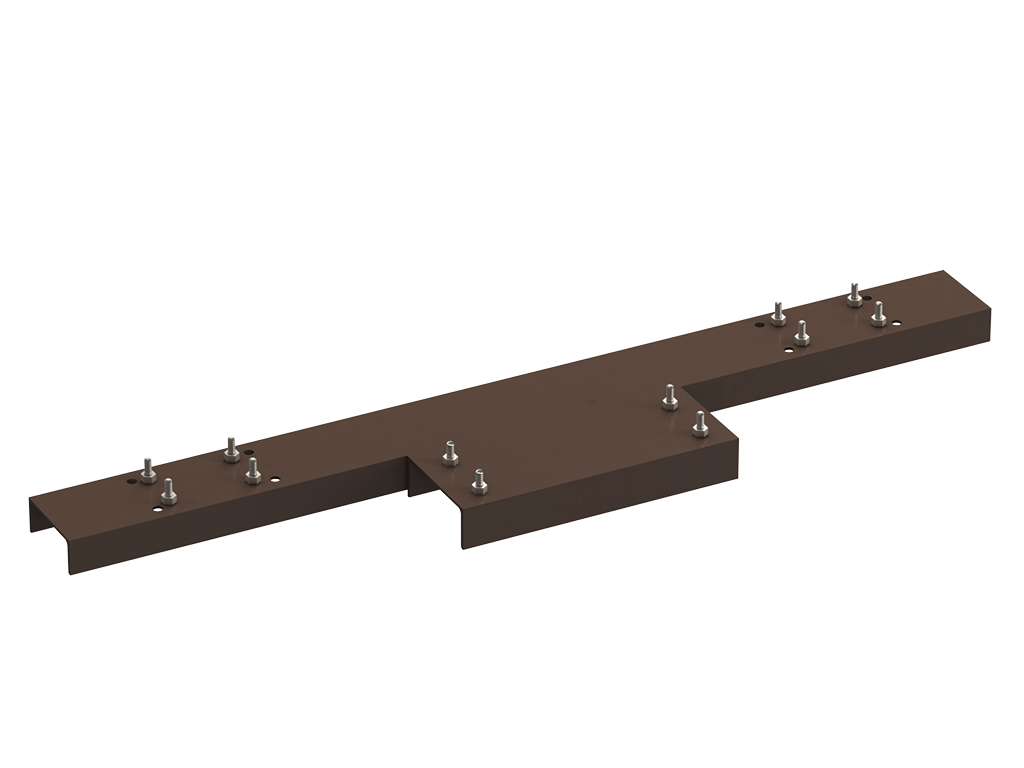

Рама стандартная (основание) под сварку к опалубке для установки сдвижных ворот рядом с уже имеющимся прочным сооружением, позволяющим закрепить верхние поддерживающие ролики и ловители, а также имеющимся фундаментом для установки конструкции ворот. |
 |

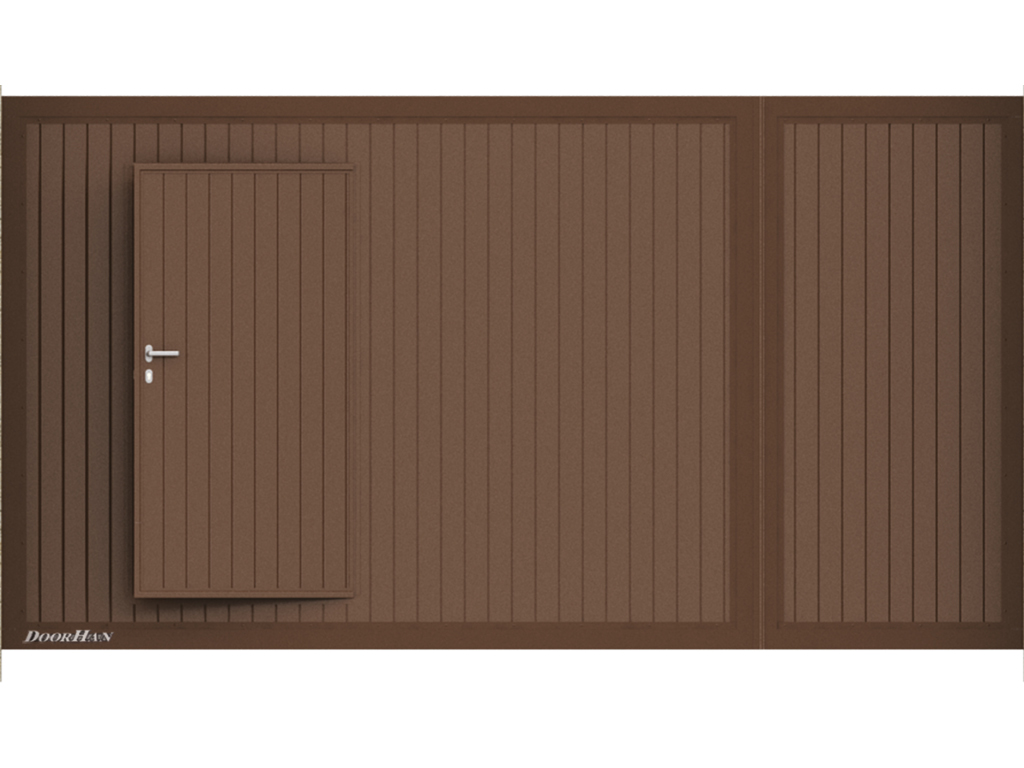

Калитка врезается в полотно сдвижных ворот для обеспечения дополнительного прохода на огороженную территорию при закрытых воротах. Параметры для врезной калитки: Минимальное расстояние слева и справа от калитки до края щита — 200 мм. Минимальное расстояние сверху и снизу от калитки до края щита — 115 мм. Минимальная ширина калитки — 800 мм. |
Базовая комплектация Печать раздела
 |

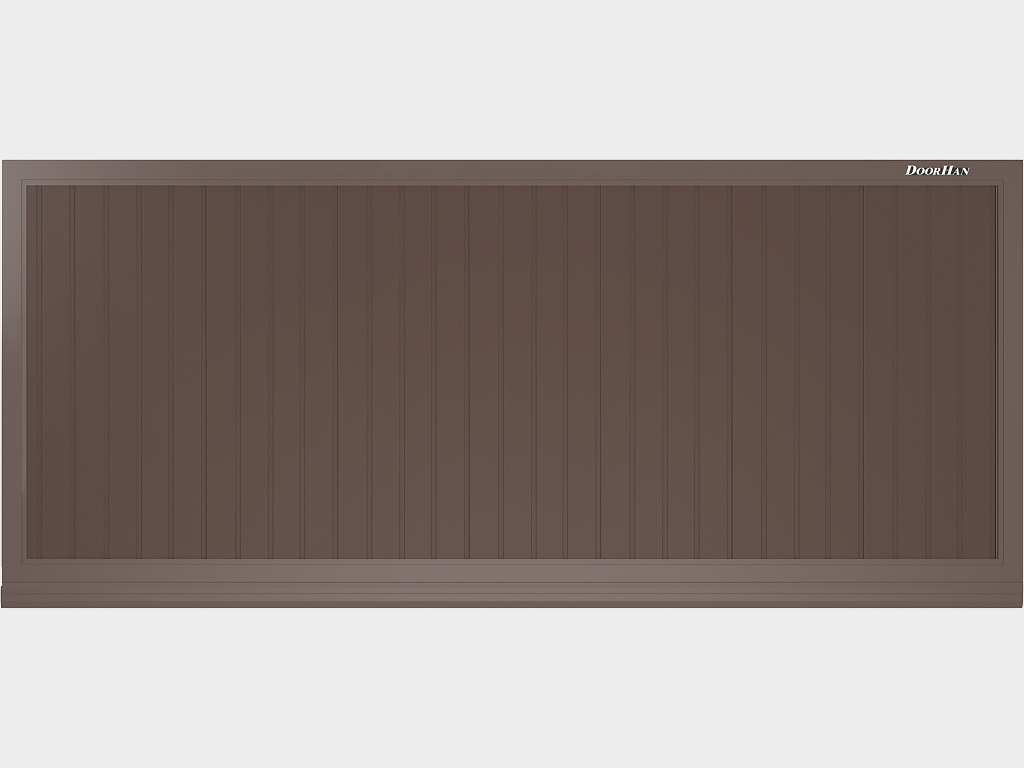

Полотно из сэндвич-панелей толщиной 40 мм. |
 |
Комплект ловителей. |
 |

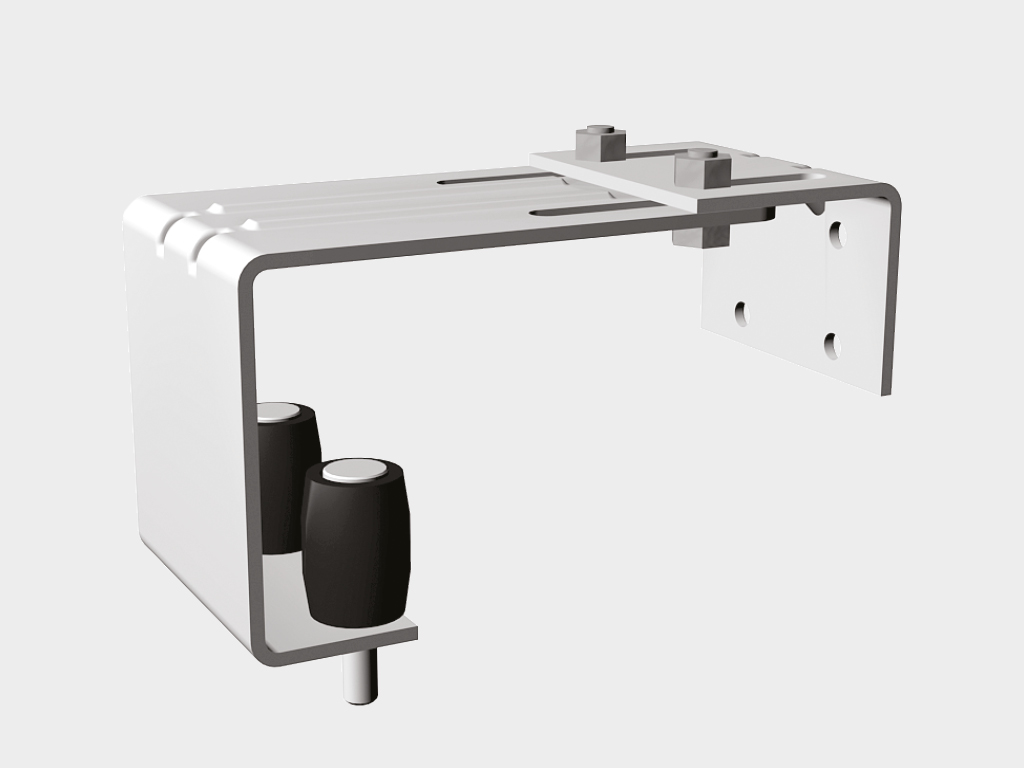

Устройство направляющее. |
 |
Крышки для балки. |
Дополнительная комплектация Печать раздела
 |

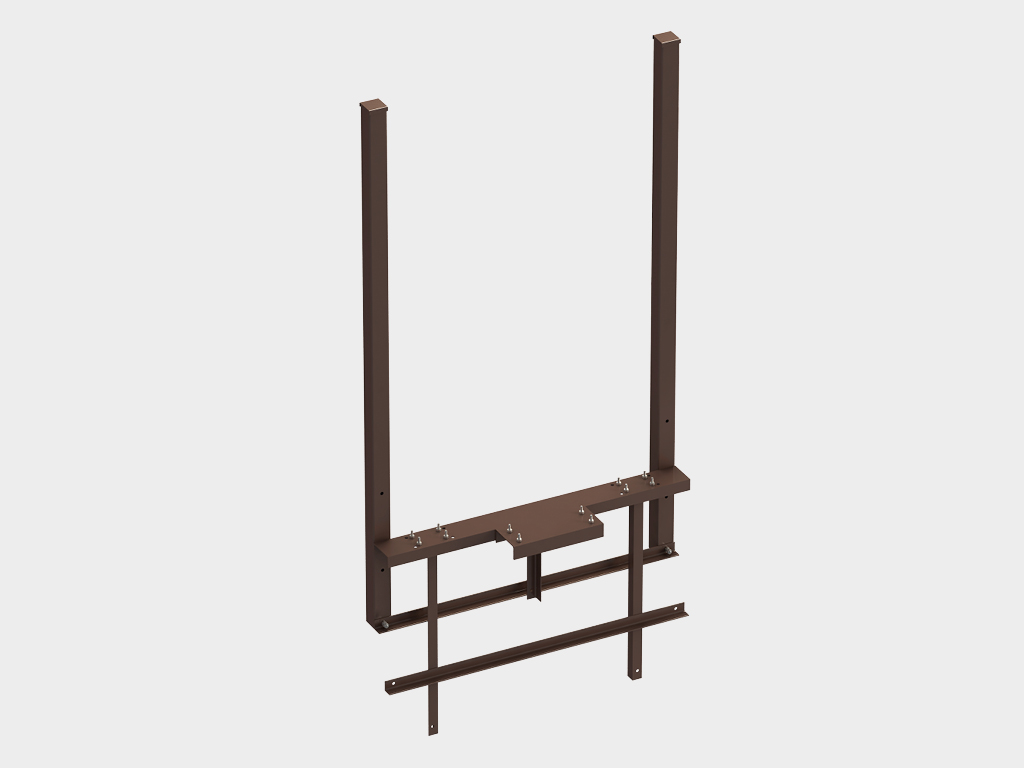

Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот). |
 |

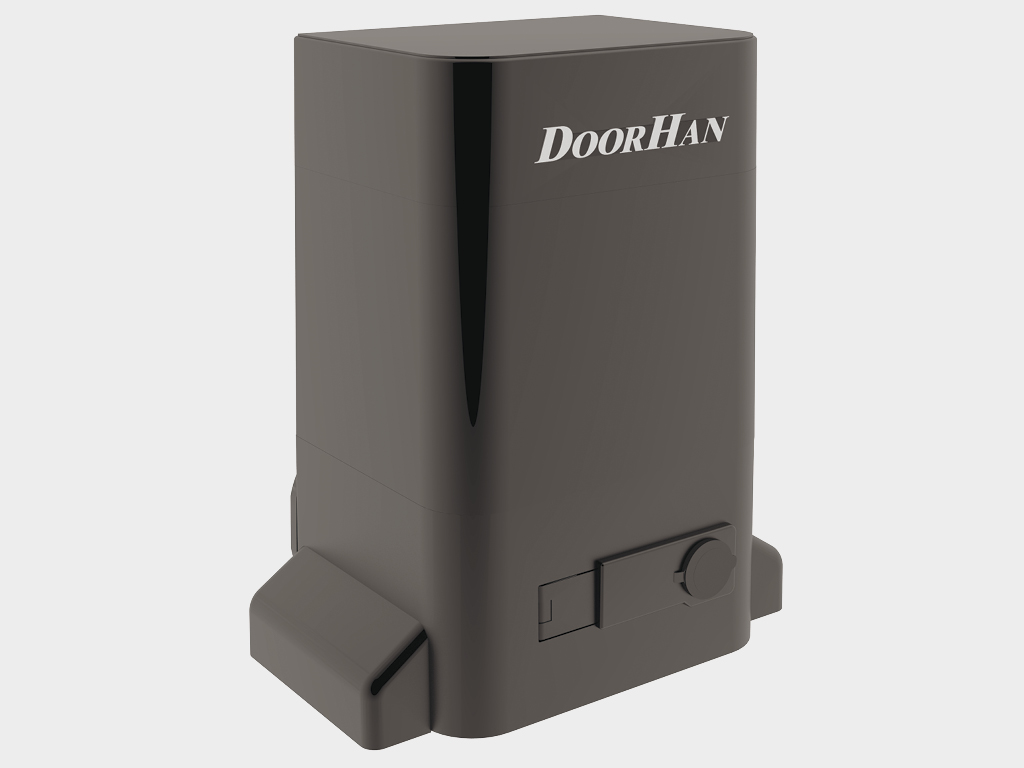

Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот). |
 |

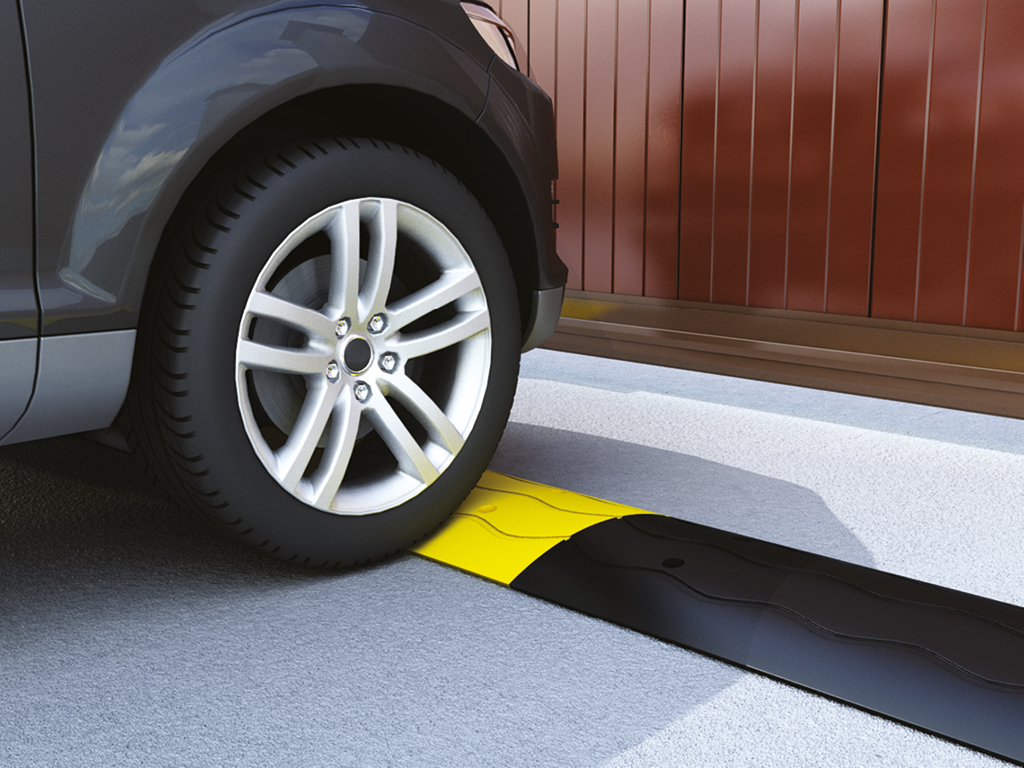

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука). |
 |
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования). |
 |

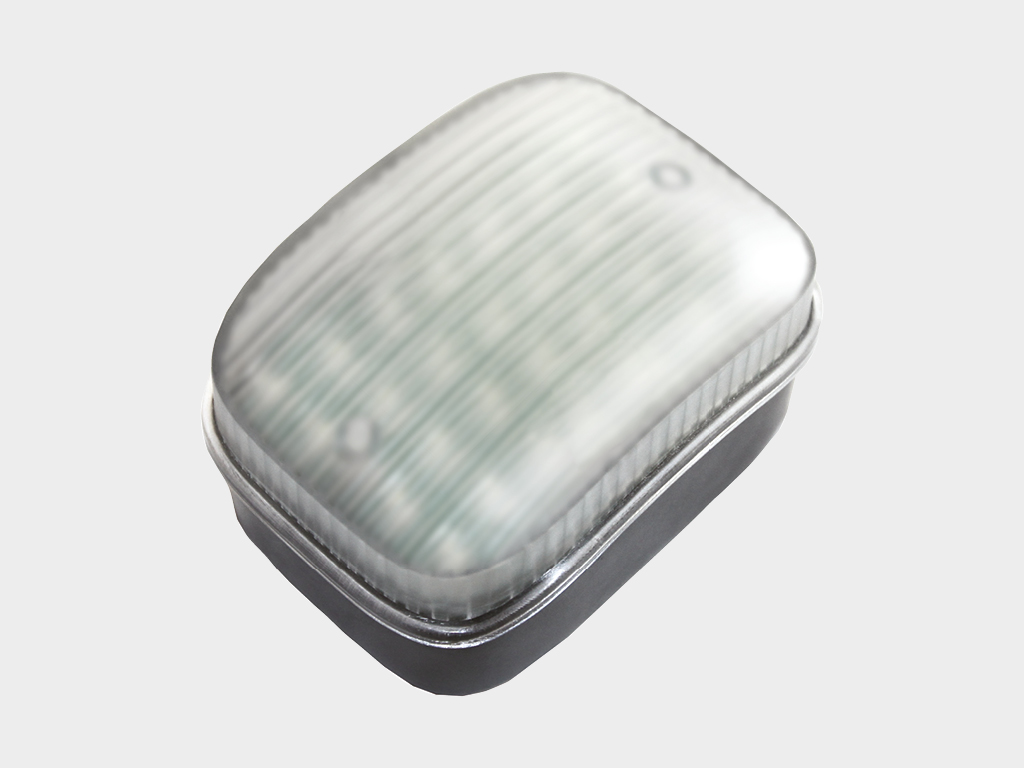

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания). |
 |

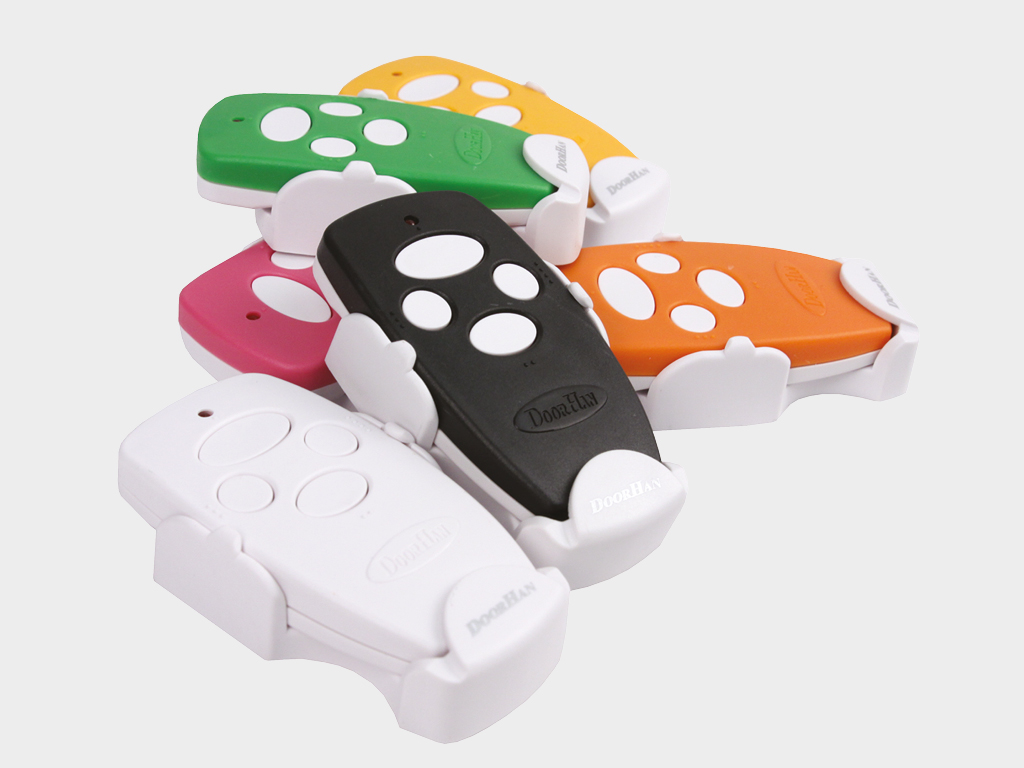

Дистанционное управление (современный дизайн, небольшие размеры пультов). |
 |

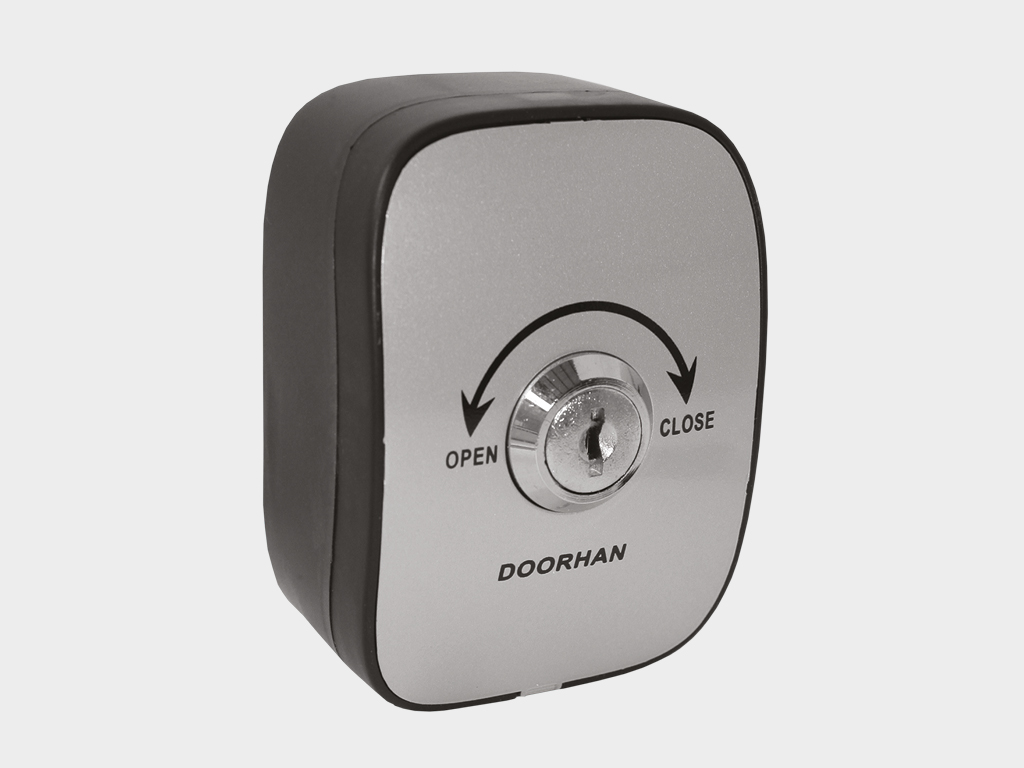

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка). |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 35 | |
| Ветровая нагрузка, кг/м² | До 700 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Группа горючести по ГОСТ 30244-94 | Г2 | |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 | |
| Вес полотна ворот, кг/м² | 18–20 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 20 000 |
Условия эксплуатации продукции Печать раздела
1. При открывании ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
Упаковка Печать раздела
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом; пленка закреплена скотчем с логотипом компании |
| Описание | Упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг с перехлестом; пленка закреплена скотчем с логотипом компании |
| Состав | Пузырчатая пленка с логотипом компании, скотч с логотипом компании |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия надежности работы сдвижных ворот производства концерна DoorHan сроком на 1 год с момента приобретения изделия.
Дополнительное описание Печать раздела
После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и посторонних звуков. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
Чертежи Печать раздела
Паспорта и сертификаты Печать раздела
| Паспорт на сдвижные ворота | |
| Сертификат соответствия комплектующих для ворот | |
| Сертификат соответствия ворот |
Инструкции Печать раздела
| Инструкция по сборке и монтажу сдвижных ворот с заполнением из сэндвич-панелей | |
| Инструкция по сборке универсальной рамы для сдвижных ворот | |
| Инструкция по эксплуатации сдвижных ворот |
Новинки Печать раздела
 |

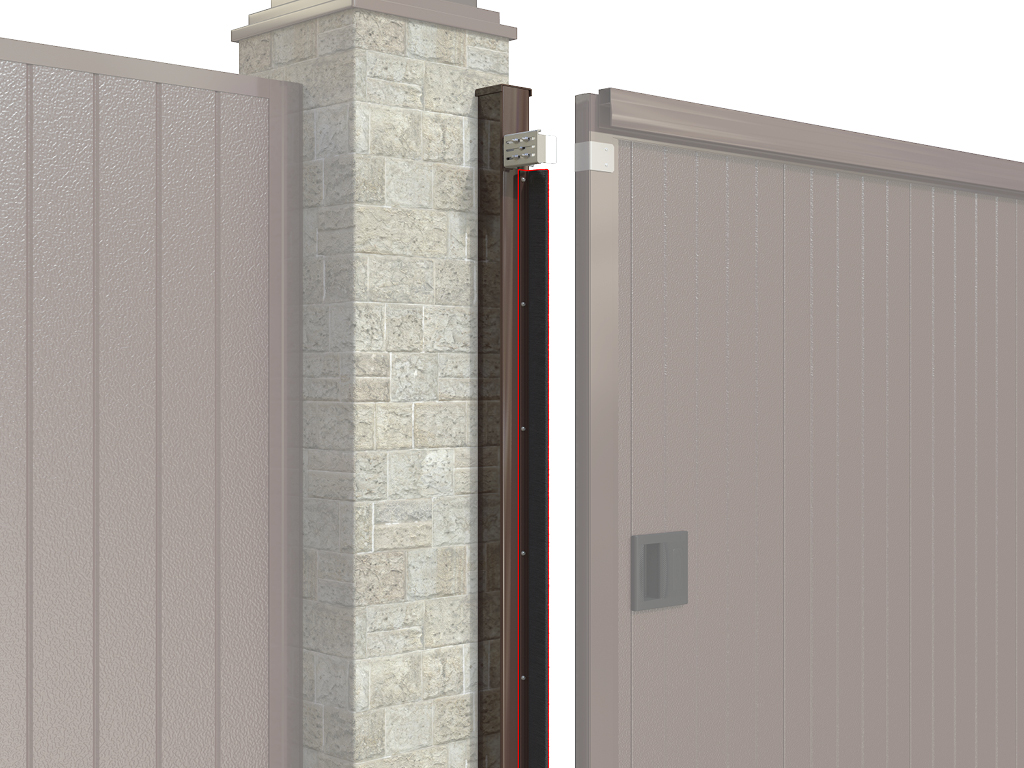

Нащельник закрывает зазор между полотном и столбом-ловителем. Изделие состоит из щетки ПВХ с увеличенным ворсом длиной 70 мм. Основанием щетки служит алюминиевый профиль, окрашенный в цвет окантовки ворот. |
 |
Протектор щита защищает полотно от повреждений при входе в верхний ловитель и обеспечивает практически бесшумное закрывание ворот. |
 |

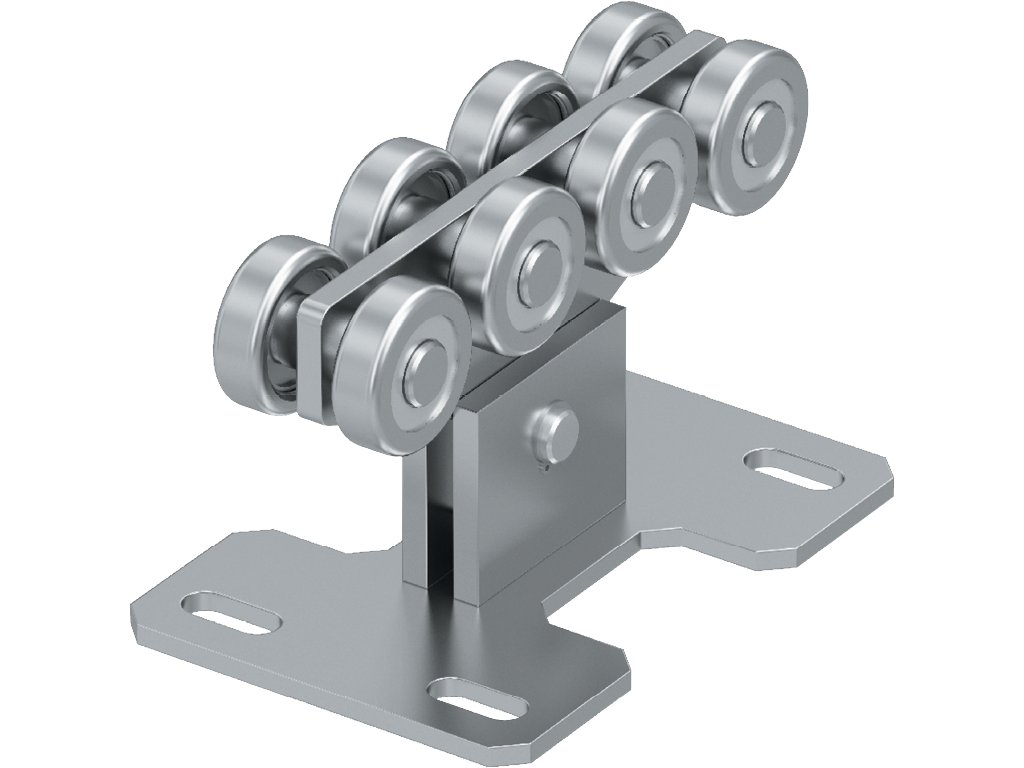

Антифрикционная сталь для роликов увеличивает ресурс опоры. Защитные кольца, установленные на подшипники, препятствуют попаданию пыли и грязи внутрь механизма. |
 |

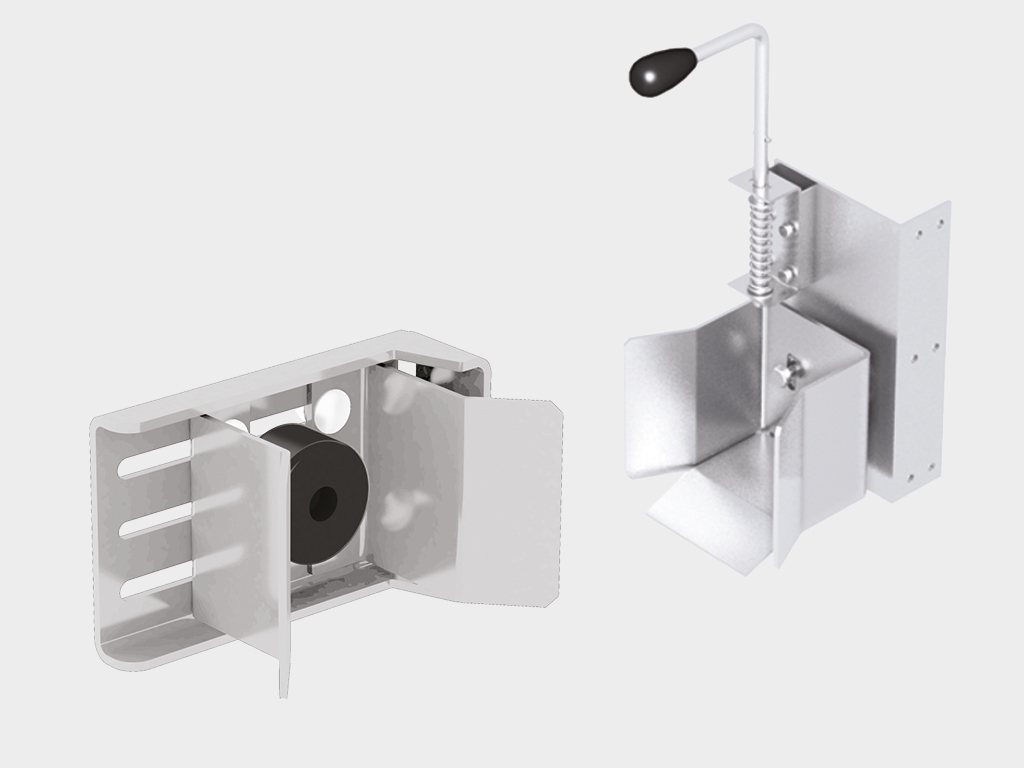

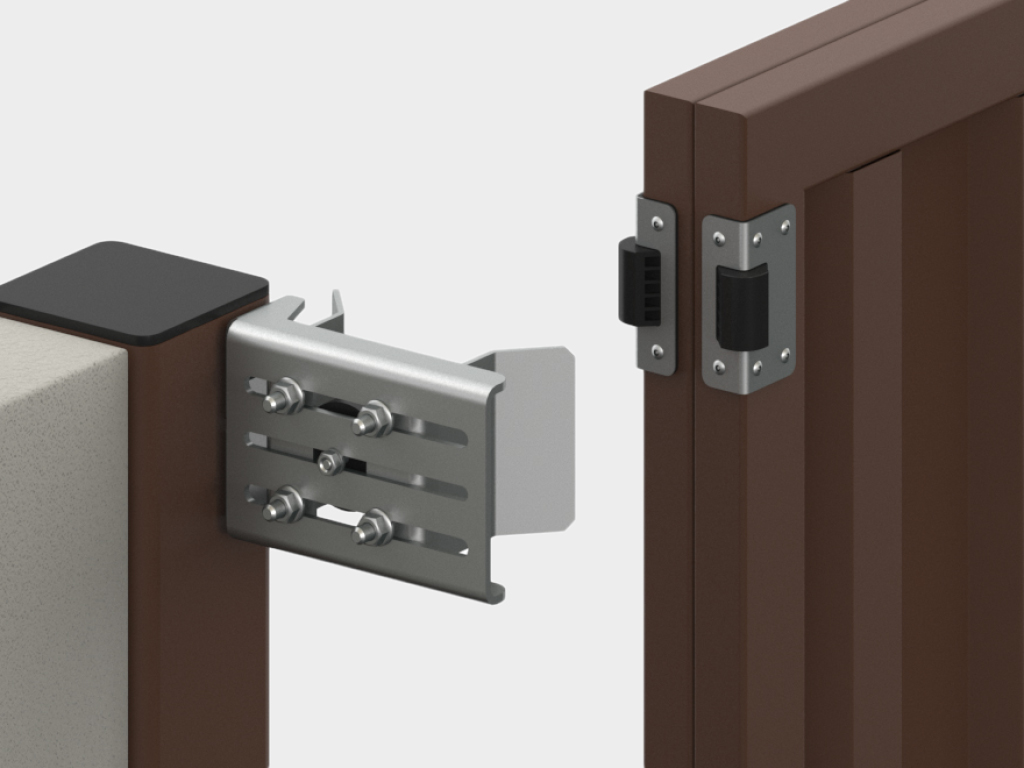

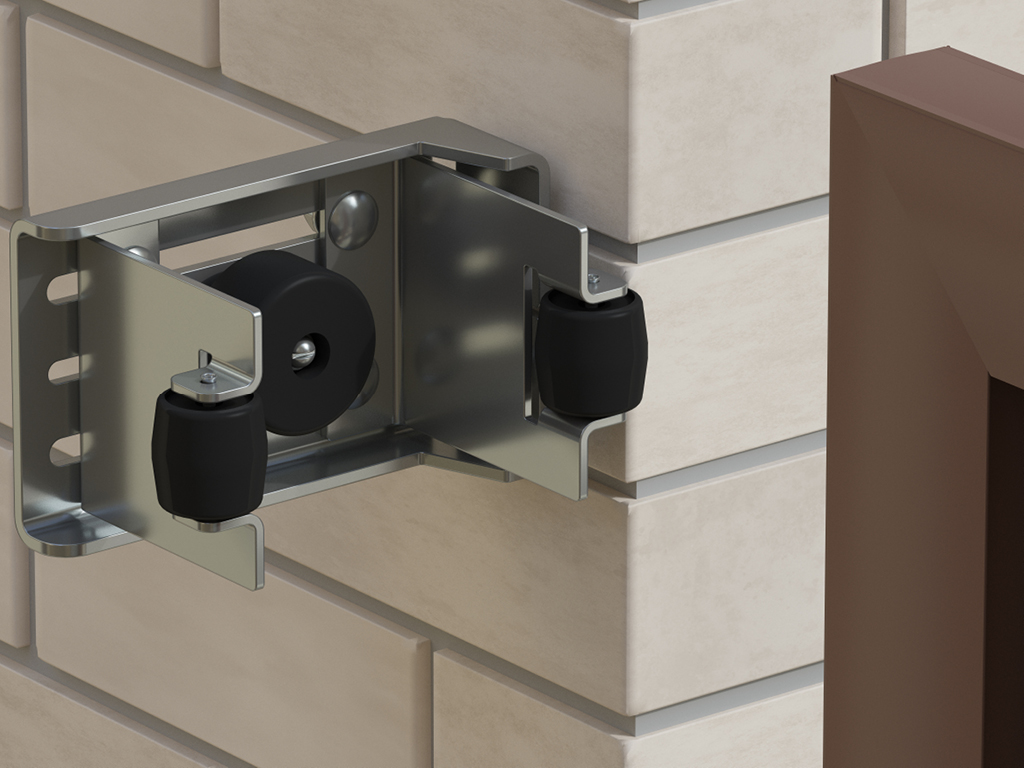

Новый верхний ловитель (опция) обеспечивает бесшумное закрывание ворот. Прорезиненные ролики защищают лакокрасочное покрытие ворот от повреждений. Регулируемые лепестки ловителя позволяют устанавливать изделие на ворота с толщиной щита от 51 до 154 мм. |
