ТИП ПРОДУКЦИИ: Стандартный
Электромеханические приводы вального типа SHAFT-30 IP65 и SHAFT-60 IP65 предназначены для автоматизации промышленных секционных ворот с высоким, вертикальным и наклонным типами подъема.
Внешний вид привода
Видео
Зона применения Печать раздела
Гаражные секционные ворота с высоким, вертикальным и наклонными типами подъема
Промышленные и противопожарные секционные ворота с высоким, вертикальным и наклонными типами подъема
Преимущества Печать раздела
Ручное управление воротами в экстренной ситуации
Надежное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм и сварным звеньями.
Возможность подключения светофора
В приводе предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления.
Точная остановка ворот
Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.
Простой монтаж
Благодаря встроенному блоку управления привод имеет компактные размеры, что существенно облегчает его монтаж и настройку.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Таблица
Рычаг разблокировки редукторa
Цепной редуктор
Радиаторы металлического корпуса
Конструкция Печать раздела
1. Корпус редукторa
2. Отверстие под вал ворот
3. Двигатель
4. Узел ручной цепи
5. Ручная цепь
6. Кабель
7. Клеммная колодка
8. Рукоятка расцепителя
9. Концевик
Способы монтажа Печать раздела
 |

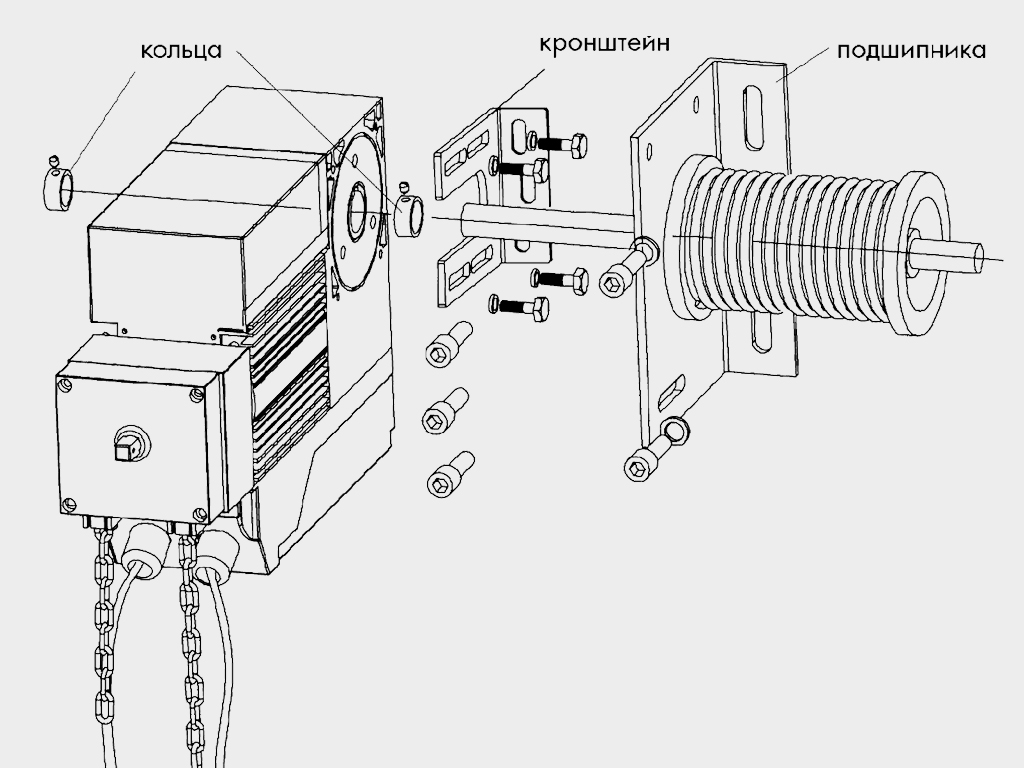

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов. |
Базовая комплектация Печать раздела
 |

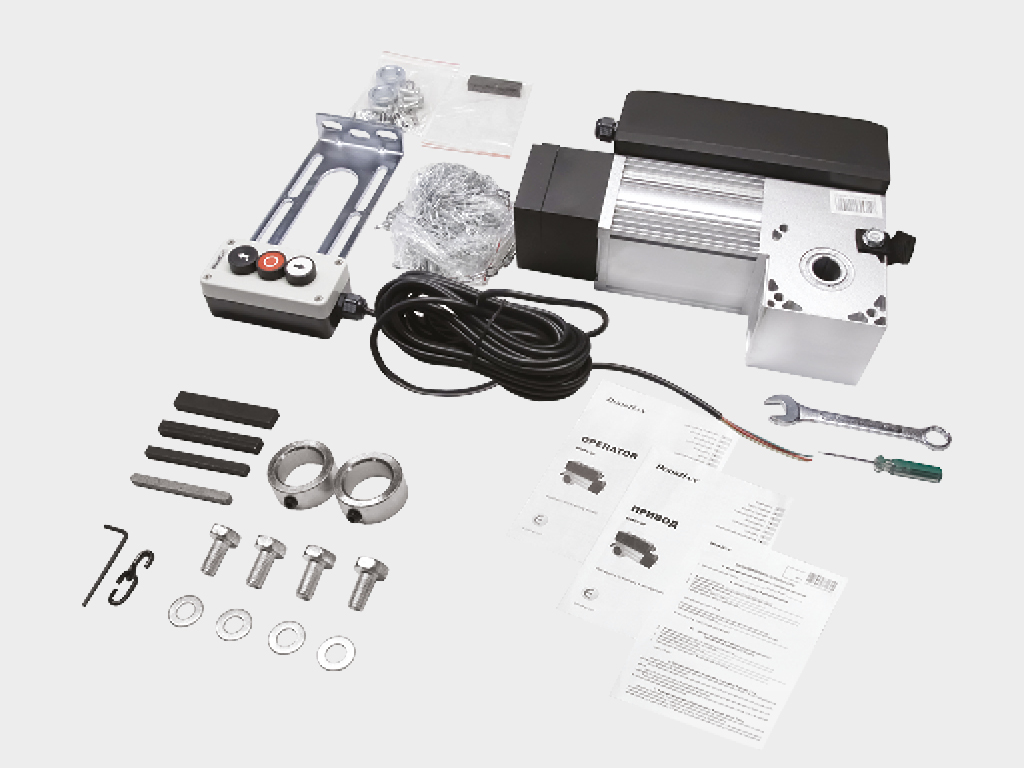

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы. |
Дополнительная комплектация Печать раздела
 |
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемникa. |
 |
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника. |
 |
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами. |
 |
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума. |
 |
Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами. |
 |
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan, произведенной с 2021 года. Занимают две ячейки памяти в радиоприемнике. С помощью данных пультов можно реализовать одновременное или раздельное управление сразу пятью/пятнадцатью устройствами. |
 |
Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами. Имеет удобный кронштейн для крепления пульта на солнцезащитный козырек автомобиля, а так же на стену. |
 |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
 |
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan. |
 |
Ключ-кнопка KEYSWITCH_N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт. |
 |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan. |
 |
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения движения ворот. |
 |
Светофор TL-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ. |
 |
Сирена SIRENA для звукового оповещения о движении ворот. |
 |
Кромка безопасности DH-SENSOR-KIT для обеспечения безопасности использования секционных автоматических ворот. |
 |

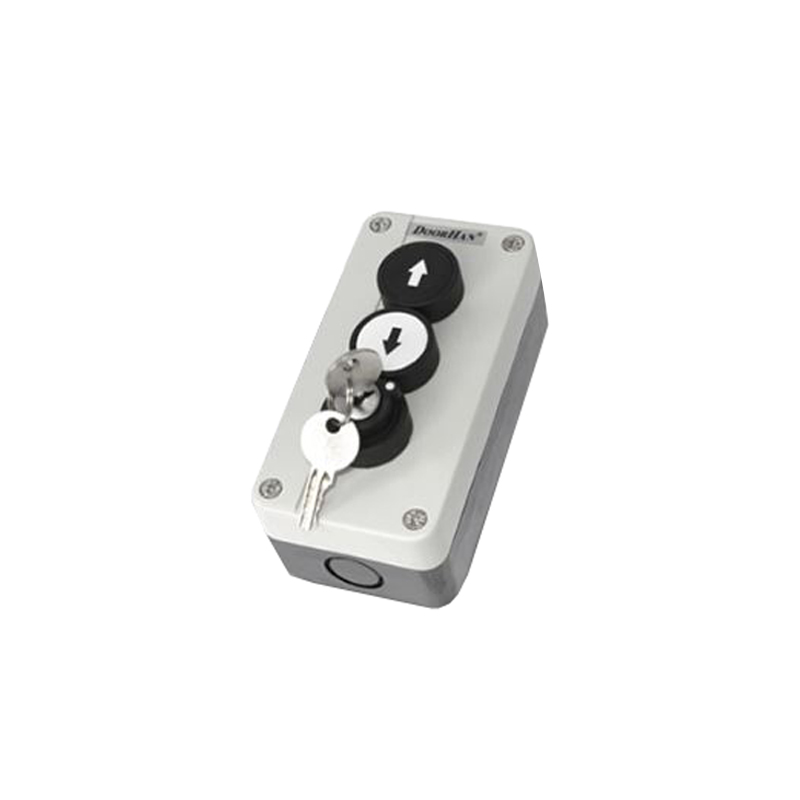

Трехпозиционный пост управления BUTTON2K с ключом для открывания/закрывания ворот, устанавливается стационарно. |
 |

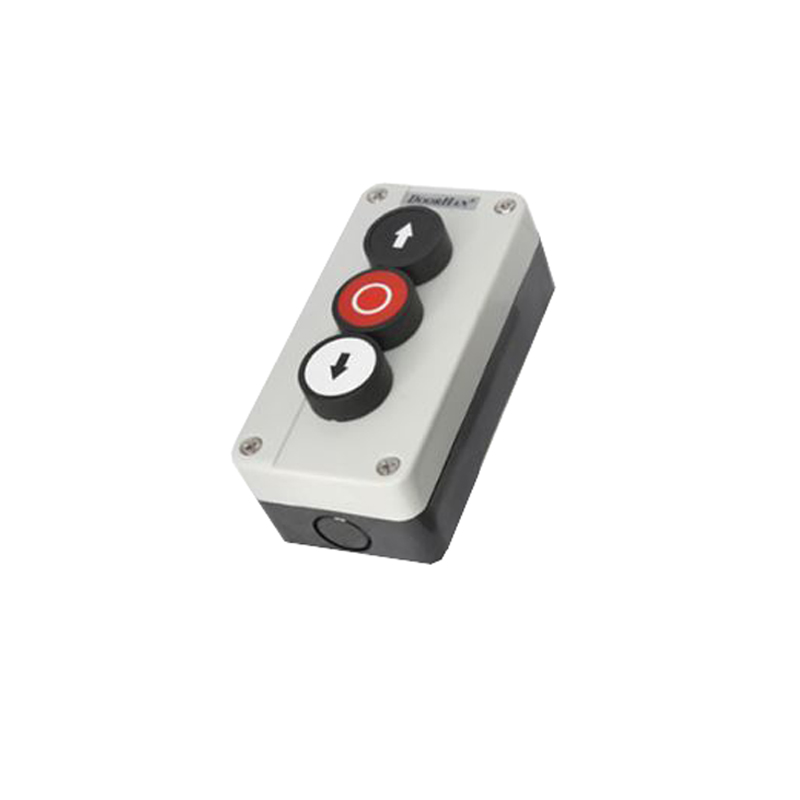

Трехпозиционный пост управления BUTTON3 для открывания/закрывания ворот, устанавливается стационарно. |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 230/320 | В зависимости от модели привода |
| Напряжение питания, В | 220–240/380–400 | В зависимости от модели привода |
| Крутящий момент, Нм | 30/60 | В зависимости от модели привода |
| Мощность, Вт | 300/350 | В зависимости от модели привода |
| Диапазон рабочих температур, °С | -40...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | 65 | |
| Интенсивность использования, % | 50/60 | В зависимости от модели привода (при температуре 20 °С) |
Условия эксплуатации продукции Печать раздела
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
Упаковка Печать раздела
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | Пленка, пенопласт, картонная коробкa |
| Длина, мм | 520 |
| Ширина, мм | 320 |
| Высота, мм | 190 |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности привода на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
Дополнительное описание Печать раздела
Надежное аварийное управление: цепь редуктора из высококачественной стали с оцинковкой толщиной более 12 мкм, все звенья сварные.
В приводе предусмотрена отдельная клемма для подключения светофора без использования дополнительного блока управления.
Надежность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа.
Благодаря встроенному блоку управления привод имеет компактные размеры, что существенно облегчает его монтаж и настройку.
Чертежи Печать раздела
| Габаритный чертеж |
Паспорта и сертификаты Печать раздела
| Декларация соответствия | |
| Сервисная книжка |
Инструкции Печать раздела
| Руководство по монтажу и эксплуатации привода SHAFT-30 IP65/SHAFT-60 IP65 | |
| Предупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики |
