Скоростные рулонные ворота серии SPEEDROLL SDA

ТИП ПРОДУКЦИИ: Стандартный

Скоростные рулонные ворота серии SPEEDROLL SDA предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения.

Общий вид скоростных рулонных ворот

Привлекательный дизайн

Возможность комбинировать цвет секций полотна позволяет гармонично вписать ворота в общий дизайн помещений.

Замена отдельных секций полотна

Возможность замены поврежденной секции без полного демонтажа полотна существенно экономит затраты на ремонт.

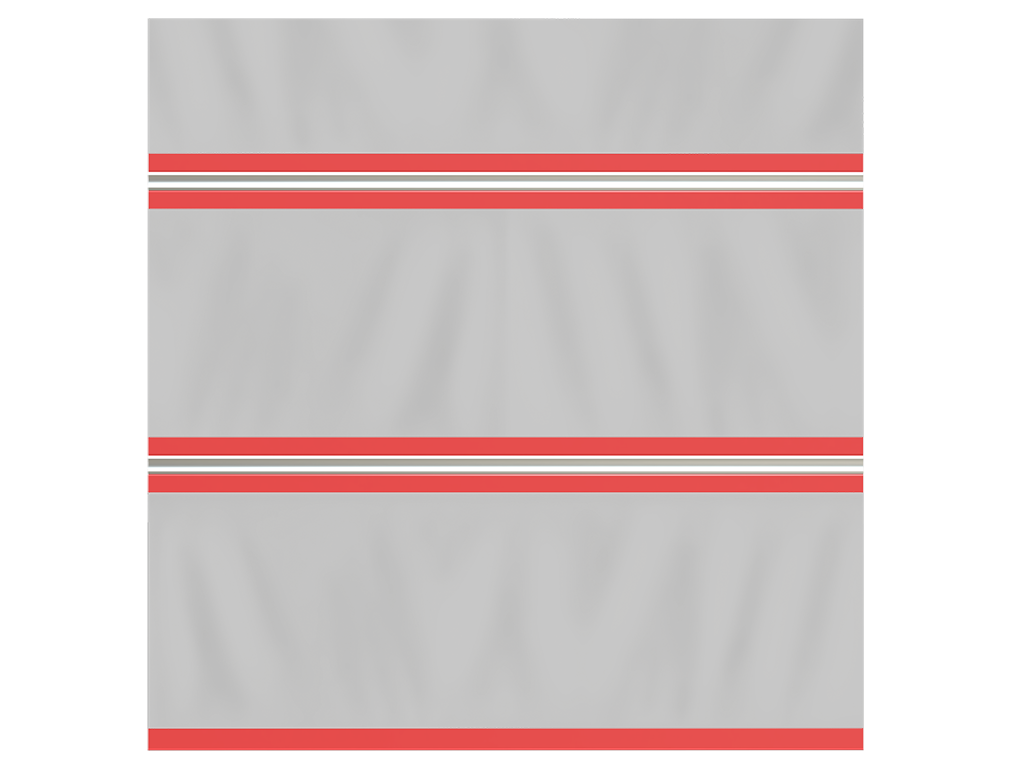

Прозрачное полотно

Изготовление полотна ворот из полностью прозрачных секций предотвращает риски столкновения рабочего персонала и техники, что создает максимально безопасные условия работы.

Возможность автоматизации

Надежная автоматика собственного производства.

Дополнительные опции

Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.

Выберите файл

Я согласен на условия, установленные политикой конфиденциальности и соглашением на обработку персональных данных.

Цвета каркаса

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Цвета полотна

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Параметр	Показатель
Ширина проема, мм	1 800–4 000
Высота проема, мм	1 800–4 000
Притолока, мм	550–650
Пристенки, мм	От 225

1. Электрический привод

2. Вал (находится внутри короба вала)

3. Короб вала

4. Полотно ворот

5. Фотоэлементы

6. Нижняя кромка полотна

7. Разделяющий профиль

8. Стойка

9. Блок упpавления

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H – высота пpоема (расстояние от пола до верха проема),

B – ширина проема (расстояние от левого края до правого края проема),

h – притолока (расстояние от верха проема до потолка),

b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Накладной монтаж скоpостных рулонных ворот.

Общий вид ворот с приводом сбоку (привод слева/привод справа).

Параметры проема

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	1 800–4 000
B, мм Ширина проема	1 800–4 000

	Стойки и короба из оцинкованной стали.
	Вал из оцинкованной стали диаметром 90/130 мм.
	Полотно – непрозрачный армированный ПВХ плотностью 900–1 200 г/м² с алюминиевыми разделяющими профилями.
	Блок управления – DOORHAN SERVO.
	Фотоэлементы системы безопасности устанавливаются на высоте 500 мм от уровня пола.
	Выносные фотоэлементы на столбиках и сигнальные лампы.

	При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.
	Артикул «Transmitter 4». Пульт TRANSMITTER 4 предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.
	Артикул «DHRE-1». Приемник внешний одноканальный DHRE-1 предназначен для приема радиосигнала на частоте 433 МГц.
	Артикул «DHRE-mini». Приемник внешний одноканальный предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.
	Артикул «AD-06». Датчик движения предназначен для автоматического управления электроприводами.
	Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
	Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.
	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
	Артикул «KEYSWITCH_N». Ключ-кнопка используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.
	Артикул «PHOTOCELL-N». Фотоэлементы — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.
	Артикул «DKH009». Большая кнопка управления скоростными воротами.
	Артикул «LAMP-PRO». Сигнальная лампа предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.
	Артикул «LOOP1». Одноканальный детектор магнитной петли LOOP1. Артикул «LOOP2». Двухканальный детектор магнитной петли LOOP2. Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Параметр	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS1	Для ворот шириной до 4 000 мм
Скорость открывания, м/с	1
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0...+50
Мощность, Вт	750 / 1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот производится с помощью воротка.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами
Длина, мм	Зависит от длины составных частей ворот
Высота, мм	700
Ширина, мм	665

Покупателю предоставляется гарантия работоспособности скоpостных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидpавлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Скоростные рулонные ворота SPEEDROLL SDA
Схема установки скоростных рулонных ворот SPEEDROLL SDA

Сертификат соответствия (скоростные ворота)
Паспорт на скоростные рулонные ворота
Сертификат соответствия (блоки управления)

Ворота рулонные скоростные SPEEDROLL SDA
Блок управления DOORHAN SERVO

	Алюминиевые разделяющие профили обеспечивают полотну необходимую жесткость и облегчают замену отдельных полотен в случае необходимости.
	Щеточные уплотнители в боковых стойках обеспечивают плавность движения и необходимую изоляцию.
	Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.
	Артикул «147-3750». PA — универсальный радар для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.
	Артикул «147-3751». PRO BT — радар с распознаванием людей и транспортных средств, использующийся для управления промышленными воротами и другими устройствами. Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Особенности

Высокая скорость открывания – до 1,5 м/с.

Надежная автоматика собственного производства.

Возможность установки различного опционального оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и т. д.

Возможность установки больших прозрачных секций.

Основные технические характеристики


Количество циклов	1 500 000
Ширина проема, мм	1 200–4 000
Высота проема, мм	1 800–4 000
Притолока, мм	550–650
Пристенки, мм	От 225
