Автоматика DoorHan для распашных ворот
1. Виды приводов для распашных ворот
1.1. Линейные приводы
- Комплект приводов для распашных ворот SWING-4000
- Приводы SWING-3000PRO и SWING-5000PRO для распашных ворот
- Комплект приводов для распашных ворот SWING-24
1.2. Рычажные приводы
- Привод ARM-230 для распашных ворот
- Привод ARM-320PRO для распашных ворот
2. Сравнение технических характеристик приводов для распашных ворот
3. Дополнительные опции
4. Условия эксплуатации продукции
5. Цены на автоматику для распашных ворот
1. ВИДЫ ПРИВОДОВ ДЛЯ РАСПАШНЫХ ВОРОТ
Если вы установили распашные ворота, то скорее всего захотите их автоматизировать. Расскажем про то, как выбрать автоматику и системы безопасности для распашных ворот.
Концерн DoorHan предлагает два вида приводов для автоматизации распашных ворот: линейные и рычажные. В конструкции линейного привода предусмотрена ходовая гайка, которая движется посредством вращения червячного вала. Рычажные привода двигаются посредством рычага.
Линейные приводы имеют очень узкий установочный кронштейн, поэтому могут устанавливаться на узкие столбы. Рычажные привода устанавливаются на столбы от 180 мм ( модель ARM-23O) и от 340 мм ( модель ARM-320)
Линейные приводы имеют компактный размер и привлекательный дизайн. Все рабочие компоненты располагаются в полости корпуса, поэтому при монтаже не нужно выбирать дополнительное место для установки механизма.
Смотрятся линейные привода более компактно по сравнению с рычажными.
Рычажные привода нужно устанавливать на легкие ворота - они не оказывают давления на петли. Линейные же привода более мощные.
Если сравнивать их по стоимости, то рычажные привода будут дешевле примерно на 30%.
В линейке DoorHan представлено три модели линейных приводов: SWING-24, SWING-4000, SWING-3000PRO / SWING-5000PRO.
Цифры 3000, 4000, 5000 в маркировке моделей привода обозначают ширину створки. Т.е. если мы имеем створку ворот 4 метра, то нужно выбирать привод SWING-4000. Модель привода SWING-24 оснащена 24-вольтовым мотором. Название привода связано с этим фактом.
Кратко сравнение двух групп приводов (линейных и рычажных ) можно поместить в таблице:
Линейные | Рычажные | |
Передача движения | ходовой винт | рычаг |
Внешний вид | смотрятся более компактно | смотрятся более громоздко |
Цена | более дорогой вариант | более дешевый вариант |
Столбы для установки | устанавливаются на узкие столбы | устанавливаются на столбы от 180 мм |
Ширина створки | рассчитаны на более широкие створки | рассчитаны на узкие створки |
Линейный привод SWING-3000PRO
Рычажные приводы отличает универсальность конструкции, которая предусматривает их установку как на левую, так и на правую сторону ворот для открывания наружу или внутрь огороженной территории.
В ассортименте DoorHan они представлены двумя моделями: ARM-230, ARM-320PRO.
Рычажный привод ARM-320PRO
1.1. Линейные приводы
Приводы серии SWING предназначены для автоматизации гаражных и промышленных распашных ворот со средней и высокой интенсивностью использования.

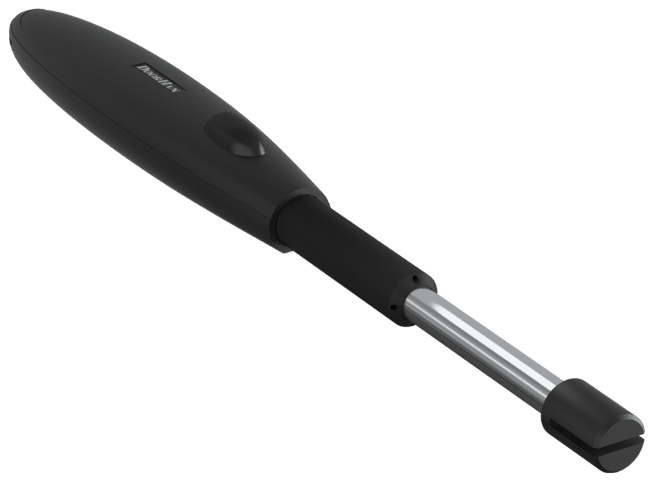

Комплект приводов для распашных ворот SWING-4000
Электромеханический привод SWING-4000 предназначен для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимущественной особенностью данного привода является возможность установки на узкие столбы. Увеличенный рабочий ход привода позволяет использовать его при открывании ворот наружу. Встроенные электрические концевые выключатели обеспечивают точную остановку привода в концевых положениях и позволяют устанавливать привод на ворота без механических упоров. Данные привода адаптированы к российским условиям эксплуатации.
Основные преимущества привода SWING-4000:
- Высокие показатели технических характеристик (оптимальное решение для ворот со средней и высокой интенсивностью использования).
- Специальная крышка защищает расцепитель привода от проникновения влаги, что крайне важно при отрицательном значении температуры окружающей среды.
- Регулируемые кронштейны привода устанавливаются без сварных соединений, что значительно ускоряет и упрощает его установку.
- Встроенный приемник обеспечивает легкость монтажа.
- В приводе реализована телескопическая тяга, препятствующая попаданию пыли и влаги на рабочие узлы винтового вала и редуктора.

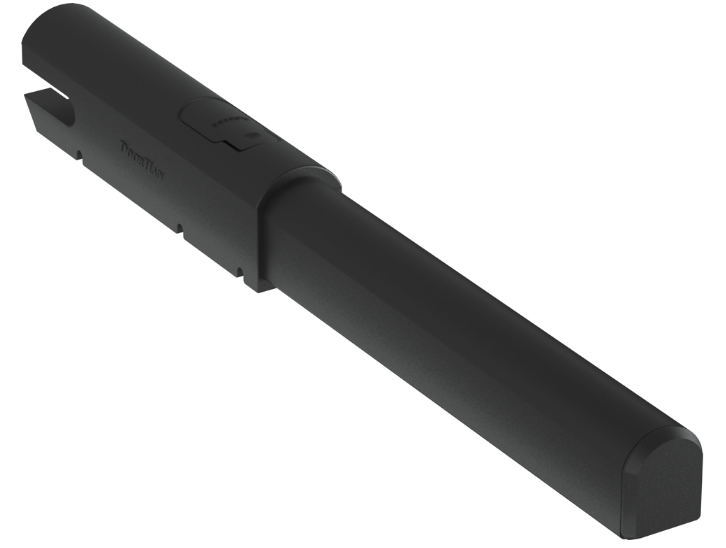

Приводы SWING-3000PRO / SWING-5000PRO для распашных ворот
Электромеханические приводы SWING-3000PRO / SWING-5000PRO предназначены для автоматизации калиток, бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Эти приводы, так же как привод SWING-4000, устанавливаются на узкие столбы. Надежность и долговечность работы привода обеспечивается планетарным редуктором с высоким КПД.
Данные привода универсальны и могут устанавливаться как на правую, так и на левую створку. Они отличаются простотой монтажа, а так же высокой надежностью и безотказностью. На случай отсутствия электричества в приводе установлен расцепитель, благодаря которому можно открыть ворота вручную. Передовые конструктивные решения и материалы позволяют использовать привод в широком диапазоне температур (-40...+55 °С). Они адаптированны для эксплуатации в российских условиях и обладают высокой степенью IP.
Основные преимущества привода SWING-3000PRO / SWING-5000PRO:
- Концевые выключатели позволяют не устанавливать наружные механические упоры на ворота.
- Высокий КПД и минимальные размеры привода обеспечивает планетарный редуктор.
- Концевые выключатели закрыты пластиковым кожухом, который исключает попадание пыли на поверхность ходового винта.
- Ходовая гайка выполнена из высокопрочного сплава бронзы и стали, что значительно увеличивает срок службы узла.
- Перевод привода в режим ручного открытия осуществляется при помощи компактного ключа с трехгранным пазом.
Комплект приводов для распашных ворот SWING-24
Электромеханический привод SWING-24 предназначен для автоматизации бытовых распашных ворот и калиток. Привод соответствует самым высоким стандартам безопасности и адаптирован к эксплуатации в различных климатических условиях. Использование высококачественных материалов и морозоустойчивой смазки позволяет ему бесперебойно работать в широком диапазоне температур.
Возможность выбора увеличенной скорости движения позволяет существенно сократить время проезда через проем ворот. Применение телескопической передачи обеспечивает компактные размеры привода и максимальную защиту внутренних компонентов от воздействия окружающей среды.
Данные приводы идеально подходят для автоматизации небольших легких ворот, а так же калиток.
В базовую комплектацию электромеханических приводов входят два электроприводa, блок управления в корпусе, крепежные элементы и ключ расцепителя.
Основные преимущества привода SWING-24:
- В блоке управления реализованы универсальные программируемые выходы (светофор, дополнительное освещение, управление сторонним оборудованием).
- Возможность применения резервной батареи позволяет использовать привод даже в случае отсутствия электричества.
- Данные приводы управляются новым блоком управления PCB-SW24.
- Остановка в концевых положениях осуществляется с помощью энкодера.
- Приводы оснащены 24 В моторами, что соответствует высоким европейским стандартам безопасности.
1.2. Рычажные приводы DoorHan
Привод ARM-23O для распашных ворот
Привод ARM-230 имеет эргономичный корпус, что позволяет устанавливать его непосредственно на навесной столб ворот. В случае отключения электричества возможно использование привода благодаря подключению резервной батареи питания. Концевые выключатели, встроенные в корпус привода, позволяют не устанавливать наружные механические упоры на ворота. Блок управления встроен в корпус привода и не требует дополнительного места для монтажа на объекте.
В базовую комплектацию входят: электропривод Master cо встроенным блоком управления, электропривод Slave, два комплекта рычагов, крепежные элементы.
Основные преимущества привода ARM-23O:
- Алюминиевый рычаг не подвержен коррозии и обладает увеличенным сроком службы.
- Блок управления SW-24 имеет востребованные пользователями функции и универсальный выход под любую функцию платы.
- Ударопрочный пластик надежно защищает внутренние части привода от воздействий окружающий среды.
- Морозоустойчивый LED-дисплей позволяет контролировать все этапы работы привода и получать информацию о количестве записанных пультов.
- Минимальная ширина столба —180 мм.
Привод ARM-320PRO для распашных ворот
ПРИВОД ARM-320PRO имеет стильный, современный дизайн. Корпус привода выполнен в черном цвете. Привод открывается и закрывается при отсутствии электроэнергии благодаря механическому расцепителю. Для обеспечения максимальной безопасности при работе привода была разработана специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы». Благодаря встроенным механическим концевым выключателям не требуется установка дополнительных упоров в проеме ворот.
В базовую комплектацию входят: двa электропривода, блок управления, крепежные элементы.
Основные преимущества привода ARM-320PRO:
- Современные материалы наделяют привод высокими электроизоляционными свойствами и защищают его от негативных воздействий окружающей среды.
- Привод имеет самоблокирующийся редуктор, который надежно фиксирует ворота в крайних положениях и исключает необходимость установки дополнительных замков.
- Конструкция рычага с защитой от защемления.
- Стальной рычаг устойчив к истиранию и выдерживает большие эксплуатационные нагрузки.
- Морозоустойчивый LED-дисплей позволяет контролировать все этапы работы привода и получать информацию о количестве записанных пультов.
- Минимальная ширина столба — 340 мм.
2. СРАВНЕНИЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ПРИВОДОВ ДЛЯ РАСПАШНЫХ ВОРОТ
Сравнить технические характеристики различных приводов можно в следующей таблице:
|
SWING-24 | SWING-4000 | SWING-3000PRO/ SWING-5000PRO | ARM-230 | ARM-320PRO |
Внешний вид | |||||
Назначение ворот |
Бытовые | Бытовые, промышленные | Бытовые, промышленные | Бытовые | Бытовые, промышленные |
Максимальная масса створки, кг |
200 |
400 |
400/500 |
300 |
400 |
Передача движения
|
Ходовой винт
|
Ходовой винт
|
Ходовой винт
|
Рычаг | Рычаг |
Потребляемая мощность, Вт |
100 | 140 | 150 | 120 | 300 |
Рабочая температура, °C |
-20…+55
|
-20…+55
|
-40…+55
|
-20…+55
|
-20…+55
|
Интенсивность использования, %
|
100 | 50 | 50 | 100 | 30 |
Класс защиты |
IP54
|
IP44 |
IP54
|
IP44 | IP44 |
Максимальная длина створки, м | 1,8 | 4 |
3; 5
|
1,5 |
2 |
3. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Концерн DoorHan предлагает большой ассортимент аксессуаров для управления и обеспечения безопасности движения ворот, которые можно приобрести дополнительно: пульты, фотоэлементы, сигнальные лампы, ключи-кнопки для стационарного управления, сирены, обогреватели для привода, внешние приемники DHRE-1, GSM-модуль, кодовые клавиатуры KEYCODE, домофоны.
Дополнительно можно приобрести:
1 | Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемникa | |
2 | Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника | |
3 | WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами | |
4 | GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума | |
5 | Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами | |
6 | Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами | |
7 | Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами | |
8 | Пульт TRANSMITTER-PREMIUM в металлическом корпусе для дистанционного управления четырьмя автоматическими устройствами | |
9 | Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом | |
10 | Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan |
11 | Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами | |
12 |
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа
|
|
13 |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт |
|
14 | Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan | |
15 | Домофон с функцией выидеовызова DOMO7 для управления калиткой и воротами | |
16 | Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот | |
17 | Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между премником и передатчиком | |
18 | Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток | |
19 | Сирена SIRENA для звукового оповещения о движении ворот | |
20 | Цветные пульты TRANSMITTER 4-COLOR для дистанционного управления четырьмя автоматическими устройствами |
4. УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
-
Перед установкой приводa нужно убедиться в том, что ворота работают плавно.
-
Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
-
Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
-
Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
-
Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
-
Запрещается оставлять электродвигатель в расцепленном состоянии.
-
Запрещается использовать привод, если необходим ремонт или регулировка.
-
Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
-
Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
-
Не позволяйте детям пользоваться приводом и комплектующими.
-
Запрещается вносить изменения в автоматическую часть
5. ЦЕНЫ НА АВТОМАТИКУ ДЛЯ РАСПАШНЫХ ВОРОТ

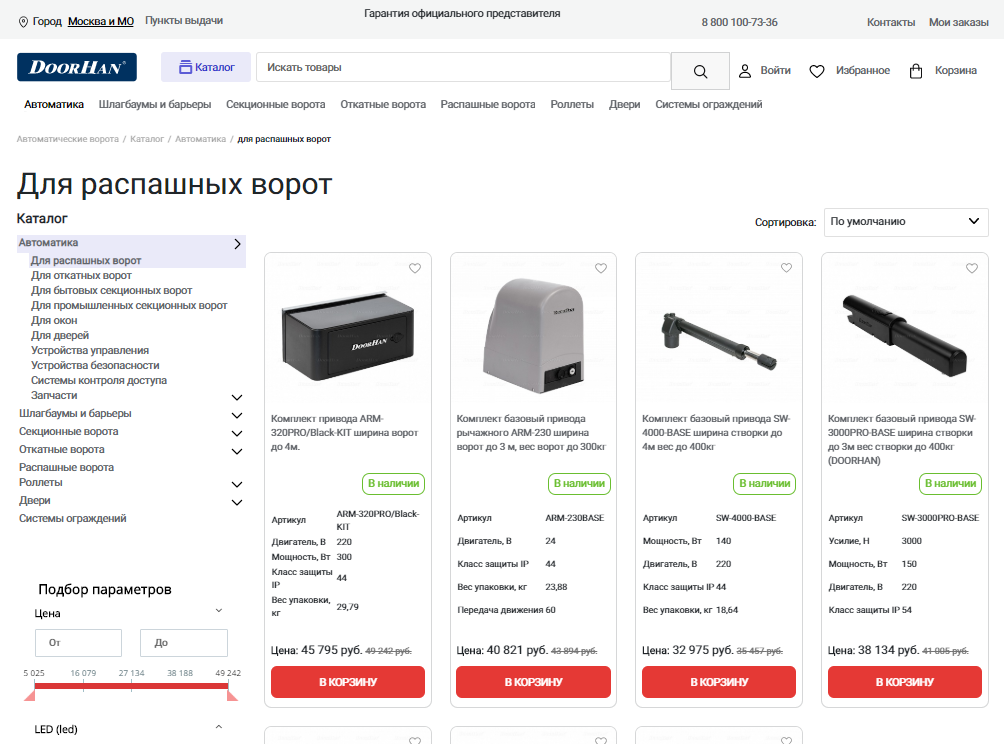

Посмотреть стоимость автоматики для распашных ворот и сделать заказ можно в интернет-магазине doorhanstore.ru. Предварительно на сайте необходимо установить город местонахождения, т. к. цены в разных регионах могут отличаться.
Посмотреть примерную стоимость распашных ворот с автоматикой можно в калькуляторе на сайте doorhan.ru:
По всем интересующим вопросам можно обращаться в кол-центр концерна DoorHan по телефону 8-800-200-22-08.
